Пилотные гидролинии (3) — HITACHI UH30

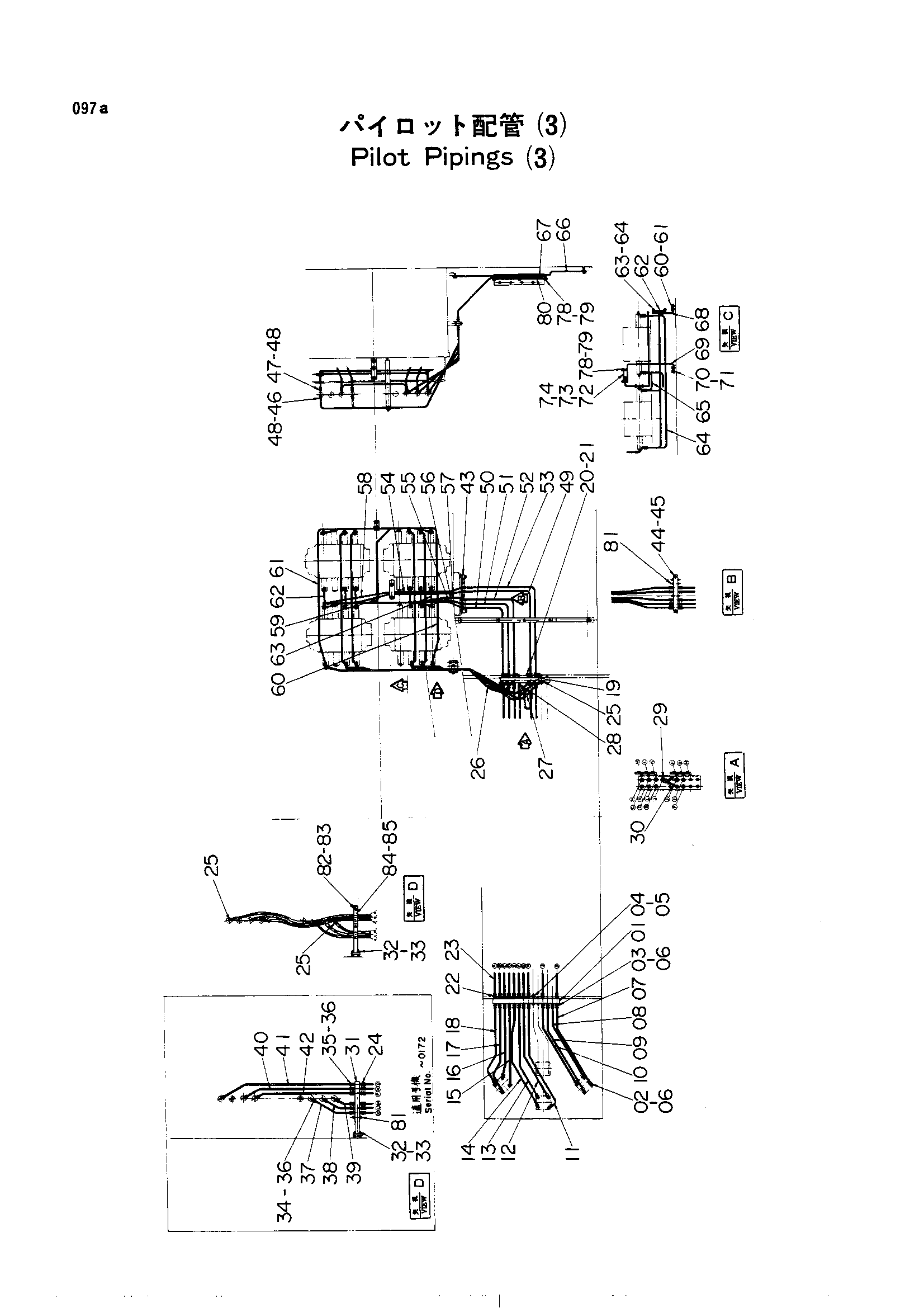

Заводская схема «Пилотные гидролинии (3)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3008558	Коллектор	1
01	3501267	Коллектор	1
02	4130175	Угловой штуцер	11
02	4507112	Угловой штуцер	11
03	4130169	Штуцер трубки	13
03	4507113	Штуцер трубки	13
04	M111236	Болт	4
05	A590012 замена: A590912	Пружинная шайба	4
05	A590912	Пружинная шайба	4
06	4026393	Кольцо: вставка	24
07	4057336 замена: 4030175	Трубка	1
07	4057336 замена: 4130169	Трубка	1
07	4057336 замена: 4147374	Трубка	1
07	4147374	Трубка	1
07	4514864 замена: 4057336	Трубка	1
08	4057337 замена: 4130169	Трубка	1
08	4057337 замена: 4130175	Трубка	1
08	4057337 замена: 4147373	Трубка	1
08	4147373	Трубка	1
08	4514865 замена: 4057337	Трубка	1
09	4057338 замена: 4130169	Трубка	1
09	4057338 замена: 4130175	Трубка	1
09	4057338 замена: 4147372	Трубка	1
09	4147372	Трубка	1
09	4514866 замена: 4057338	Трубка	1
10	4057339 замена: 41300169	Трубка	1
10	4057339 замена: 4130175	Трубка	1
10	4057339 замена: 4147371	Трубка	1
10	4147371	Трубка	1
10	4514867 замена: 4057339	Трубка	1
11	4057340 замена: 4130169	Трубка	1
11	4057340 замена: 4130175	Трубка	1
11	4057340 замена: 4147366	Трубка	1
11	4147366	Трубка	1
11	4514871 замена: 4057340	Трубка	1
12	4057341 замена: 41300169	Трубка	1
12	4057341 замена: 4130175	Трубка	1
12	4057341 замена: 4147370	Трубка	1
12	4147370	Трубка	1
12	4514872 замена: 4057341	Трубка	1
13	4057342 замена: 4130169	Трубка	1
13	4057342 замена: 4130175	Трубка	1
13	4057342 замена: 4147369	Трубка	1
13	4147369	Трубка	1
13	4514873 замена: 4057342	Трубка	1
14	4057343 замена: 4130169	Трубка	1
14	4057343 замена: 4130175	Трубка	1
14	4057343 замена: 4147368	Трубка	1
14	4147368	Трубка	1
14	4514874 замена: 4057343	Трубка	1
15	4057344 замена: 4130169	Трубка	1
15	4057344 замена: 4147367	Трубка	1
15	4147367	Трубка	1
15	4514875 замена: 4057344	Трубка	1
16	4057345 замена: 4130169	Трубка	1
16	4057345 замена: 4130175	Трубка	1
16	4057345 замена: 4147365	Трубка	1
16	4147365	Трубка	1
16	4514876 замена: 4057345	Трубка	1
17	4057346 замена: 4130169	Трубка	1
17	4057346 замена: 4130175	Трубка	1
17	4057346 замена: 4147365	Трубка	1
17	4147377	Трубка	1
17	4514877 замена: 4057345	Трубка	1
18	4057347 замена: 4130169	Трубка	1
18	4057347 замена: 4130175	Трубка	1
18	4057347 замена: 4147365	Трубка	1
18	4147378	Трубка	1
18	4514878 замена: 4057345	Трубка	1
19	3502375	Коллектор	1
20	M111032	Болт	4
21	A590010	Пружинная шайба	4
21	A590010 замена: 590910	Пружинная шайба	4
22	4506343 замена: 94-1301	Адаптер	20
22	94-1301	Адаптер	20
23	4042640	Резиновый шланг	10
24	4506343 замена: 94-1301	Адаптер	6
24	94-1301	Адаптер	6
25	4506344 замена: 94-1401	Угловой штуцер	6
25	94-1401	Угловой штуцер	6
25	94-1401	Угловой штуцер	12
26	4055284	Шланг	3
26	4509868	Нейлоновый шланг	3
27	4032704	Шланг	3
27	4512114	Шланг	3
28	94-1701	Адаптер	2
29	94-0660	Тройник	2
30	4512113	Шланг	1
31	8004962	Коллектор	1
31	9712536	Коллектор	1
32	M111032	Болт	4
33	A590010 замена: A590010	Пружинная шайба	4
33	A590910	Пружинная шайба	4
34	4507112	Угловой штуцер	6
35	4507113	Штуцер трубки	6
36	4026393	Кольцо вставка	12
37	4042471 замена: 4057598	Трубка	1
37	4057598	Трубка	1
38	4042473	Трубка	1
38	4057599	Трубка	1
39	4042468 замена: 4057600	Трубка	2
39	4057600	Трубка	3
40	4042468 замена: 4057601	Трубка	1
40	4057601	Трубка	1
41	4042469 замена: 4057302	Трубка	1
41	4057602	Трубка	1
42	4042467 замена: 4057603	Трубка	1
42	4057603	Трубка	1
43	4042531	Коллектор	1
44	M111240	Болт	2
45	A590012 замена: A590912	Пружинная шайба	1
45	A590012	Пружинная шайба	1
46	4130175	Угловой штуцер	7
46	4507112	Угловой штуцер	7
47	4130169	Штуцер	39
47	4507113	Штуцер трубки	39
48	4026393	Трубка	46
49	3005953 замена: 3008614	Трубка	1
49	3008614 замена: 3026989	Трубка	1
49	3008614 замена: 4130169	Трубка	1
49	3026989	Трубка	1
50	3005949 замена: 3008615	Трубка	1
50	3008615 замена: 3026988	Трубка	1
50	3008615 замена: 4130169	Трубка	1
50	3026988	Трубка	1
51	3005950 замена: 3008616	Трубка	1
51	3008616 замена: 3026987	Трубка	1
51	3008616 замена: 4130169	Трубка	1
51	3026987	Трубка	1
52	3005951 замена: 3008617	Трубка	1
52	3008617 замена: 3026980	Трубка	1
52	3008617 замена: 4130169	Трубка	1
52	3026980	Трубка	1
53	3005954 замена: 3008618	Трубка	1
53	3008618 замена: 3026979	Трубка	1
53	3008618 замена: 4130169	Трубка	1
53	3026979	Трубка	1
54	3005961 замена: 3008619	Трубка	1
54	3008619 замена: 3026986	Трубка	1
54	3008619 замена: 4130169	Трубка	1
54	3008619 замена: 4130175	Трубка	1
54	3026989	Трубка	1
55	3005957 замена: 3008620	Трубка	1
55	3008620 замена: 3026957	Трубка	1
55	3008620 замена: 4130169	Трубка	1
55	3008620 замена: 4130175	Трубка	1
55	3026957	Трубка	1
56	3005958 замена: 3008621	Трубка	1
56	3008621 замена: 3026958	Трубка	1
56	3008621 замена: 4130169	Трубка	1
56	3008621 замена: 4130175	Трубка	1
56	3026958	Трубка	1
57	3005959 замена: 3008622	Трубка	1
57	3008622 замена: 3026959	Трубка	1
57	3008622 замена: 4130169	Трубка	1
57	3008622 замена: 4130175	Трубка	1
57	3026959	Трубка	1
58	3005962 замена: 3008623	Трубка	1
58	3008623 замена: 3027002	Трубка	1
58	3008623 замена: 4130169	Трубка	1
58	3008623 замена: 4130175	Трубка	1
58	3027002	Трубка	1
59	3005977 замена: 3008624	Трубка	1
59	3008624 замена: 3026993	Трубка	1
59	3008625 замена: 4130175	Трубка	1
59	3026993	Трубка	1
60	3005978 замена: 3008625	Трубка	1
60	3008625 замена: 3027000	Трубка	1
60	3008625 замена: 4130169	Трубка	1
60	3027000	Трубка	1
61	3005979 замена: 3008626	Трубка	1
61	3008626 замена: 3026985	Трубка	1
61	3008626 замена: 4130169	Трубка	1
61	3026985	Трубка	1
62	4042529 замена: 4057604	Трубка	1
62	4057604 замена: 4130169	Трубка	1
62	4057604 замена: 4147314	Трубка	1
62	4147314	Трубка	1
63	4042530 замена: 4067605	Трубка	1
63	4057604 замена: 4130169	Трубка	1
63	4057604 замена: 4147310	Трубка	1
63	4147314	Трубка	1
64	4049788 замена: 4057606	Трубка	4
64	4057606 замена: 4130169	Трубка	4
64	4057606 замена: 4147309	Трубка	4
64	4147309	Трубка	4
65	4042528 замена: 4057607	Трубка	4
65	4057607 замена: 4130169	Трубка	4
65	4057607 замена: 4147308	Трубка	4
65	4147308	Трубка	4
66	3007289	Седло винта	1
67	4034983	Резиновая прокладка	4
67	4050899	Резиновая прокладка	2
68	4042533	Стойка	1
68	4057597	Кронштейн	1
69	4042534	Стойка	1
69	4057596	Кронштейн	1
70	M111020	Болт	4
71	A590010 замена: 590910	Пружинная шайба	4
71	A590010	Пружинная шайба	4
72	4511511	Резиновая прокладка	1
73	4054024	Хомут	2
73	4054024	Пластина	1
74	4511940	Хомут трубки	1
75	4514843	Резиновая прокладка	1
76	4514844	Хомут трубки	1
77	4514842	Пластина	1
78	M111032	Болт	9
79	A590910 замена: 590910	Пружинная шайба	9
79	A590910	Пружинная шайба	9
80	4050898	Пластина	1
81	94-2022	Пробка	33
81	94-2022	Пробка	35
82	M111245	Болт	2
83	A590912	Пружинная шайба	2
84	4109467	Хомут шланга	2
85	4109480	Резиновая прокладка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
