Рама — HITACHI UH30

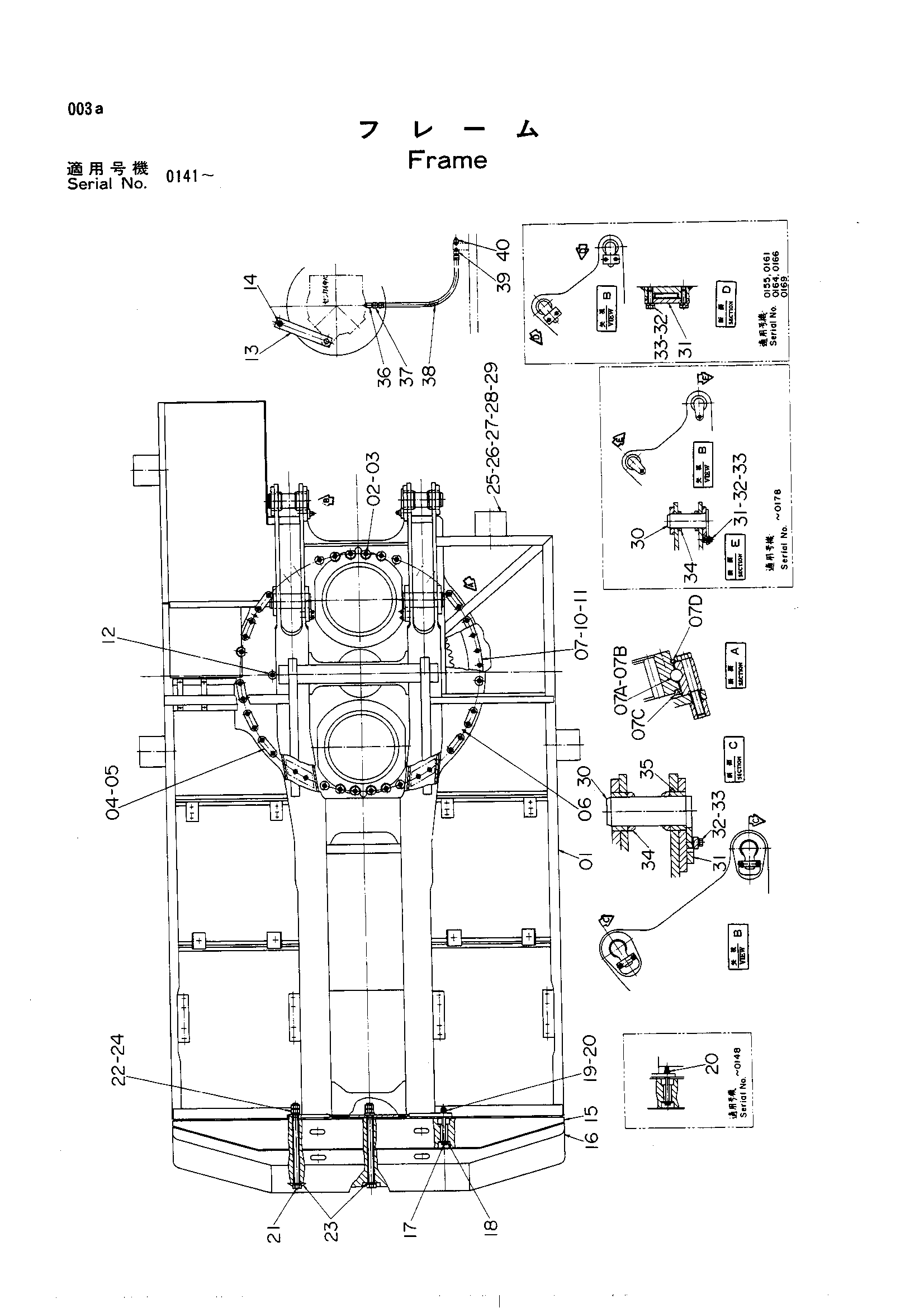

Заводская схема «Рама» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5000424	Рама основной	1
02	4078113	Гайка	14
03	4078115	Болт	14
04	4078114	Гайка	10
05	4078116	Болт	28
06	J402050	Установочный штифт	2
07	4078117	Подшипник. свингкиркле	1
07A	4135424	Болл	80
07B	4135425	Опора	1
07C	4093705	Уплотнение	1
07D	4093706	Уплотнение	1
10	M123602	Болт	48
11	4046607	Проставка	48
12	J75220	Пробка	1
13	4504285	Тяга	1
14	M501613	Гайка	2
15	2002887	Противовес	1
16	1000943	Противовес	1
17	4015122	Болт	2
18	411746	Шайба	2
19	A590124	Шайба	2
20	M512419	Гайка	2
20	M512419	Гайка	4
21	4073907	Болт	3
22	4073829	Гайка	6
23	4064339	Шайба	3
23	4114413	Шайба	3
24	4064339	Шайба	3
24	4114405	Шайба	3
25	8004661	Ступень	4
26	M111232	Болт	8
27	M501210	Гайка	8
28	A590912	Пружинная шайба	8
29	A590112	Шайба	2
30	8004745	Палец	4
30	8019096	Палец	4
31	4040826	Шайба	4
31	4040826	Шайба	4
31	4040826	Шайба	4
31	4040826	Шайба	4
31	4040826	Шайба	4
31	4040826	Шайба	4
31	4040826	Шайба	4
31	4103930	Пластина	4
31	4103930	Пластина	4
31	4103930	Пластина	4
31	4103930	Пластина	4
31	4103930	Пластина	4
31	4109921	Пластина	4
32	M121645	Болт	8
32	M122050	Болт	4
32	M122050	Болт	4
32	M122050	Болт	4
32	M122050	Болт	4
32	M122050	Болт	4
32	M122050	Болт	4
32	M122050	Болт	4
32	M122056	Болт	8
32	M122056	Болт	8
32	M122056	Болт	8
32	M122056	Болт	8
32	M122056	Болт	8
33	A590916	Пружинная шайба	8
33	A590920	Пружинная шайба	4
33	A590920	Пружинная шайба	4
33	A590920	Пружинная шайба	4
33	A590920	Пружинная шайба	4
33	A590920	Пружинная шайба	4
33	A590920	Пружинная шайба	4
33	A590920	Пружинная шайба	4
33	A590920	Пружинная шайба	8
33	A590920	Пружинная шайба	8
33	A590920	Пружинная шайба	8
33	A590920	Пружинная шайба	8
33	A590920	Пружинная шайба	8
34	4040927	Шайба	4
35	4110044	Втулка	8
36	4031492	Адаптер.с	1
37	94-1501	Угловой штуцер	1
38	4032704	Шланг	1
39	94-1301	Адаптер	1
40	J75481	Штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
