Каталог запчастей HITACHI
Кондиционер — HITACHI UH30

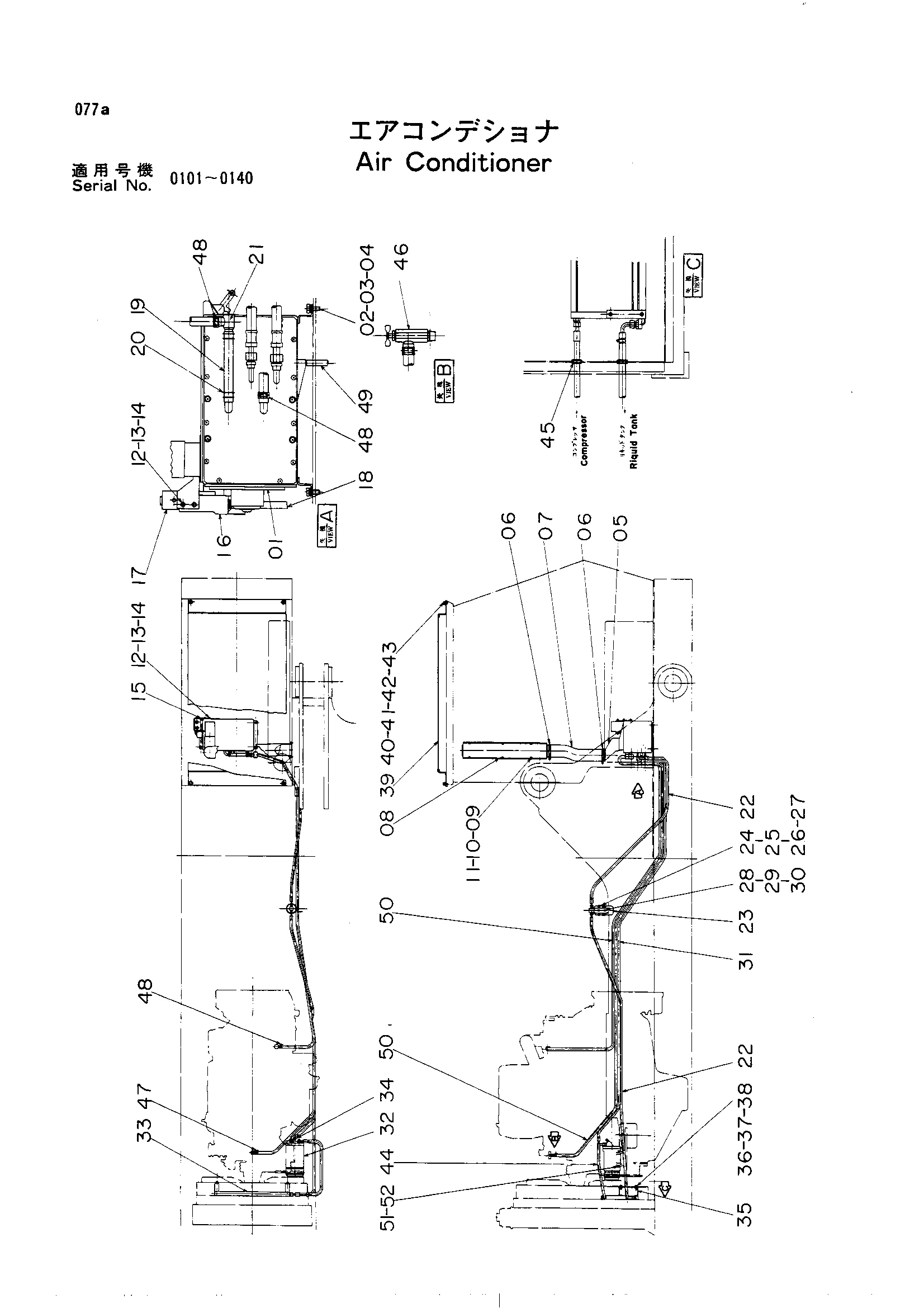

Заводская схема «Кондиционер» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4045668 | Блок | 1 |
| 01-34 | 9012665 замена: 9019410 | Кондиционер воздушный | 1 |
| 01-34 | 9012694 замена: 9019410 | Кондиционер воздушный | 1 |
| 01-34 | 9019410 | Кондиционер воздушный | 1 |
| 02 | M111014 | Болт | 4 |
| 02 | M111025 замена: M111014 | Болт | 4 |
| 03 | A590010 замена: A590910 | Пружинная шайба | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Шайба | 4 |
| 05 | 4034210 | Переходник | 1 |
| 06 | 4503469 | Хомут шланга | 2 |
| 07 | 4034211 | Воздуховод | 1 |
| 08 | 4034212 | Решётка | 1 |
| 09 | M200613 | Болт | 6 |
| 10 | A590006 | Пружинная шайба | 6 |
| 10 | A590906 | Пружинная шайба | 6 |
| 11 | A590106 | Плоская шайба | 6 |
| 12 | M200515 | Болт | 6 |
| 13 | A590905 | Пружинная шайба | 6 |
| 14 | A590105 | Шайба | 6 |
| 15 | 4034213 | Кронштейн | 1 |
| 16 | 4045669 | Крышка | 1 |
| 17 | 4034215 | Контроллер | 1 |
| 18 | 4034216 | Жгут проводов | 1 |
| 19 | 4034217 | Шланг | 1 |
| 20 | 4017573 | Хомут шланга | 4 |
| 20 | 487038 замена: 4017573 | Хомут | 6 |
| 21 | 4034218 | Кран | 1 |
| 22 | 4045671 | Шланг | 1 |
| 23 | 4045672 | Бак ликуид | 1 |
| 24 | 4045673 | Кронштейн | 2 |
| 25 | M200620 | Болт | 2 |
| 26 | A590906 | Пружинная шайба | 2 |
| 27 | M500605 | Гайка | 2 |
| 28 | M210818 | Болт | 2 |
| 29 | A590908 | Пружинная шайба | 2 |
| 30 | M500807 | Гайка | 2 |
| 31 | 4045570 | Шланг | 1 |
| 32 | 4034223 | Компрессер | 1 |
| 33 | 4045674 | Конденсатор | 1 |
| 34 | 4045670 | Угловой штуцер | 2 |
| 35 | 4032413 | Опора | 2 |
| 36 | M200613 | Болт | 4 |
| 37 | A590906 | Пружинная шайба | 4 |
| 38 | M500605 | Гайка | 4 |
| 39 | 4512566 | Крышка | 1 |
| 40 | M111220 | Болт | 4 |
| 41 | M501210 | Гайка | 4 |
| 42 | A590912 | Пружинная шайба | 4 |
| 43 | A590112 | Шайба | 4 |
| 44 | 4507808 | Шланг | 1 |
| 45 | 94-2809 | Резиновая втулка | 2 |
| 46 | 4507979 | Клапан | 1 |
| 47 | 4507228 | Хомут шланга | 1 |
| 48 | 4514699 | Зажим шланг | 3 |
| 49 | 4045751 | Шланг | 1 |
| 50 | 4047592 | Резиновый шланг | 2 |
| 51 | M200832 | Болт | 3 |
| 51 | M210825 замена: M200832 | Болт | 3 |
| 52 | A590908 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
