Тормозной клапан (для ходовой гидромотор) — HITACHI UH30

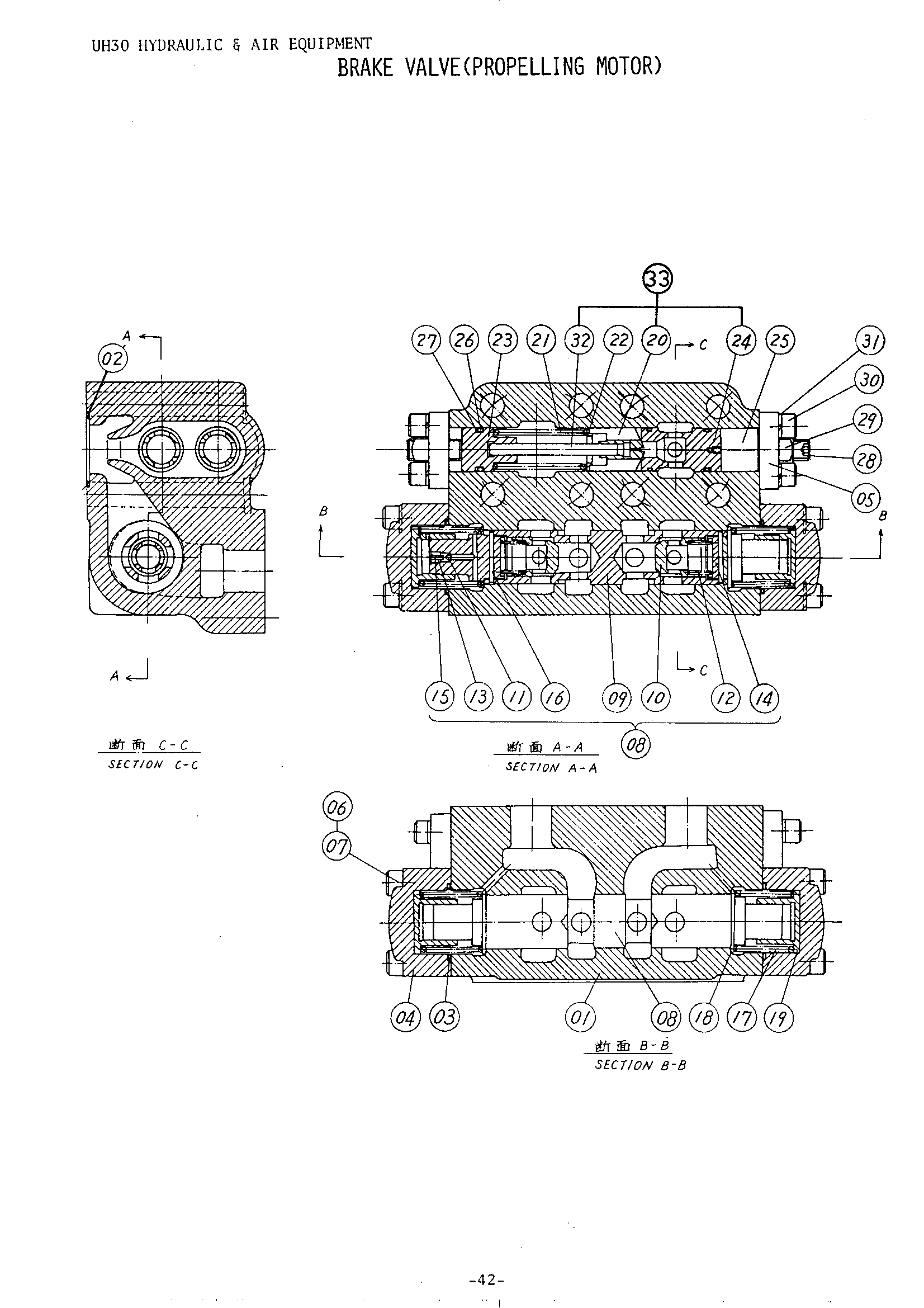

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4508799 | Тормозной клапан | 2 | |
| 4512934 замена: 4508799 | Тормозной клапан | 2 | |
| 01 | 4040126 | Корпус | 1 |
| 01 | 4080481 | Корпус | 1 |
| 02 | A811050 | Уплотнительное кольцо | 2 |
| 03 | A811050 | Уплотнительное кольцо | 2 |
| 04 | 4040141 | Крышка S(2) | 2 |
| 05 | 4040130 | Крышка R | 2 |
| 06 | M341256 | Разъём болт | 8 |
| 07 | 4040879 | Пружинная шайба | 8 |
| 08 | 4040127 замена: 4508799 | Золотник | 1 |
| 17 | 4040139 | Пружина | 2 |
| 18 | 4040128 | Шайба R | 2 |
| 19 | 4040129 | Втулка (2) | 2 |
| 20 | 4040135 | Клапан поппет | 2 |
| 21 | 4040140 | Пружина | 2 |
| 21 | 4040875 | Пружина | 2 |
| 21 | 4080479 | Пружина | 2 |
| 22 | 4040131 | Шайба R | 2 |
| 23 | 4040137 замена: 4090949 | Бобышка | 2 |
| 23 | 4040876 замена: 4090949 | Бобышка | 2 |
| 23 | 4080482 замена: 4090948 | Бобышка | 2 |
| 23 | 4090948 | Бобышка | 2 |
| 23 | 4090949 | Бобышка | 2 |
| 24 | 4040134 | Лист | 2 |
| 25 | 4040133 | Втулка | 2 |
| 26 | 4509182 | Уплотнительное кольцо | 6 |
| 27 | 4040877 | Опорное кольцо | 4 |
| 28 | 4040878 | Винт регулировка | 2 |
| 28 | 4080477 | Болт | 2 |
| 29 | 4080478 | Гайка | 2 |
| 29 | M561613 | Гайка | 2 |
| 30 | M341025 | Болт с внутренним шестигранником | 12 |
| 31 | 4040874 | Пружинная шайба | 12 |
| 32 | 4040132 | Шток | 2 |
| 33 | 4080483 | Клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
