Гидрораспределитель (правый) — HITACHI UH30

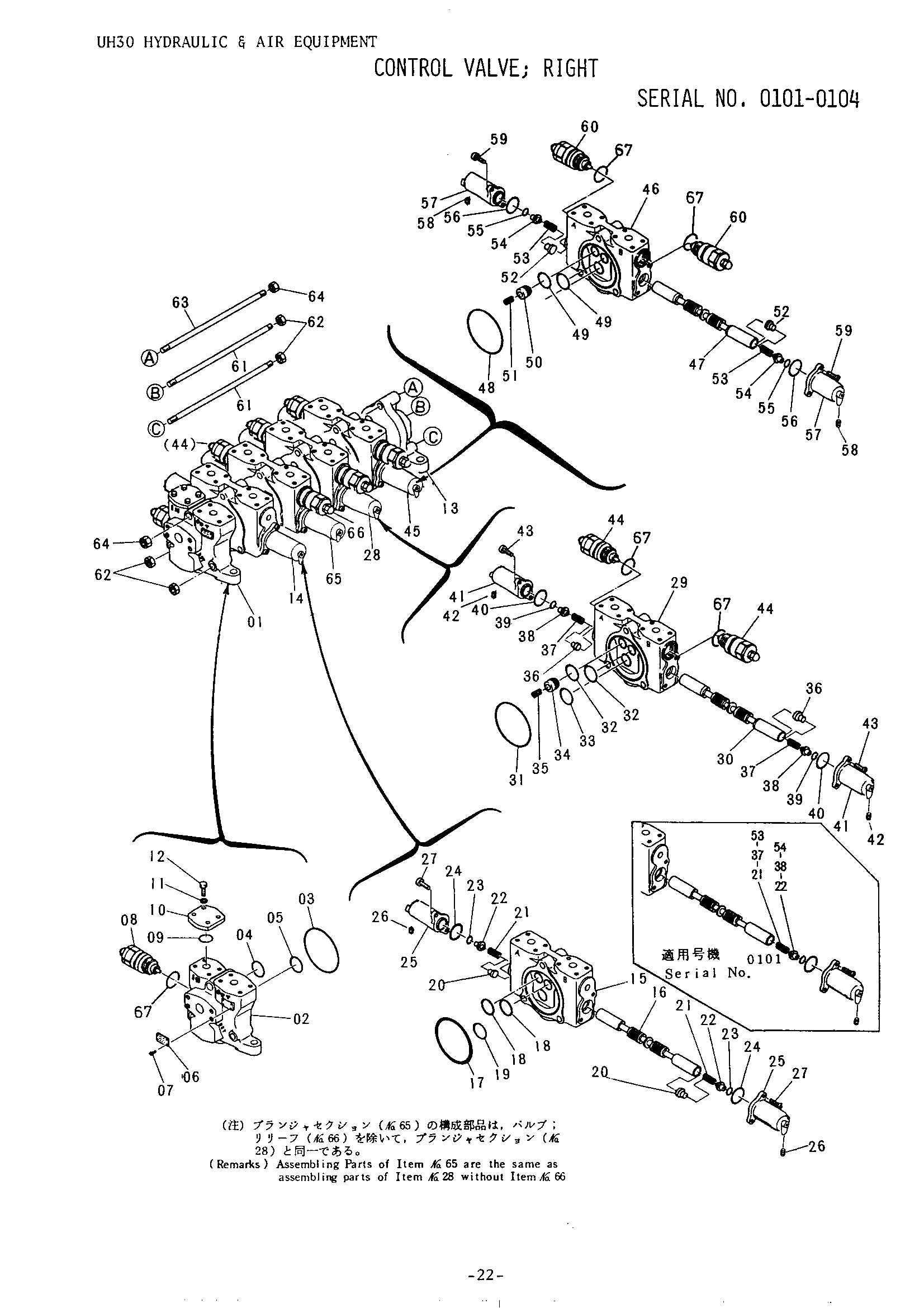

Заводская схема «Гидрораспределитель (правый)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4153986 | Гидрораспределитель(правый) | 2 | |
| 01 | 4040265 | Секция впускной | 1 |
| 02 | 4040278 | Корпус впускной | 1 |
| 03 | 4040279 | Уплотнительное кольцо | 1 |
| 04 | 4040280 | Уплотнительное кольцо | 1 |
| 05 | 4040281 | Уплотнительное кольцо | 1 |
| 08 | 4064909 | Предохранительный клапан | 1 |
| 09 | 966993 | Уплотнительное кольцо | 1 |
| 10 | 4040284 | Колпачок | 1 |
| 11 | 4040285 | Пружинная шайба | 4 |
| 12 | 4040286 | Болт | 4 |
| 13 | 4060151 | Выпускной секция | 1 |
| 14 | 4040270 | Секция плунжер | 1 |
| 17 | 4040279 | Уплотнительное кольцо | 1 |
| 18 | 4040280 | Уплотнительное кольцо | 2 |
| 19 | 4040281 | Уплотнительное кольцо | 1 |
| 20 | 4060935 | Седло пружины | 2 |
| 21 | 4040289 замена: 4060934 | Пружина | 2 |
| 21 | 4040289 замена: 4060935 | Пружина | 2 |
| 21 | 4040289 замена: 4060933 | Пружина | 2 |
| 21 | 4060934 | Пружина | 2 |
| 22 | 4040280 замена: 4060934 | Палец | 2 |
| 22 | 4040280 замена: 4060935 | Палец | 2 |
| 22 | 4040280 замена: 4060933 | Палец | 2 |
| 22 | 4060933 | Палец | 2 |
| 23 | 4040291 | Стопорное кольцо | 2 |
| 24 | 4040292 | Уплотнительное кольцо | 2 |
| 25 | 4040293 | Колпачок | 2 |
| 26 | 94-2011 | Пробка | 2 |
| 27 | M341028 | Болт с внутренним шестигранником | 4 |
| 28 | 4040267 | Секция плунжер | 1 |
| 31 | 4040279 | Уплотнительное кольцо | 1 |
| 32 | 4040280 | Уплотнительное кольцо | 2 |
| 33 | 4040281 | Уплотнительное кольцо | 1 |
| 34 | 4040287 | Клапан поппет | 1 |
| 35 | 4040288 | Пружина | 1 |
| 36 | 4060935 | Седло пружины | 2 |
| 37 | 4040289 замена: 4060934 | Пружина | 2 |
| 37 | 4040289 замена: 4060935 | Пружина | 2 |
| 37 | 4040289 замена: 4060933 | Пружина | 2 |
| 37 | 4060934 | Пружина | 2 |
| 38 | 4040290 замена: 4060934 | Палец | 2 |
| 38 | 4040290 замена: 4060935 | Палец | 2 |
| 38 | 4040290 замена: 4060933 | Палец | 2 |
| 38 | 4060933 | Палец | 2 |
| 39 | 4040291 | Стопорное кольцо | 2 |
| 40 | 4040292 | Уплотнительное кольцо | 2 |
| 41 | 4040293 | Колпачок | 2 |
| 42 | 94-2011 | Пробка | 2 |
| 43 | M341028 | Болт с внутренним шестигранником | 4 |
| 44 | 4040282 | Предохранительный клапан | 2 |
| 48 | 4040279 | Уплотнительное кольцо | 1 |
| 49 | 4040280 | Уплотнительное кольцо | 2 |
| 50 | 4040287 | Клапан поппет | 1 |
| 51 | 4040288 | Пружина | 1 |
| 52 | 4060935 | Седло пружины | 2 |
| 53 | 4040289 замена: 4060934 | Пружина | 2 |
| 53 | 4040289 замена: 4060935 | Пружина | 2 |
| 53 | 4040289 замена: 4060933 | Пружина | 2 |
| 53 | 4060934 | Пружина | 2 |
| 54 | 4040290 замена: 4060934 | Палец | 2 |
| 54 | 4040290 замена: 4060935 | Палец | 2 |
| 54 | 4040290 замена: 4060933 | Палец | 2 |
| 54 | 4060933 | Палец | 2 |
| 55 | 4040291 | Стопорное кольцо | 2 |
| 56 | 4040292 | Уплотнительное кольцо | 2 |
| 57 | 4040293 | Колпачок | 2 |
| 58 | 94-2011 | Пробка | 2 |
| 59 | M941028 | Болт с внутренним шестигранником | 4 |
| 60 | 4040282 | Предохранительный клапан | 2 |
| 61 | 4060150 | Шток TIE | 2 |
| 62 | 4040273 | Гайка | 4 |
| 63 | 4060149 | Шток TIE | 1 |
| 64 | 4040275 | Гайка | 2 |
| 66 | 4066973 | Предохранительный клапан | 1 |
| 67 | 4091764 | Уплотнительное кольцо | 1 |
| 67 | 4091764 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
