Крышка (1) — HITACHI UH30

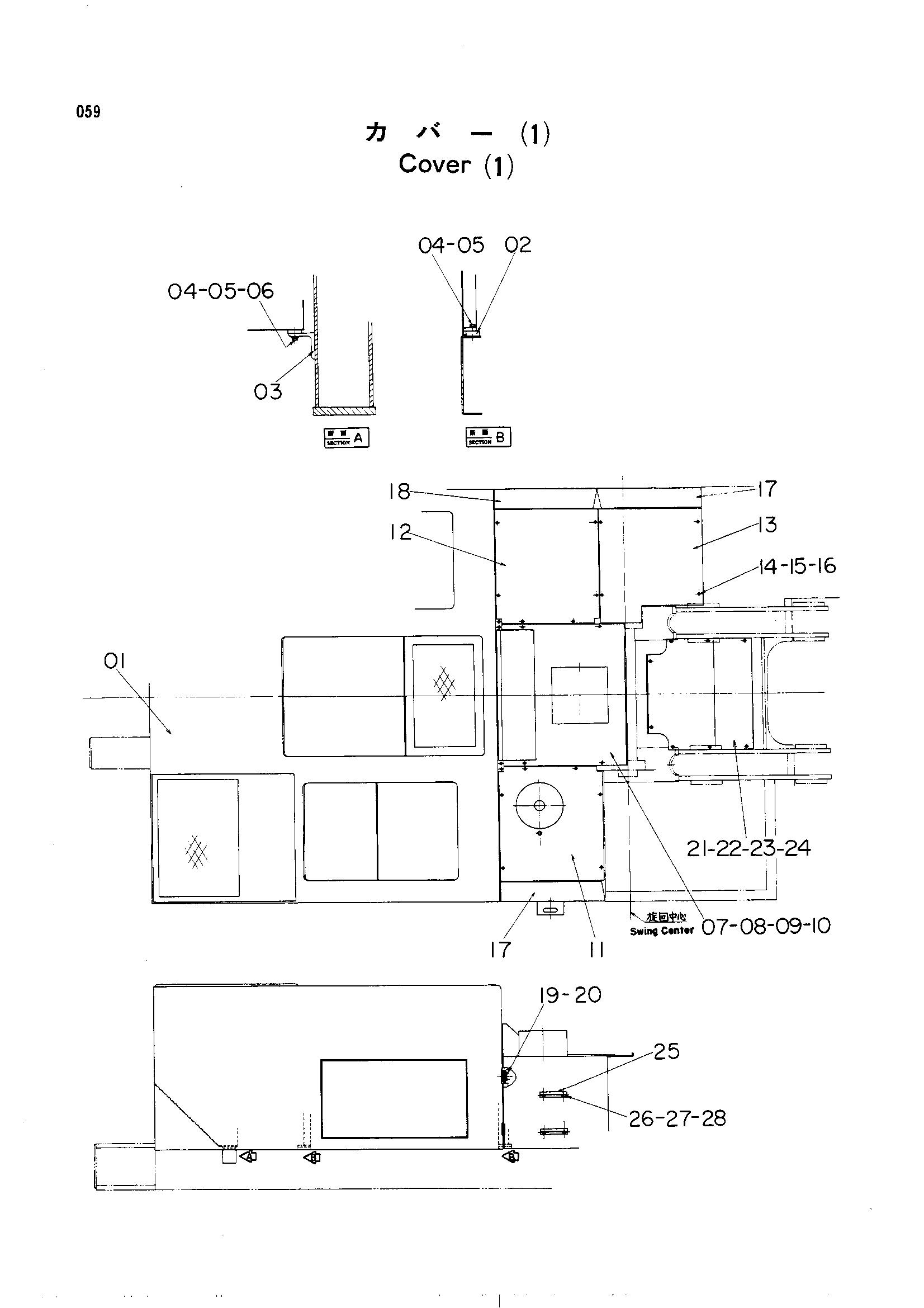

Заводская схема «Крышка (1)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9010527 | Крышка A в сборе | 1 |
| 02 | 4032414 | Седло винта | 4 |
| 03 | 3004183 | Кронштейн | 2 |
| 04 | M111232 | Болт | 16 |
| 05 | A590012 замена: A590912 | Пружинная шайба | 16 |
| 05 | A590912 | Пружинная шайба | 16 |
| 06 | A590112 | Шайба | 4 |
| 07 | 9010429 | Крышка B в сборе | 1 |
| 08 | M101220 | Болт | 4 |
| 09 | A590112 | Шайба | 4 |
| 10 | A590012 замена: A590912 | Пружинная шайба | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | 7002840 | Крышка | 1 |
| 12 | 7001755 | Крышка | 1 |
| 13 | 7001758 | Крышка | 1 |
| 14 | M101220 | Болт | 16 |
| 15 | A590112 | Шайба | 16 |
| 16 | A590012 замена: A590912 | Пружинная шайба | 16 |
| 16 | A590912 | Пружинная шайба | 16 |
| 17 | 9010430 | Крышка C в сборе | 2 |
| 18 | 9010428 | Крышка D в сборе | 1 |
| 19 | M210820 | Болт | 12 |
| 20 | A590008 замена: A590908 | Пружинная шайба | 12 |
| 20 | A590908 | Пружинная шайба | 12 |
| 21 | 2002888 | Крышка | 1 |
| 22 | M101220 | Болт | 6 |
| 23 | A590112 | Шайба | 6 |
| 24 | A590012 замена: A590912 | Пружинная шайба | 6 |
| 24 | A590912 | Пружинная шайба | 6 |
| 25 | 4509185 | Ступень | 2 |
| 26 | M111222 | Болт | 4 |
| 27 | M501210 | Гайка | 4 |
| 28 | A590010 замена: A590910 | Пружинная шайба | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
