Гидроцилиндр рукояти (укороченный рукоять)<экскаватор> — HITACHI UH30

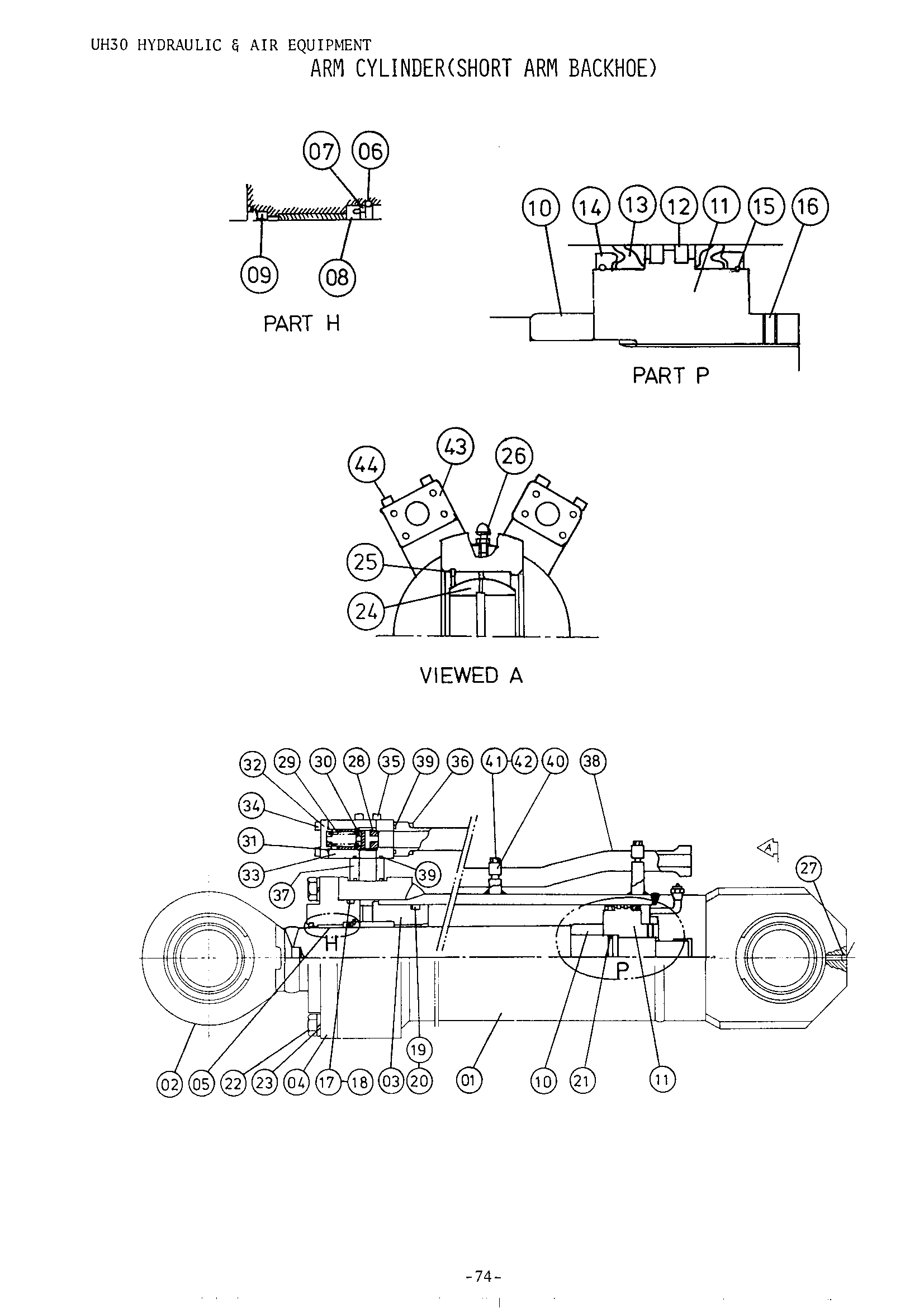

Заводская схема «Гидроцилиндр рукояти (укороченный рукоять)<экскаватор>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3018117 | Гидроцилиндр рукоять | 1 | |
| 01 | 0148309 | Опорное кольцо | 1 |
| 02 | 4065529 | Шток поршня | 1 |
| 03 | 0168601 | Проставка | 1 |
| 04 | 0148304 | Головка гидроцилиндр | 1 |
| 05 | 4039622 | Втулка | 1 |
| 06 | 4039623 | Кольцо фиксатор | 1 |
| 07 | 4039624 | Головка манжета | 1 |
| 08 | 4067224 | Ринг-у | 1 |
| 09 | 4045608 | Грязесъёмное кольцо | 1 |
| 10 | 4065533 | Подшипник амортизатор | 1 |
| 11 | 4065534 | Поршень | 1 |
| 12 | 4045619 | Поршневое кольцо | 2 |
| 13 | 0148307 | Кольцо U | 2 |
| 13 | 0160703 | U-образная манжета | 2 |
| 14 | 4045620 | Держатель у-ринг | 2 |
| 15 | 4045635 | Ограничитель | 2 |
| 16 | 4059385 | Винт | 1 |
| 17 | 4067091 | Уплотнительное кольцо | 1 |
| 18 | 4067090 | Опорное кольцо | 1 |
| 19 | 4067089 | Уплотнительное кольцо | 1 |
| 20 | 4067225 | Опорное кольцо | 1 |
| 21 | 4059388 | Ринг-о | 1 |
| 22 | 4036073 | Болт | 12 |
| 23 | A590927 | Пружинная шайба | 12 |
| 24 | 4045614 | Втулка SPH. | 2 |
| 25 | 4045607 | Стопорное кольцо | 2 |
| 26 | 4059391 | Клапан | 2 |
| 27 | 94-2011 | Пробка | 1 |
| 28 | 0148313 | Втулка клапан | 1 |
| 29 | 0148314 | Пружина | 1 |
| 30 | 4063807 | Пружина направляющая | 2 |
| 31 | 4061776 | Уплотнительное кольцо | 1 |
| 32 | 4063808 | Пробка | 1 |
| 33 | 0148317 | Корпус клапан | 1 |
| 34 | M341236 | Болт с внутренним шестигранником | 4 |
| 35 | 0148318 | Болт с внутренним шестигранником | 4 |
| 36 | M341245 | Болт с внутренним шестигранником | 4 |
| 37 | 0148805 | Соединение | 1 |
| 38 | 0148319 | Трубка | 1 |
| 39 | 955612 | Уплотнительное кольцо | 4 |
| 40 | 4094944 | Хомут трубки | 1 |
| 41 | M111245 | Болт | 6 |
| 42 | 4094945 | Стопорная шайба | 3 |
| 43 | 0148320 | Соединение | 1 |
| 44 | 0148321 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
