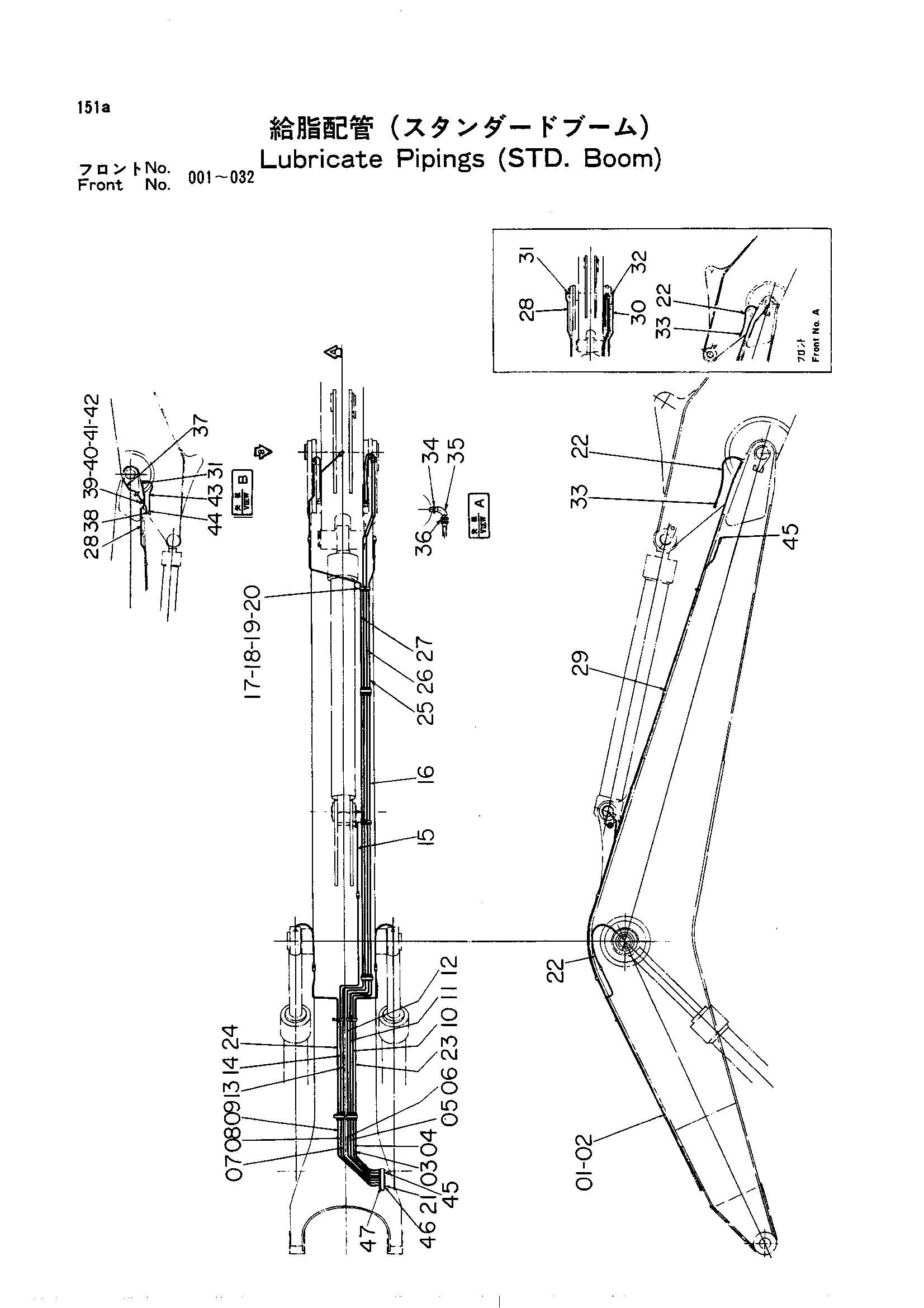

Трубопроводы системы смазки (стандарт стрела) — HITACHI UH30

Заводская схема «Трубопроводы системы смазки (стандарт стрела)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4507113	Штуцер трубки	36
	4507113	Ниппель трубка	34
02	4026393	Кольцо: вставка	36
03	3007094 замена: 3008937	Трубка	1
03	3008937	Трубка	1
04	3007095 замена: 3008938	Трубка	1
04	3008938	Трубка	1
05	3007096 замена: 3008939	Трубка	1
05	3008939	Трубка	1
06	3007097 замена: 3008940	Трубка	1
06	3008940	Трубка	1
07	3007098 замена: 3008941	Трубка	1
07	3008941	Трубка	1
08	3007099 замена: 3008942	Трубка	1
08	3008942	Трубка	1
09	3007100 замена: 3008943	Трубка	1
09	3008943	Трубка	1
10	3007103 замена: 3008944	Трубка	1
10	3008944	Трубка	1
11	3007104 замена: 3008945	Трубка	1
11	3008945	Трубка	1
12	3007105 замена: 3008946	Трубка	1
12	3008946	Трубка	1
13	3007106 замена: 3008947	Трубка	1
13	3008947	Трубка	1
14	3007107 замена: 3008948	Трубка	1
14	3008948	Трубка	1
15	3007109 замена: 3008949	Трубка	1
15	3008949	Трубка	1
16	3007108 замена: 3008950	Трубка	4
16	3008950	Трубка	4
17	4032158	Хомут	4
17	4032158	Хомут	5
18	4032159	Резиновая прокладка	4
18	4032159	Резиновая прокладка	5
19	M111225	Болт	4
19	M111228	Болт	5
20	A590012	Пружинная шайба	4
20	A590912	Пружинная шайба	5
21	J75481	Штуцер	7
22	4032244	Шланг	4
22	4055295	Шланг	4
23	3008348	Трубка	1
24	3008347	Трубка	1
25	3008350	Трубка	1
26	3008349	Трубка	2
26	3008717	Трубка	2
27	3008351	Трубка	1
28	3008353	Трубка	1
28	3008353	Трубка	1
28	3008353	Трубка	1
28	3018147	Трубка	1
28	3018147	Трубка	1
28	3018147	Трубка	1
28	3018147	Трубка	1
29	4507113	Ниппель	14
30	3008352	Трубка	1
30	3008352	Трубка	1
30	3008352	Трубка	1
31	4038673	Адаптер	1
31	4038673	Адаптер	1
31	4038673	Адаптер	1
31	4507113	Ниппель	1
31	4507113	Ниппель	1
31	4507113	Ниппель	1
32	4507112	Угловой штуцер	1
33	94-1301	Адаптер	8
34	94-1901	Адаптер	1
34	94-1901	Адаптер	1
34	94-1901	Адаптер	1
34	94-1901	Адаптер	1
35	94-0615	Угловой штуцер	1
35	94-0615	Угловой штуцер	1
35	94-0615	Угловой штуцер	1
35	94-0615	Угловой штуцер	1
36	4038673	Адаптер	1
36	4038673	Адаптер	1
36	4038673	Адаптер	1
36	4038673	Адаптер	1
37	3018257	Трубка	1
37	3018257	Трубка	1
37	3018257	Трубка	1
37	3018257	Трубка	1
38	4045430	Штуцер трубки	1
38	4045430	Штуцер трубки	1
38	4045430	Штуцер трубки	1
38	4045430	Штуцер трубки	1
39	4032160	Хомут	2
39	4032160	Хомут	2
39	4032160	Хомут	2
39	4032160	Хомут	2
40	4032161	Манжета	2
40	4032161	Манжета	2
40	4032161	Манжета	2
40	4032161	Манжета	2
41	M111225	Болт	2
41	M111225	Болт	2
41	M111225	Болт	2
41	M111225	Болт	2
42	A590912	Пружинная шайба	2
42	A590912	Пружинная шайба	2
42	A590912	Пружинная шайба	2
42	A590912	Пружинная шайба	2
43	4055295	Шланг	1
43	4055295	Шланг	1
43	4055295	Шланг	1
43	4055295	Шланг	1
44	94-1301	Адаптер	1
44	94-1301	Адаптер	1
44	94-1301	Адаптер	1
44	94-1301	Адаптер	1
46	J75281	Пробка масляный	1
47	J75282	Пробка масляный	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
