Кабина корпус — HITACHI UH30

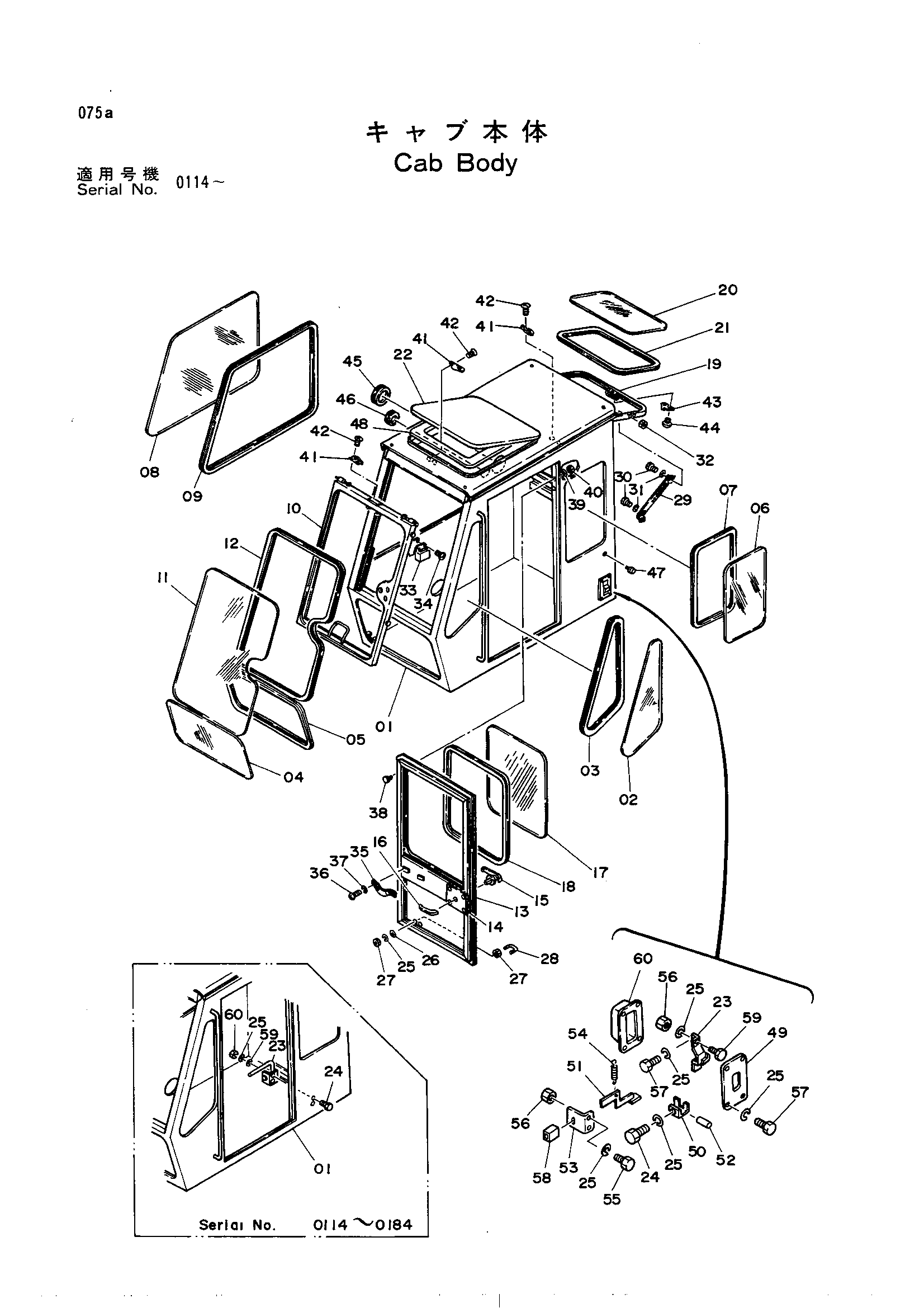

Заводская схема «Кабина корпус» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4058802 | Кабина | 1 |
| 01 | 4124966 | Кабина | 1 |
| 02 | 4056963 замена: 4061261 | Стекло | 1 |
| 02 | 4061261 | Стекло (сафтй) | 1 |
| 03 | 4503184 | Х-руббер | 1 |
| 04 | 4056959 | Стекло | 1 |
| 05 | 4509670 | Х-руббер | 1 |
| 06 | 4058804 замена: 4061257 | Стекло | 1 |
| 06 | 4061257 | Стекло (сафтй) | 1 |
| 07 | 4008191 | Х-руббер | 1 |
| 08 | 4058803 замена: 4061256 | Стекло | 1 |
| 08 | 4061256 | Стекло (сафтй) | 1 |
| 09 | 4508330 | Х-руббер | 1 |
| 10 | 4056990 | Рама | 1 |
| 11 | 4056960 | Стекло | 1 |
| 12 | 4503185 | Х-руббер | 1 |
| 13 | 4056988 | Дверь | 1 |
| 13 | 4124967 | Дверь | 1 |
| 14 | 3000564 | Шпонка короб | 1 |
| 15 | 4004134 | Рукоятка дверь | 1 |
| 16 | 4004135 | Рукоятка дверь | 1 |
| 17 | 4056958 замена: 4061258 | Стекло | 1 |
| 17 | 4061258 | Стекло (сафтй) | 1 |
| 18 | 4503184 | Х-руббер | 1 |
| 19 | 4056989 | Рама | 1 |
| 20 | 4056961 замена: 4058091 | Стекло | 1 |
| 20 | 4058091 | Стекло (сафтй) | 1 |
| 21 | 4504499 | Х-руббер | 1 |
| 22 | 4056991 замена: 4084273 | Крышка | 1 |
| 22 | 4056991 замена: 4084436 | Крышка | 1 |
| 22 | 4084273 | Крышка | 1 |
| 23 | 4113118 | Замок | 1 |
| 23 | 9017124 | Замок | 1 |
| 24 | M200816 | Болт | 2 |
| 25 | A590908 | Пружинная шайба | 4 |
| 25 | A590908 | Пружинная шайба | 10 |
| 26 | A590108 | Шайба | 2 |
| 27 | M500807 | Гайка | 5 |
| 28 | 4034014 | Штанга блокировка | 1 |
| 28 | 4084301 | U-образный болт | 1 |
| 29 | 3000563 | Рукоятка | 2 |
| 30 | M200616 | Болт | 8 |
| 31 | A590906 | Пружинная шайба | 8 |
| 32 | M500605 | Гайка | 8 |
| 33 | 3501677 | Асхтрай | 1 |
| 34 | M470406 | Винт | 3 |
| 35 | 4507439 | Рукоятка | 1 |
| 36 | M430316 | Винт | 4 |
| 37 | A590903 | Пружинная шайба | 4 |
| 38 | M111025 | Болт | 4 |
| 39 | A590910 | Пружинная шайба | 4 |
| 40 | M501008 | Гайка | 4 |
| 41 | 4056993 | Замок | 3 |
| 42 | M430316 | Винт | 6 |
| 43 | 4514800 | Замок | 1 |
| 44 | M470410 | Винт | 2 |
| 45 | 4038615 | Резиновая прокладка | 3 |
| 46 | 4038616 | Резиновая прокладка | 2 |
| 47 | 4040730 | Ограничитель | 2 |
| 48 | 4084436 | Резиновая прокладка | 1 |
| 49 | 4115206 | Кронштейн | 1 |
| 50 | 4089007 | Кронштейн | 1 |
| 51 | 4089008 | Рычаг | 1 |
| 52 | 4089009 | Палец | 1 |
| 53 | 4089010 | Направляющая | 1 |
| 54 | 4125398 | Пружина | 1 |
| 55 | M200822 | Болт | 2 |
| 56 | M500807 | Гайка | 6 |
| 57 | M200825 | Болт | 4 |
| 58 | 4089012 | Колпачок | 1 |
| 59 | A590108 | Шайба | 2 |
| 59 | M200814 | Болт | 2 |
| 60 | M4102259 | Крышка | 1 |
| 60 | M500807 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
