Топливный бак — HITACHI UH30

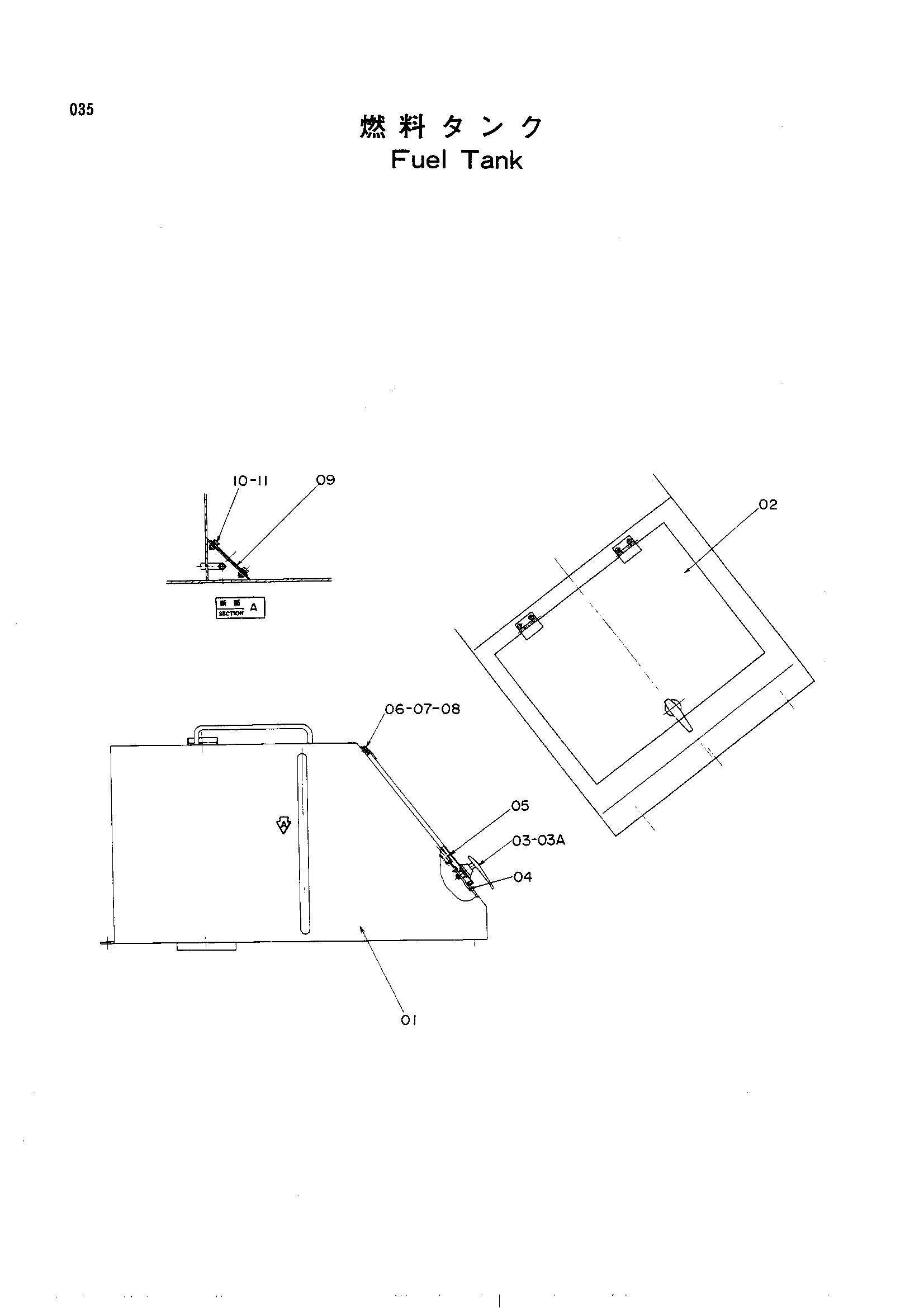

Заводская схема «Топливный бак» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9010167 | Бак | 1 | |
| 01 | 5000185 | Топливный бак | 1 |
| 02 | 7001749 | Дверь | 1 |
| 03 | 4041081 | Шпонка | 2 |
| 03 | 4041085 замена: 4087910 | Рукоятка | 1 |
| 03 | 4087910 | Рукоятка | 1 |
| 03 | 970116 | Рукоятка | 1 |
| 03A | 971306 | Шпонка | 2 |
| 04 | 4041294 | Стопорная пластина | 1 |
| 04 | 4507435 | Стопорная пластина | 1 |
| 05 | 4501982 | Пружина | 1 |
| 06 | M210822 | Болт | 4 |
| 07 | A590008 замена: A590908 | Пружинная шайба | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | M500807 | Гайка | 4 |
| 09 | 4031289 | Крышка | 2 |
| 10 | M200613 | Болт | 4 |
| 11 | A590006 замена: A590906 | Пружинная шайба | 4 |
| 11 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
