Ходовой трубопроводы крышка — HITACHI UH30

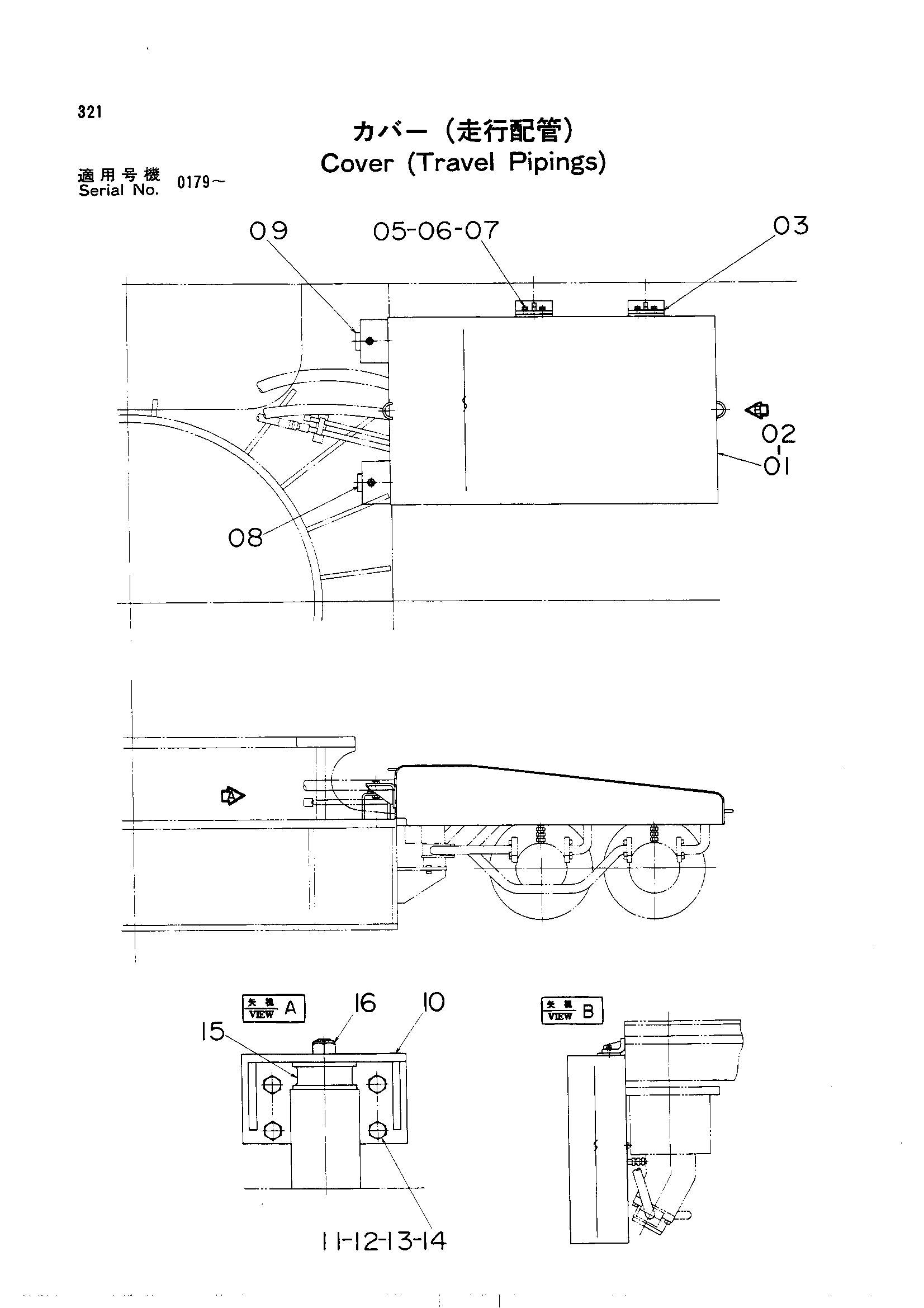

Заводская схема «Ходовой трубопроводы крышка» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6004836 | Крышка | 1 |
| 02 | 6004837 | Крышка | 1 |
| 03 | 8005103 | Кронштейн | 4 |
| 05 | M111240 | Болт | 8 |
| 06 | A590912 | Пружинная шайба | 8 |
| 07 | A590112 | Шайба | 8 |
| 08 | 4122581 | Кронштейн | 2 |
| 09 | 4122582 | Кронштейн | 2 |
| 10 | 9714608 | Кронштейн | 4 |
| 11 | M111045 | Болт | 16 |
| 12 | 4114402 | Шайба | 16 |
| 13 | A590910 | Пружинная шайба | 16 |
| 14 | M501008 | Гайка | 16 |
| 15 | 4504208 | Амортизатор | 4 |
| 16 | 4026892 | U-образная гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
