Ходовой трубопроводы — HITACHI UH30

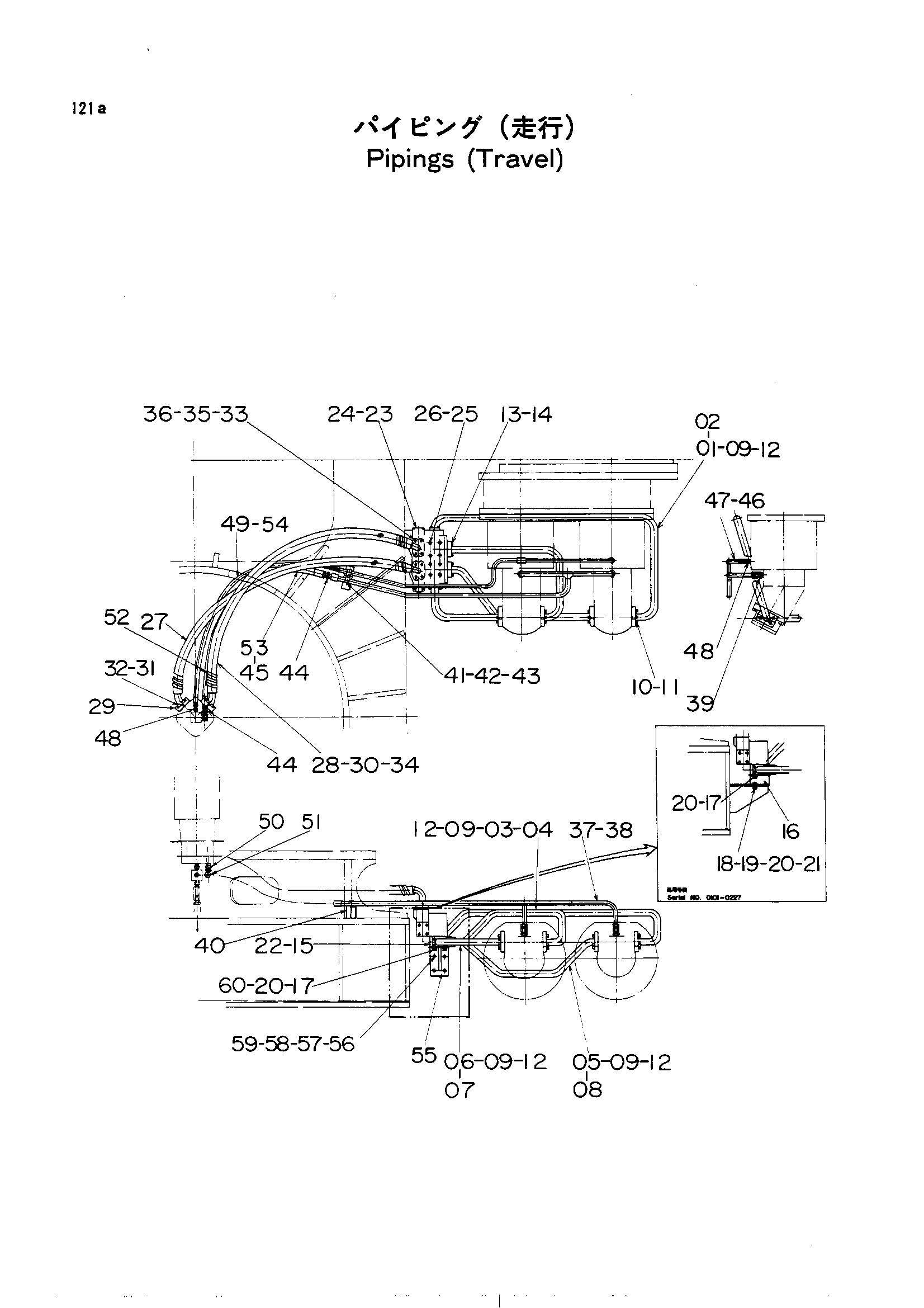

Заводская схема «Ходовой трубопроводы» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7002181 замена: 7004188 | Трубка (правый) | 1 |
| 01 | 7002181 замена: A811045 | Трубка (правый) | 1 |
| 01 | 7004188 замена: 7002181 | Трубка (правый) | 1 |
| 01 | 7004188 замена: A8111035 | Трубка (правый) | 1 |
| 01 | 7005385 | Трубка (правый) | 1 |
| 02 | 7002182 замена: 7004189 | Трубка (левый) | 1 |
| 02 | 7002182 замена: A811045 | Трубка (левый) | 1 |
| 02 | 7004189 замена: 7002182 | Трубка (левый) | 1 |
| 02 | 7004189 замена: A811035 | Трубка (левый) | 1 |
| 02 | 7005386 | Трубка (левый) | 1 |
| 03 | 7002183 замена: 7004190 | Трубка (правый) | 1 |
| 03 | 7002183 замена: A811045 | Трубка (правый) | 1 |
| 03 | 7004190 замена: 7002183 | Трубка (правый) | 1 |
| 03 | 7004190 замена: A811035 | Трубка (правый) | 1 |
| 03 | 7005384 | Трубка (правый) | 1 |
| 04 | 7002184 замена: 7004191 | Трубка (левый) | 1 |
| 04 | 7002184 замена: A811045 | Трубка (левый) | 1 |
| 04 | 7004191 замена: 7002184 | Трубка (левый) | 1 |
| 04 | 7004191 замена: A811035 | Трубка (левый) | 1 |
| 04 | 7005383 | Трубка (левый) | 1 |
| 05 | 7003253 замена: 7004192 | Трубка (левый) | 1 |
| 05 | 7003253 замена: A811045 | Трубка (левый) | 1 |
| 05 | 7004192 замена: 7003253 | Трубка (левый) | 1 |
| 05 | 7004192 замена: A811035 | Трубка (левый) | 1 |
| 05 | 7005382 | Трубка (левый) | 1 |
| 06 | 8004066 замена: 8007593 | Трубка (левый) | 1 |
| 06 | 8004066 замена: A811045 | Трубка (левый) | 1 |
| 06 | 8007593 замена: 8004066 | Трубка (левый) | 1 |
| 06 | 8007593 замена: A811035 | Трубка (левый) | 1 |
| 06 | 8010232 | Трубка (левый) | 1 |
| 07 | 8004067 замена: 8007594 | Трубка (правый) | 1 |
| 07 | 8004067 замена: A811045 | Трубка (правый) | 1 |
| 07 | 8007594 замена: 8004067 | Трубка (правый) | 1 |
| 07 | 8007594 замена: A811035 | Трубка (правый) | 1 |
| 07 | 8010231 | Трубка (правый) | 1 |
| 08 | 7003254 замена: 7004193 | Трубка (правый) | 1 |
| 08 | 7003254 замена: A811045 | Трубка (правый) | 1 |
| 08 | 7004193 замена: 7003254 | Трубка (правый) | 1 |
| 08 | 7004193 замена: A811035 | Трубка (правый) | 1 |
| 08 | 7005381 | Трубка (правый) | 1 |
| 09 | A811035 | Уплотнительное кольцо | 8 |
| 09 | A811045 | Уплотнительное кольцо | 8 |
| 10 | M211440 замена: M341440 | Болт | 32 |
| 10 | M341440 | Болт с внутренним шестигранником | 32 |
| 11 | A590014 | Пружинная шайба | 32 |
| 12 | A811040 | Уплотнительное кольцо | 8 |
| 13 | M111040 замена: M351036 | Болт | 32 |
| 13 | M351036 | Болт с внутренним шестигранником | 32 |
| 14 | A590010 замена: A590910 | Пружинная шайба | 32 |
| 15 | 3004211 | Блок | 2 |
| 16 | 3501058 | Резиновая прокладка | 2 |
| 17 | M111220 | Болт | 4 |
| 17 | M111240 | Болт | 4 |
| 18 | M111236 | Болт | 4 |
| 19 | 4504245 | Стопорная пластина | 2 |
| 20 | A590012 замена: A590912 | Пружинная шайба | 8 |
| 20 | A590912 | Пружинная шайба | 4 |
| 20 | A590912 | Пружинная шайба | 8 |
| 21 | M501210 | Гайка | 4 |
| 22 | J75281 | Пробка | 4 |
| 23 | 4512934 | Тормозной клапан | 2 |
| 24 | A811050 | Уплотнительное кольцо | 4 |
| 25 | M351603 | Болт с внутренним шестигранником | 16 |
| 26 | 4508794 | Пружинная шайба | 16 |
| 27 | 4031891 замена: 4058167 | Шланг | 2 |
| 27 | 4031891 замена: 4058257 | Шланг | 2 |
| 27 | 4058257 замена: 4031891 | Шланг | 2 |
| 28 | 4032549 замена: 4058167 | Шланг | 2 |
| 28 | 4032549 замена: 4058258 | Шланг | 2 |
| 28 | 4058258 замена: 4032549 | Резиновый шланг | 2 |
| 29 | 4075852 | Разъёмный фланец | 8 |
| 29 | 4508800 замена: 4075852 | Разъёмный фланец | 8 |
| 29 | 4508800 замена: M111040 | Разъёмный фланец | 8 |
| 30 | 966993 | Уплотнительное кольцо | 4 |
| 31 | A590010 замена: A590910 | Пружинная шайба | 16 |
| 31 | A590910 | Пружинная шайба | 16 |
| 32 | M111036 | Болт | 16 |
| 32 | M111040 | Болт | 16 |
| 33 | 4075853 замена: 4508801 | Разъёмный фланец | 8 |
| 33 | 4075853 замена: M211250 | Разъёмный фланец | 8 |
| 33 | 4508801 | Разъёмный фланец | 8 |
| 34 | 4508805 | Уплотнительное кольцо | 4 |
| 35 | A590012 замена: A590912 | Пружинная шайба | 16 |
| 35 | A590912 | Пружинная шайба | 16 |
| 36 | M211245 | Болт | 16 |
| 36 | M211250 | Болт | 16 |
| 37 | 7002642 | Трубка дренажный (правый) | 1 |
| 37 | 7005379 | Трубка дренажный (правый) | 2 |
| 38 | 7002645 | Трубка дренажный (левый) | 1 |
| 38 | 7005380 | Трубка дренажный (левый) | 1 |
| 39 | 94-1303 | Адаптер | 4 |
| 39 | 94-1303 | Адаптер | 8 |
| 40 | 9703385 | Стойка | 2 |
| 41 | 4001158 | Хомут трубки | 2 |
| 41 | 4053593 | Хомут трубки | 2 |
| 42 | M111032 | Болт | 2 |
| 42 | M111050 | Болт | 2 |
| 43 | A590010 замена: A590910 | Пружинная шайба | 2 |
| 43 | A590910 | Пружинная шайба | 2 |
| 44 | 4503161 | Адаптер | 4 |
| 45 | 4503160 замена: 4053607 | Шланг | 2 |
| 45 | 4503160 замена: 4514832 | Шланг | 2 |
| 45 | 4514832 замена: 4503160 | Шланг | 2 |
| 46 | 7003256 | Трубка (правый) | 1 |
| 46 | 7005377 | Трубка (правый) | 1 |
| 47 | 7003255 | Трубка (левый) | 1 |
| 47 | 7005378 | Трубка (левый) | 1 |
| 48 | 94-1301 | Адаптер | 6 |
| 49 | 4019869 замена: 4055297 | Шланг | 2 |
| 49 | 4055297 замена: 4055155 | Шланг | 2 |
| 50 | J70784 замена: 4019869 | Штуцер | 1 |
| 51 | J70484 | Тройник | 1 |
| 52 | 4058167 | Защитный кожух | 4 |
| 53 | 4053607 | Защитный кожух | 2 |
| 54 | 4055155 | Защитный кожух | 2 |
| 55 | 8029080 | Кронштейн | 2 |
| 56 | M111650 | Болт | 8 |
| 57 | A590916 | Пружинная шайба | 8 |
| 58 | 4157308 | Регулировочная шайба | 16 |
| 59 | 4114405 | Шайба | 4 |
| 60 | 4086891 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
