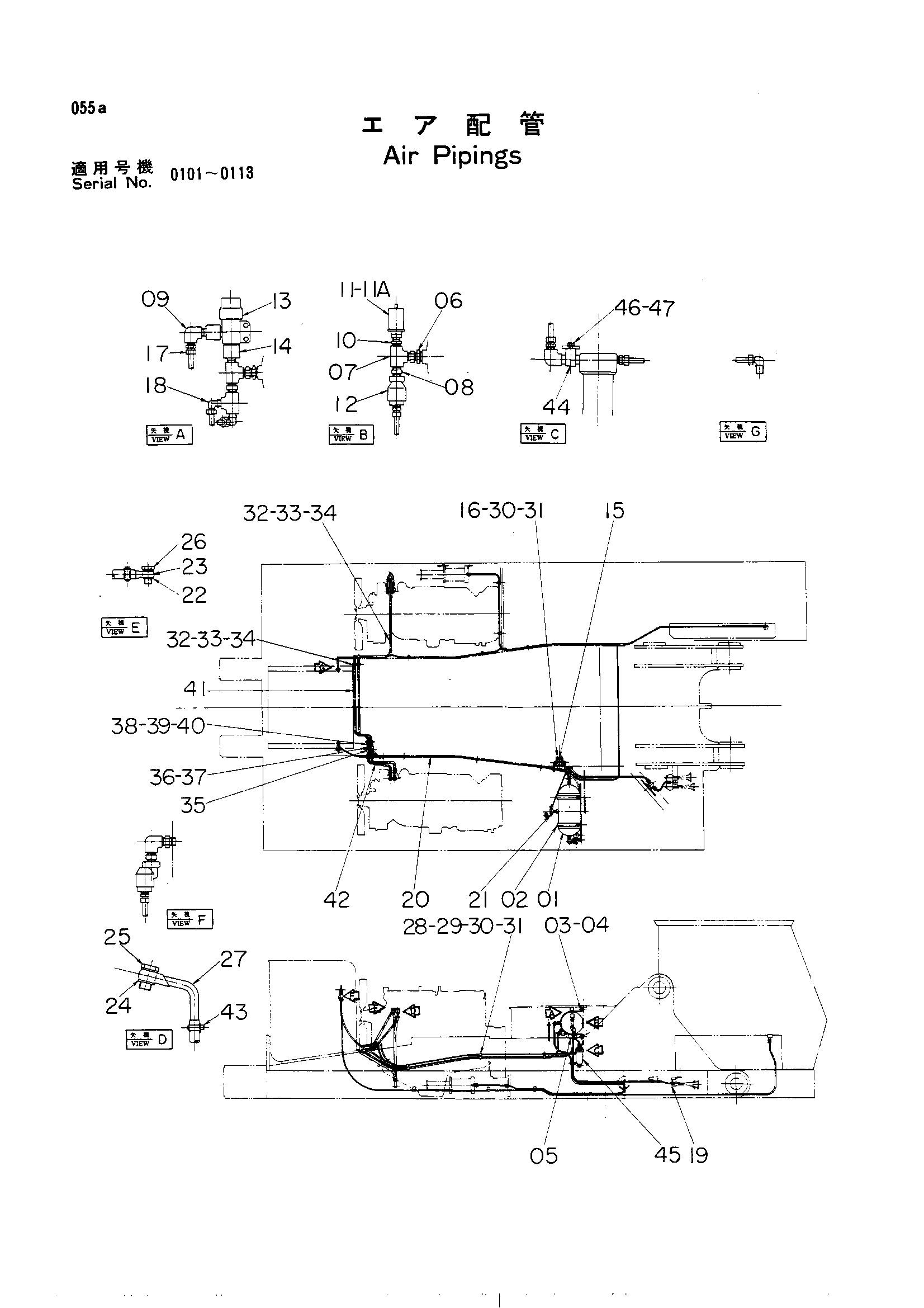

Воздушный трубопроводы — HITACHI UH30

Заводская схема «Воздушный трубопроводы» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4504228	Бак воздушный	1
02	4504232	Хомут	2
03	A590012 замена: A590912	Пружинная шайба	4
04	M501210	Гайка	4
05	969205	Клапан дренажный	1
06	J728483	Переходник	3
07	J70483	Тройник	4
08	J70783	Адаптер	7
09	J70283	Угловой штуцер	3
10	J728382	Переходник	1
11	986952	Клапан защитный	1
11A	4074204	Крышка	1
12	986953	Обратный клапан	2
13	986963	Регулятор	1
14	499820	Адаптер	2
15	328983	Клапан	1
16	M500605	Гайка	2
17	969198	Адаптер	7
18	4501785	Угловой штуцер	9
19	4014488	Разъём	3
20	4507667	Трубка	5
21	J75283	Пробка	1
22	996278	Манжета	4
23	4514461	Соединение	2
24	984227	Манжета	4
25	996277	Болт соединение	2
26	4512839	Болт соединение	2
27	4510950	Трубка	2
28	4504275	Хомут	10
29	4504268	Шайба	5
30	M200620	Болт	12
31	A590006 замена: A590906	Пружинная шайба	12
32	4000866	Зажим трубка	4
32	4000868 замена: 4000866	Зажим трубка	4
33	M200613	Болт	7
34	A590006 замена: A590906	Пружинная шайба	7
35	4507203	Блок	1
36	M111050	Болт	2
37	A590010 замена: A590910	Пружинная шайба	2
38	427499	Адаптер	4
39	49898	Втулка	4
40	45898	Гайка унион	4
41	4055201	Резиновый шланг	2
41	969142 замена: 4055201	Резиновый шланг	2
42	4055199 замена: 4081377	Резиновый шланг	2
42	971321 замена: 4055199	Резиновый шланг	2
43	4507228 замена: 4514700	Хомут шланга	8
43	4514700	Хомут шланга	8
44	4503447	Адаптер	1
45	4508476	Фильтр	1
46	M200620	Болт	2
47	A590006 замена: A590906	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
