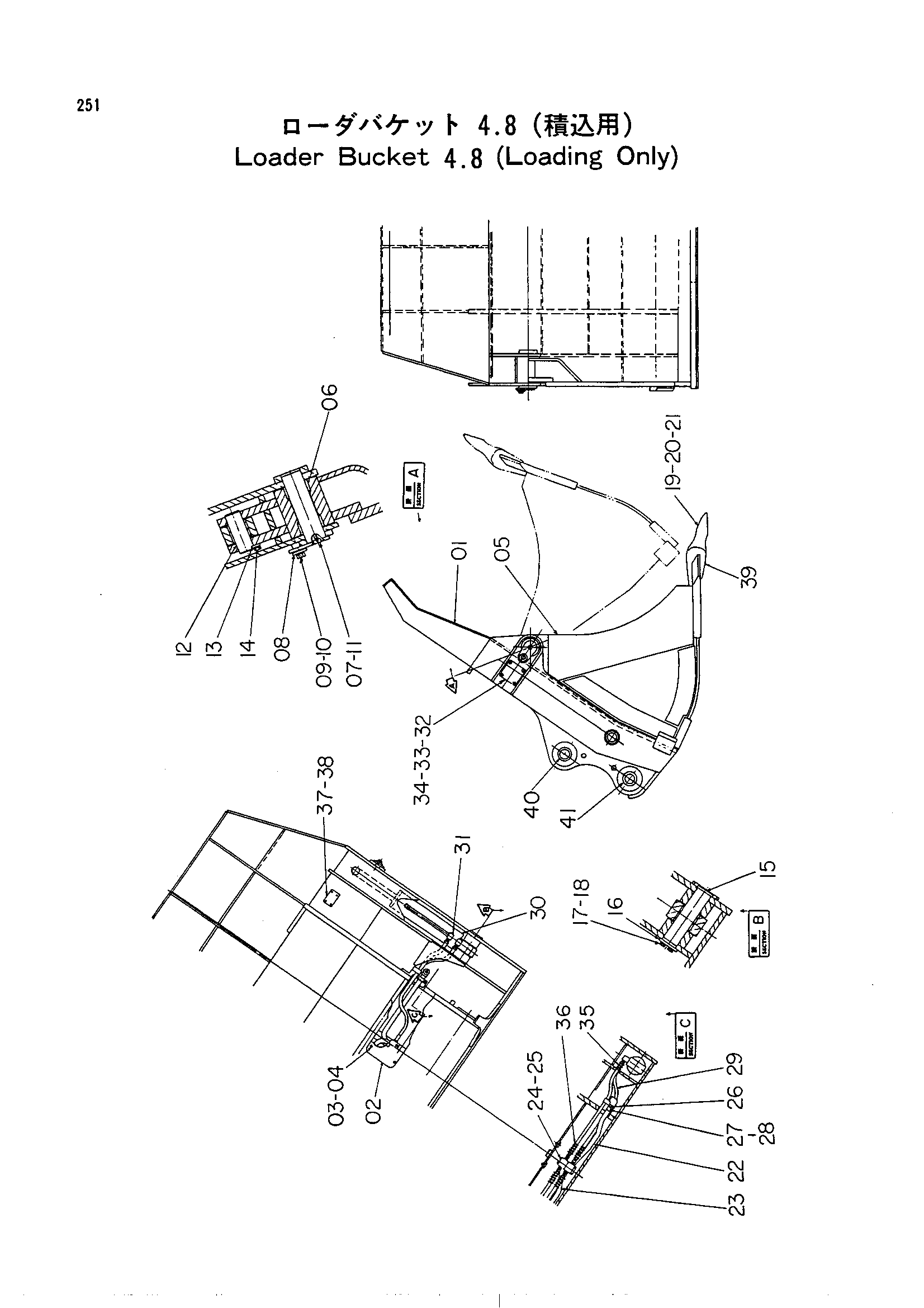

Ковш (4.8)(лоадинг онлй)<погрузчик> — HITACHI UH30

Заводская схема «Ковш (4.8)(лоадинг онлй)<погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9015841	Ковш в сборе	1
01	5000348	Ковш	1
02	8004724	Крышка	1
03	M111025	Болт	4
04	A590910	Пружинная шайба	4
05	6001680	Ковш	1
06	4509611	Втулка	4
07	8004725	Палец	2
08	4040826	Шайба	2
09	A590920	Пружинная шайба	2
10	M122040	Болт	2
11	J75481	Штуцер	2
12	4063341	Палец	2
13	4063340	Стопорная пластина	2
14	M351632	Болт с внутренним шестигранником	4
15	3005619	Палец	2
16	4040825	Ограничитель	2
17	A590912	Пружинная шайба	4
18	M111232	Болт	4
19	4508408 замена: 4095684	Коронка зуба	6
20	4508409	Резиновый фиксатор	6
21	4508410	Стопорный палец	6
22	7002616	Трубка	1
23	7002617	Трубка	1
24	A590912	Пружинная шайба	2
25	M111203	Болт	2
26	4039852	Хомут	2
27	A590910	Пружинная шайба	4
28	M111016	Болт	4
29	4040486	Шланг	4
29	4057978	Шланг	4
30	3009312	Гидроцилиндр. разгрузка	2
30	4040158 замена: 3020904	Гидроцилиндр разгрузка	2
30	4040158 замена: 4105912	Гидроцилиндр разгрузка	2
30	4040158 замена: 4117078	Гидроцилиндр разгрузка	2
31	94-2024	Пробка	4
32	4051132	Крышка блинд	2
33	A590916	Пружинная шайба	8
34	M111625	Болт	8
35	94-1303	Адаптер	4
36	4053607	Защитный кожух	4
37	4058497	Информационная табличка	1
38	M492564	Приводной винт	4
39	4057774 замена: 4110762	Адаптер	6
39	4057774 замена: 4110763	Адаптер	6
39	4508412	Адаптер	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
