Крышка (A) — HITACHI UH30

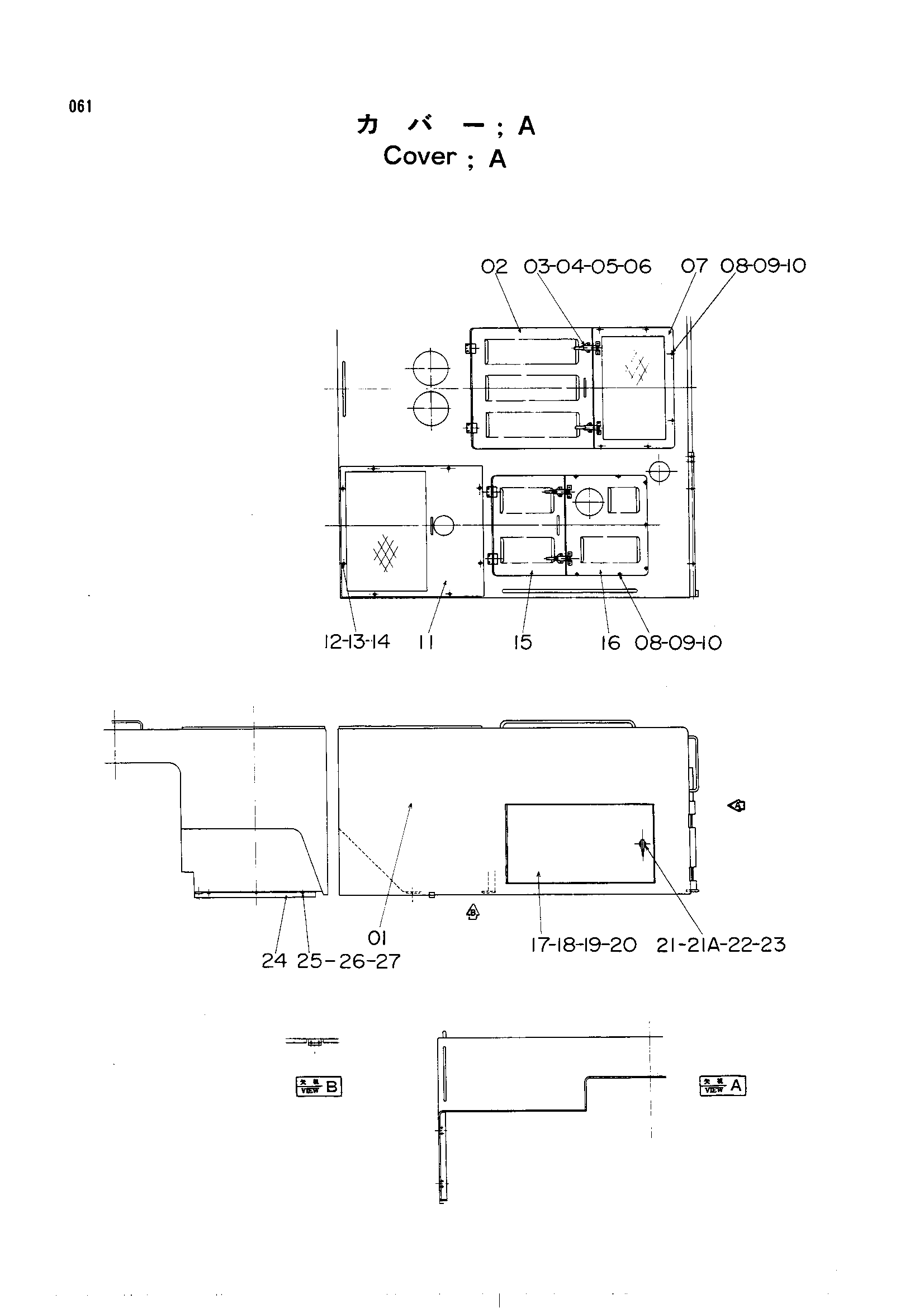

Заводская схема «Крышка (A)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9010527 | Крышка A в сборе | 1 | |
| 01 | 5000201 | Крышка | 1 |
| 02 | 7001760 | Крышка | 1 |
| 03 | 485008 | Анкхор | 6 |
| 04 | 322831 | Защёлка | 6 |
| 05 | M210818 | Болт | 24 |
| 06 | A590008 замена: A590908 | Пружинная шайба | 24 |
| 06 | A590908 | Пружинная шайба | 24 |
| 07 | 7001844 | Крышка | 1 |
| 08 | M210818 | Болт | 20 |
| 09 | A590008 замена: A590908 | Пружинная шайба | 20 |
| 09 | A590908 | Пружинная шайба | 20 |
| 10 | A590108 | Шайба | 20 |
| 11 | 7001754 | Крышка | 2 |
| 12 | M101236 | Болт | 16 |
| 13 | A590012 замена: A590912 | Пружинная шайба | 16 |
| 13 | A590912 | Пружинная шайба | 16 |
| 14 | A590112 | Шайба | 16 |
| 15 | 8003469 | Крышка | 2 |
| 16 | 7501257 | Крышка | 2 |
| 17 | 6500596 | Крышка | 2 |
| 18 | M210818 | Болт | 8 |
| 19 | A590008 замена: A590908 | Пружинная шайба | 8 |
| 19 | A590908 | Пружинная шайба | 8 |
| 20 | 4508995 | Резиновая прокладка | 1 |
| 21 | 4041085 замена: 4087910 | Рукоятка | 2 |
| 21 | 4087910 | Рукоятка | 2 |
| 21 | 969678 | Рукоятка | 2 |
| 21A | 4041081 | Шпонка | 2 |
| 21A | 971306 | Шпонка | 2 |
| 22 | 4045842 | Пластина | 2 |
| 22 | 4508994 | Пластина | 2 |
| 23 | 4501982 | Пружина | 2 |
| 24 | 3004182 | Крышка | 2 |
| 25 | M210818 | Болт | 6 |
| 26 | A590008 замена: A590908 | Пружинная шайба | 6 |
| 26 | A590908 | Пружинная шайба | 6 |
| 27 | A590108 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
