Плунжер насос — HITACHI UH30

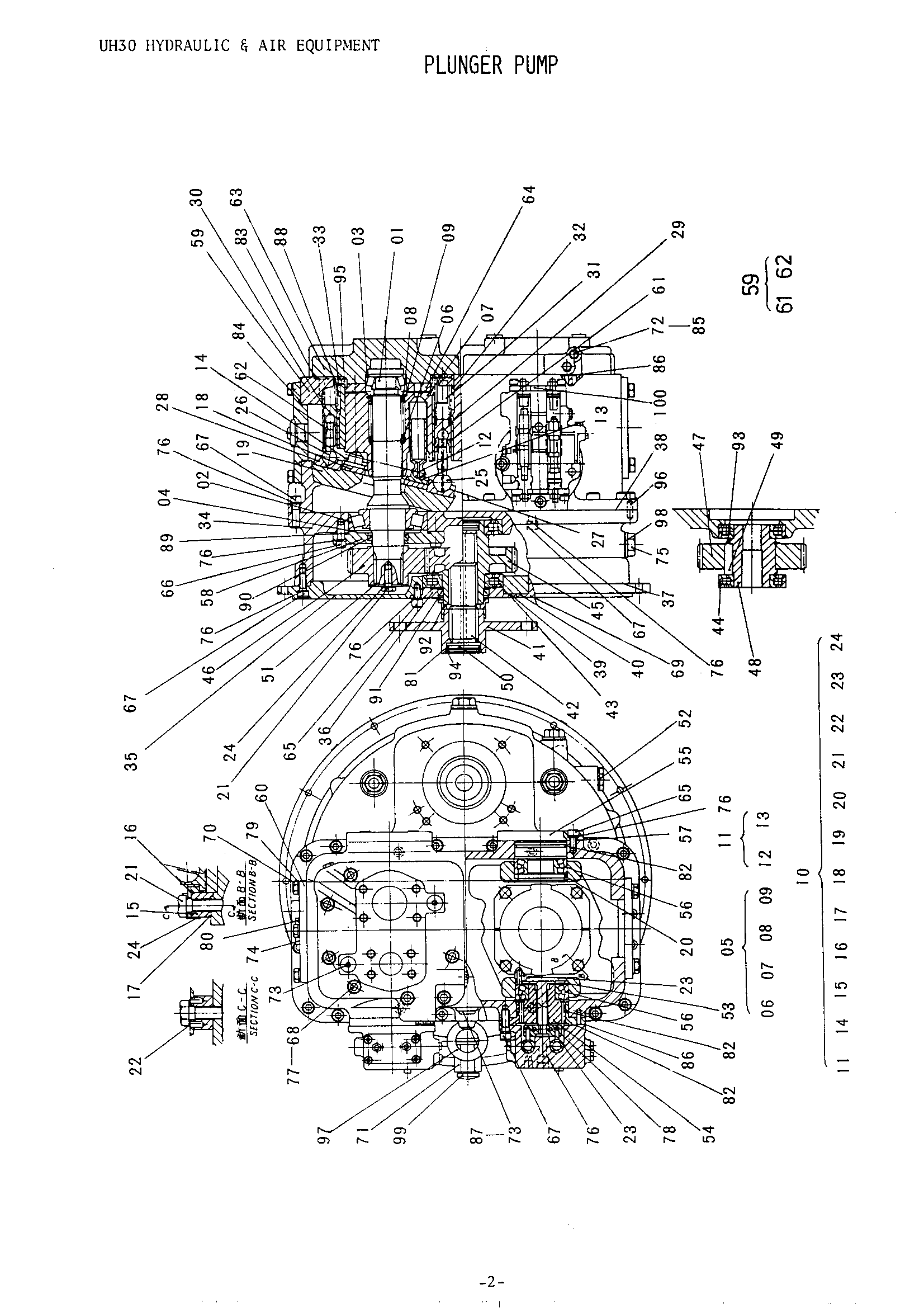

Заводская схема «Плунжер насос» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4513984	Насос плунжер	2
01	4514960	Вал	2
02	4514961	Роликовый подшипник	2
03	4514962	Роликовый подшипник	2
04	4514963	Линер	2
05	4038127	Гидроцилиндр	2
06	4040028	Пружина гидроцилиндр.	1
07	4514965	Гидроцилиндр	1
08	4514966	Направляющая пружины	2
09	4515039	Кольцо фиксатор	1
10	4038124	Пластина свасх	2
11	4038126	Поршень	9
14	4514969	Пластина	1
15	4514970	Направляющая	4
16	4514971	Пластина	2
17	4514972	Регулировочная шайба	1
18	4514998	Пластина	1
19	4514999	Пластина	1
20	4040039	Проставка	1
21	4515017	Болт	5
22	4515041	Пружинный штифт	8
23	4515044	Палец	1
24	4515047	Шайба	5
25	4514973	Поршень в сборе L	2
26	4514974	Поршень в сборе S	2
27	4514975	Втулка спхерикал(левый)	2
28	4514976	Втулка спхерикал(S)	2
29	4514977	Пружина L	2
30	4514978	Пружина S	2
31	4514979	Ограничитель L	2
32	4514980	Направляющая втулка(левый)	2
33	4514981	Направляющая втулка(S)	2
34	4514982	Корпус шестерня	1
35	4514983	Корпус передний(K)	1
36	4514984	Крышка передний(1)	1
37	4514987	Манжета S1	1
38	4514988	Манжета S2	1
39	4514989	Манжета S3	1
40	4514990	Манжета S4	1
41	4514991	Муфта K	1
42	4514992	Вал	1
43	4514993	Роликовый подшипник	2
44	4040032	Роликовый подшипник	2
45	4040033	Шестерня 1	1
46	4040034	Шестерня 2	2
47	4040035	Шестерня 3	1
48	4040036	Вал	1
49	4040037	Шпонка	1
50	4514996	Ограничитель	2
51	4514997	Пластина	2
52	4515049	Указатель масляный	1
53	4036329	Шток	2
54	4515001	Мост 2	2
55	4514002	Мост 1	2
56	4536328	Подшипник спхерикал	4
57	4515004	Линер	2
58	4515005	Крышка	2
59	4515006	Корпус	1
60	4515007	Крышка блинд	2
63	4515011	Крышка клапан(K)	2
64	4515012	Пластина клапан(K)	2
65	4515013	Болт с внутренним шестигранником	12
66	4515014	Болт с внутренним шестигранником	12
67	4515015	Болт с внутренним шестигранником	35
68	4040040	Болт с внутренним шестигранником	18
69	4514985	Крышка передний(2)	1
70	4515018	Болт	8
71	4515051	Штуцер	1
72	4515019	Пробка	8
73	4515020	Пробка	6
74	4515021	Пробка	1
75	4515022	Пробка	5
76	4515023	Пружинная шайба	59
77	4515024	Пружинная шайба	18
78	4515050	Втулка	2
79	4515025	Пружинная шайба	8
80	4515026	Уплотнительное кольцо	1
81	4515027	Уплотнительное кольцо	2
82	4515028	Уплотнительное кольцо	6
83	4515029	Уплотнительное кольцо	4
84	4515030	Уплотнительное кольцо	2
85	4515031	Уплотнительное кольцо	8
86	4515032	Уплотнительное кольцо	12
87	4515033	Уплотнительное кольцо	6
88	4515034	Уплотнительное кольцо	2
89	4515035	Уплотнительное кольцо	2
90	4060514	Масляное уплотнение	2
90	4515036 замена: 4060514	Масляное уплотнение	2
91	4060513	Уплотнение, масляный	1
91	4515037 замена: 4060513	Масляное уплотнение	1
92	4515038	Уплотнительное кольцо	1
93	4040043	Кольцо остановка	1
94	4515040	Кольцо	2
95	4515042	Палец	2
96	4515043	Палец	3
97	4515045	Болт проушина	1
98	4515046	Манжета	6
99	4515048	Воздушный клапан	1
100	4060672	Регулятор	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
