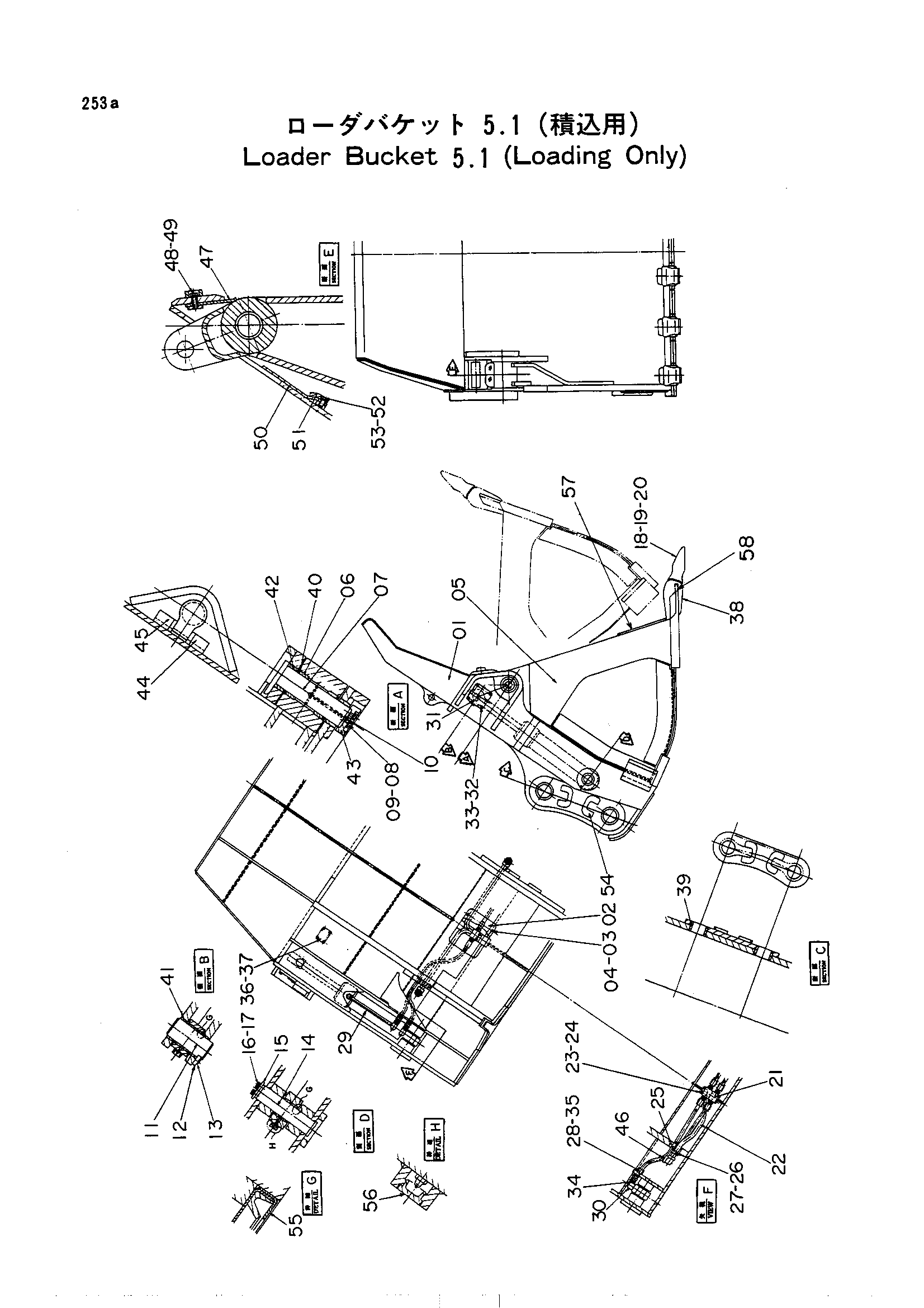

Ковш (5.1)(лоадинг онлй)<погрузчик> — HITACHI UH30

Заводская схема «Ковш (5.1)(лоадинг онлй)<погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9053478	Ковш 5.1 в сборе	1
01	5000937	Ковш задний	1
02	8004724	Крышка блинд	1
03	M111025	Болт	4
04	A590910	Пружинная шайба	4
05	5001533	Ковш передний	1
06	4101013	Втулка	4
07	8016954	Палец	2
08	A590916	Пружинная шайба	6
09	M121645	Болт	6
10	J75481	Штуцер	2
11	4063341	Палец	2
12	4082285	Стопорная пластина	2
13	M351632	Болт с внутренним шестигранником	4
14	3018381	Палец	2
15	4040825	Ограничитель	2
16	A590912	Пружинная шайба	4
17	M121232	Болт	4
18	4096412	Наконечник 56A	6
19	4096414	Резиновый блокировка56LK	6
20	4096413	Палец блокировка 56PN	6
21	7002616	Трубка (правый)	1
22	7002617	Трубка (левый)	1
23	A590912	Пружинная шайба	2
24	M111203	Болт	2
25	4039852	Хомут	2
26	A590910	Пружинная шайба	4
27	M111016	Болт	4
28	4057978	Шланг	4
29	3020904	Гидроцилиндр разгрузка	2
30	94-2024	Пробка	4
31	4051132	Крышка блинд	2
32	A590916	Пружинная шайба	8
33	M111625	Болт	8
34	94-1303	Адаптер	4
35	4058739	Защитный кожух	4
36	4058497	Информационная табличка	1
37	M492564	Приводной винт	4
38	4122548	Адаптер66856-56	6
39	4107151	Втулка	4
40	4124677	Пылезащитное уплотнение	4
41	4082173	Втулка	4
42	4101013	Втулка	4
43	4101026	Опора	2
44	4106869	Опора	2
45	4106870	Опора	2
46	J75286	Пробка	2
47	9709836	Крышка	2
48	M111645	Болт	4
49	A590916	Пружинная шайба	4
50	4101055	Резиновая прокладка	2
51	4092131	Пластина	2
52	M111232	Болт	6
53	A590412	Шайба	6
54	4107224	Ограничитель	2
55	4117078	Пылезащитное уплотнение	8
56	4105912	Колпачок	2
57	4153409	Штанга	2
58	4124605	Штанга	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
