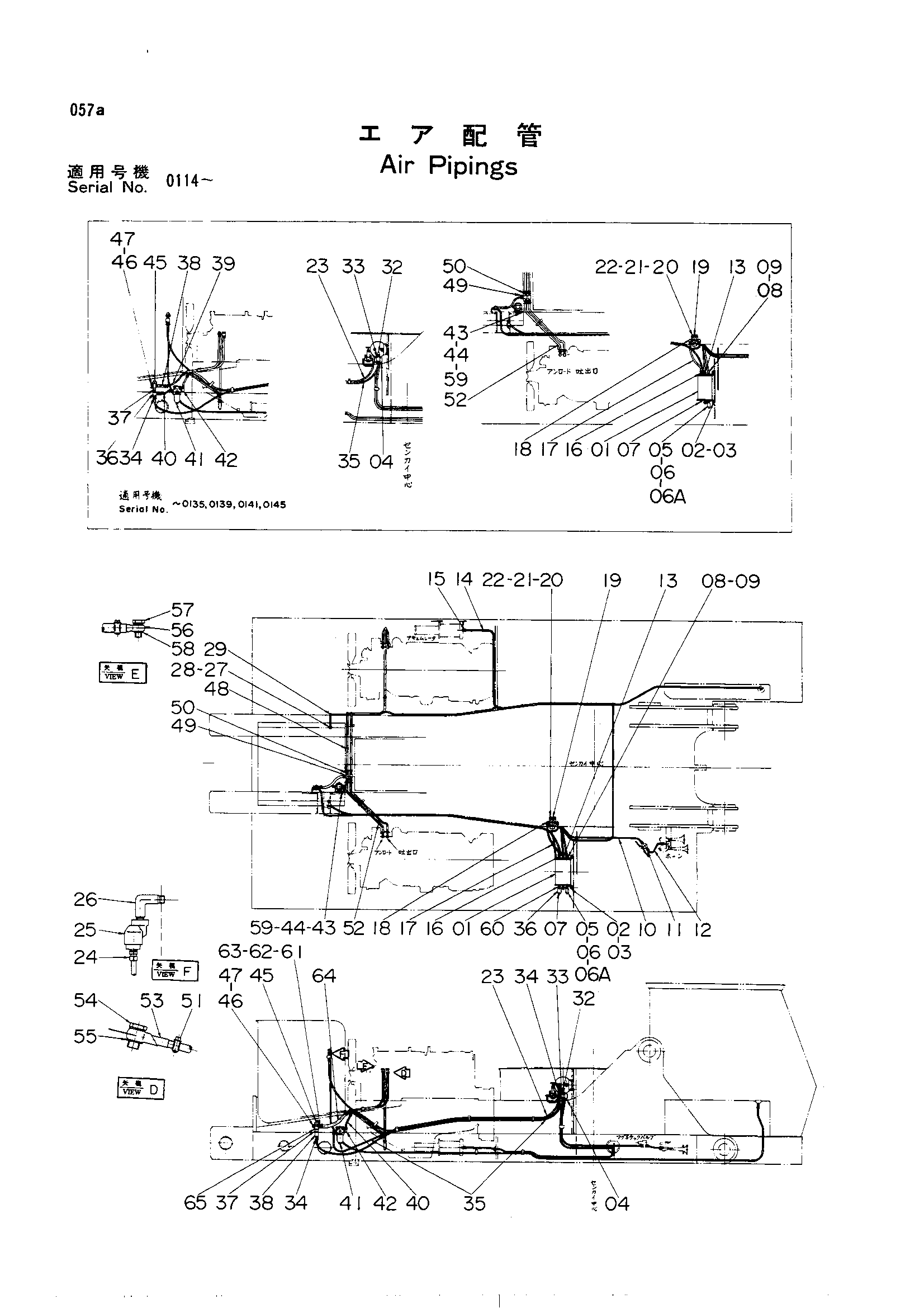

Воздушный трубопроводы — HITACHI UH30

Заводская схема «Воздушный трубопроводы» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8501883	Бак воздушный	1
02	A590910	Пружинная шайба	4
03	M501008	Гайка	4
04	969205	Клапан	1
05	J728382	Переходник	1
06	986952	Клапан защитный	1
06A	4074204	Крышка	1
07	J75283	Пробка	1
08	J728382	Переходник	1
09	992312	Разъём	1
10	4511310	Трубка	1
11	992313	Разъём	3
12	4511309	Трубка	1
13	4501785	Угловой штуцер	1
14	4036893	Трубка	1
15	969198	Адаптер	1
16	969198	Адаптер	1
17	4512009	Трубка	1
18	4501785	Угловой штуцер	2
19	3022100	Регулятор	1
19	3500765 замена: 3022100	Регулятор	1
20	M200620	Болт	2
21	A590906	Пружинная шайба	2
22	M500605	Гайка	2
23	4507921	Трубка	1
24	969198	Адаптер	1
25	986953	Обратный клапан	1
26	4501784	Бенд	1
27	J728382	Переходник	1
28	992312	Разъём	1
29	4057749	Трубка	1
30	J70082	Разъём	1
31	992313	Разъём	1
32	4501784	Бенд	1
33	986953	Обратный клапан	1
34	969198	Адаптер	4
34	969198	Адаптер	4
34	969198	Адаптер	4
34	969198	Адаптер	4
34	969198	Адаптер	5
34	969198	Адаптер	5
34	969198	Адаптер	5
34	969198	Адаптер	5
35	4511977	Трубка	1
35	4511977	Трубка	1
35	4511977	Трубка	1
35	4511977	Трубка	1
35	4511977	Трубка	2
35	4511977	Трубка	2
35	4511977	Трубка	2
35	4511977	Трубка	2
36	J70483	Тройник	1
37	499820	Адаптер	1
37	499820	Адаптер	1
37	499820	Адаптер	1
37	499820	Адаптер	1
37	499820	Адаптер	2
37	499820	Адаптер	2
37	499820	Адаптер	2
37	499820	Адаптер	2
38	J70083	Разъём	1
39	4057717	Трубка	1
39	4057717	Трубка	1
39	4057717	Трубка	1
39	4057717	Трубка	1
40	4057716	Трубка	1
40	4057716	Трубка	1
40	4057716	Трубка	1
40	4057716	Трубка	1
40	4057716	Трубка	2
40	4057716	Трубка	2
40	4057716	Трубка	2
40	4057716	Трубка	2
41	4082701 замена: 4112356	Фильтр воздушный	1
41	4112536	Фильтр воздушный	1
41	4510787 замена: 4112536	Фильтр воздушный	1
42	4501785	Угловой штуцер	1
42	4501785	Угловой штуцер	1
42	4501785	Угловой штуцер	1
42	4501785	Угловой штуцер	1
42	4501785	Угловой штуцер	1
42	4501785	Угловой штуцер	1
42	4501785	Угловой штуцер	1
42	4501785	Угловой штуцер	2
43	M200613	Болт	2
44	A590906	Пружинная шайба	2
45	4092238 замена: 4125684	Регулятор	1
45	4125684	Регулятор	1
45	986963 замена: 4125684	Регулятор	1
46	M200822	Болт	2
47	A590906	Пружинная шайба	2
47	A590908	Пружинная шайба	2
48	4055201	Шланг: резиновый	2
48	4081374	Шланг: резиновый	2
49	J70483	Тройник	2
50	49960	Адаптер	4
50	49960	Адаптер	4
50	49960	Адаптер	4
50	49960	Адаптер	4
50	49960	Адаптер	5
50	49960	Адаптер	5
50	49960	Адаптер	5
50	49960	Адаптер	5
51	4514700	Зажим шланг	8
51	4514700	Зажим шланг	8
51	4514700	Зажим шланг	8
51	4514700	Зажим шланг	8
51	4514700	Зажим шланг	10
51	4514700	Зажим шланг	10
51	4514700	Зажим шланг	10
51	4514700	Зажим шланг	10
52	4056834 замена: 4081375	Резиновый шланг	2
52	4081375	Резиновый шланг	2
53	4512041	Соединение	2
54	996277	Болт соединение	2
55	984227	Манжета	4
56	4514461	Соединение	2
57	4512839	Болт соединение	2
58	996278	Манжета	4
59	A590106	Плоская шайба	2
60	J70783	Адаптер	1
60	J70783	Адаптер	1
60	J70783	Адаптер	1
60	J70783	Адаптер	1
61	4081377	Резиновый шланг	1
61	4081377	Резиновый шланг	1
61	4081377	Резиновый шланг	1
61	4081377	Резиновый шланг	1
62	971303	Гайка втулка	1
62	971303	Гайка втулка	1
62	971303	Гайка втулка	1
62	971303	Гайка втулка	1
63	487027	Втулка	1
63	487027	Втулка	1
63	487027	Втулка	1
63	487027	Втулка	1
64	984225	Манжета	1
64	984225	Манжета	1
64	984225	Манжета	1
64	984225	Манжета	1
65	984219	Уплотнительная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
