Поворот трансмиссия — HITACHI UH30

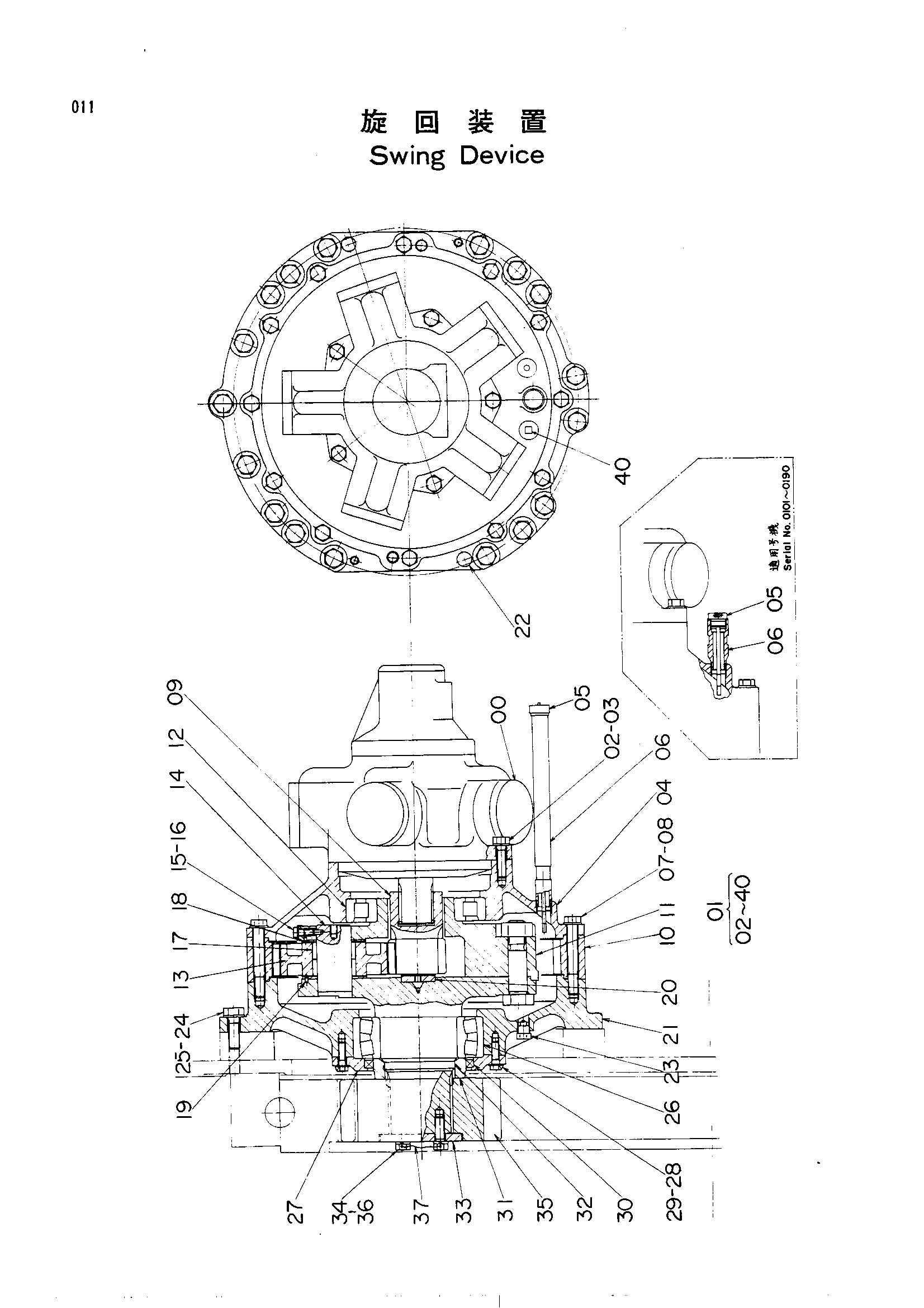

Заводская схема «Поворот трансмиссия» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9403333 | Устройство поворот | 2 | |
| 00 | 4085850 | Гидромотор плунжер | 1 |
| 00 | 4513989 замена: 4085850 | Гидромотор плунжер | 1 |
| 01 | 9013891 | Устройство поворот | 1 |
| 02 | M122071 | Болт | 5 |
| 03 | 4062774 | Шайба | 5 |
| 04 | 1500403 | Крышка | 1 |
| 05 | 4090578 | Указатель уровня | 1 |
| 05 | 4513783 | Указатель уровня | 1 |
| 05 | 9714443 | Указатель уровня | 1 |
| 06 | 3501276 | Трубка | 1 |
| 06 | 8021557 | Трубка | 1 |
| 07 | 4514571 | Болт | 12 |
| 08 | A590120 | Шайба | 12 |
| 09 | 3501277 | Солнечная шестерня | 1 |
| 10 | 2501448 | Коронная шестерня | 1 |
| 11 | 9400884 | Водило | 1 |
| 12 | 4513779 | Роликовый подшипник | 1 |
| 13 | 3501576 | Планетарная шестерня | 3 |
| 14 | 3502798 | Палец | 3 |
| 15 | 4513787 | Болт ограничитель | 3 |
| 16 | A590412 | Шайба тонгуед | 3 |
| 17 | 4513780 | Игольчатый подшипник | 6 |
| 18 | 4513791 | Проставка | 6 |
| 19 | 4513788 | Палец | 6 |
| 20 | 4513785 | Пластина | 1 |
| 21 | 1500404 | Корпус | 1 |
| 22 | 4514572 | Установочный штифт | 2 |
| 23 | 960339 | Пробка магнит | 1 |
| 24 | M122471 | Болт | 17 |
| 25 | A590124 | Шайба | 17 |
| 26 | 4513781 | Подшипник: спх.рол | 1 |
| 27 | 4513809 | Крышка | 1 |
| 28 | M121650 | Болт | 12 |
| 29 | 4514052 | Шайба | 6 |
| 30 | 4514054 | Масляное уплотнение | 1 |
| 31 | 4513790 | Фиксатор | 1 |
| 32 | A810145 | Уплотнительное кольцо | 1 |
| 33 | 4513782 | Пластина | 1 |
| 34 | 4514051 | Болт | 4 |
| 35 | 3006008 | Шестерня | 1 |
| 36 | A590020 | Пружинная шайба | 4 |
| 36 | A590920 | Пружинная шайба | 4 |
| 37 | 4514053 | Провод | 2 |
| 40 | J75210 | Пробка масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
