Гидролинии рабочего оборудования <погрузчик> — HITACHI UH30

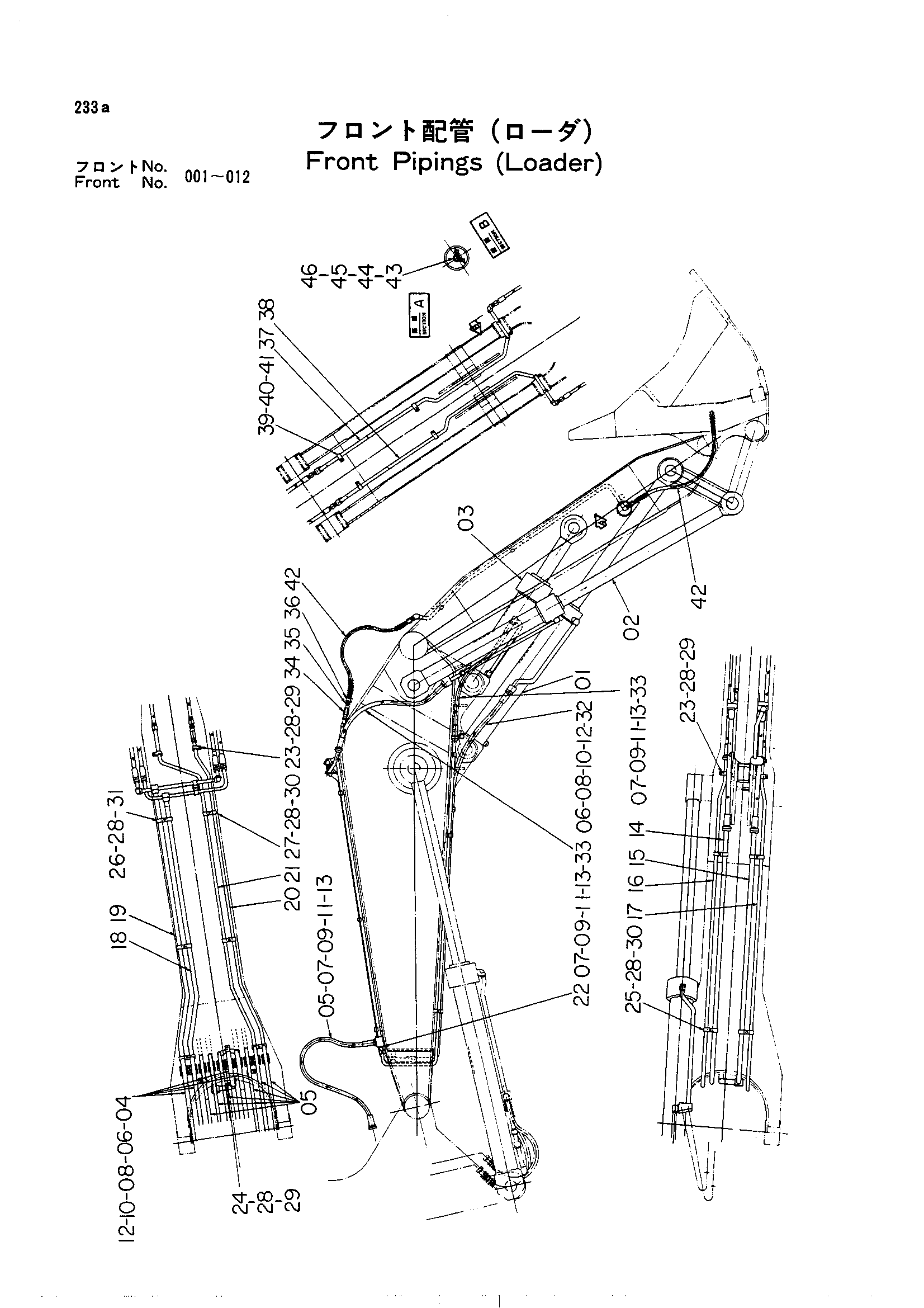

Заводская схема «Гидролинии рабочего оборудования <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4040837 замена: 4058786	Гидроцилиндр, рукоять	1
01	4058786	Гидроцилиндр, рукоять	1
02	4040156 замена: 4058785	Гидроцилиндр. наклон	2
02	4058785	Гидроцилиндр наклон	2
03	4040157 замена: 4058783	Гидроцилиндр. уровень	1
03	4058783	Гидроцилиндр. уровень	1
04	4031902	Шланг	4
05	4040483	Шланг	6
06	4510168 замена: 4508805	Уплотнительное кольцо	12
07	966993	Уплотнительное кольцо	24
08	4510180	Разъёмный фланец	24
09	4508800	Разъёмный фланец	48
10	A590912	Пружинная шайба	48
11	A590910	Пружинная шайба	96
12	M351240	Болт с внутренним шестигранником	48
13	M351040	Болт	96
14	7002606	Трубка	1
15	7002607	Трубка	1
16	7002608	Трубка	1
17	7002609	Трубка	1
18	7002610	Трубка	1
19	7002611	Трубка	1
20	7002612	Трубка	1
21	7002613	Трубка	1
22	94-2021	Пробка	6
23	4040481	Хомут трубки	7
24	4031910	Хомут	1
25	4040480	Хомут	4
26	4031909	Хомут	3
27	4040479	Хомут	4
28	A590912	Пружинная шайба	19
29	M111225	Болт	8
30	M111250	Болт	8
31	M111263	Болт	3
32	4031914 замена: 4053614	Шланг	2
32	4031914 замена: 4055257	Шланг	2
33	4040484 замена: 4053618	Шланг	6
33	4040484 замена: 4055259	Шланг	6
34	4039714	Клапан тхроттле	1
34	4512027 замена: 4039714	Клапан тхроттле	1
35	94-1706	Адаптер	1
36	94-0693	Переходник S	1
37	7002614	Трубка (правый)	1
37	7003193	Трубка (правый)	1
38	7002615	Трубка (левый)	1
38	7003194	Трубка (левый)	1
39	4040481	Хомут трубки	6
39	4040481	Хомут трубки	8
40	A590012 замена: A590912	Пружинная шайба	6
40	A590912	Пружинная шайба	8
41	M111225	Болт	6
41	M111225	Болт	8
42	4040485	Шланг	4
43	4000905	Хомут трубки	2
44	M111025	Болт	4
45	M501008	Гайка	4
46	A590910	Пружинная шайба	4
