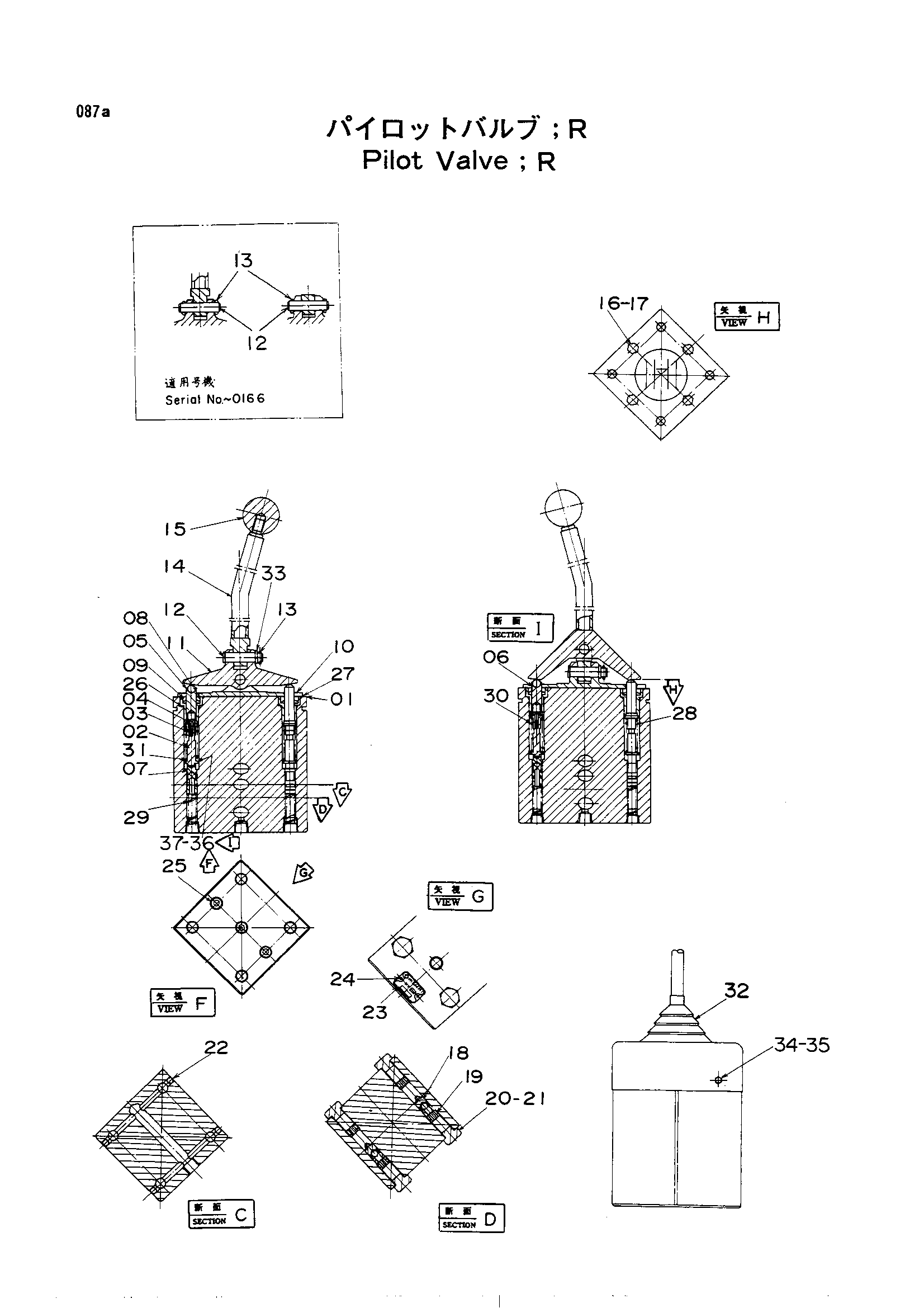

Пилотный клапан (правый) — HITACHI UH30

Заводская схема «Пилотный клапан (правый)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9402726	Пилотный клапан R	1
01	1500289	Корпус	1
02	4509489	Держатель пружина	4
03	4509488	Втулка	2
04	4509483	Болт	4
05	4063154	Толкатель	2
05	9402585 замена: 4063154	Толкатель	2
05	9402586	Толкатель	2
06	4063155	Толкатель	2
06	9402586 замена: 4063155	Толкатель	2
06	9402586	Толкатель	2
07	4509479	Золотник	4
08	4509487	Разъём	4
09	4506377	Манжета	4
10	3502022	Держатель	1
11	4509482	Кулачок	1
12	4062984	Палец	2
12	4101861	Палец	2
12	4506329 замена: 4062984	Палец	2
12	4506329 замена: A762516	Палец	2
13	A762516	Шплинт	2
13	A762516	Шплинт	4
13	A763016	Шплинт	2
14	7004836	Рычаг	1
14	7501023 замена: 7004836	Рычаг	1
15	445412	Рукоятка	1
16	M201018	Болт	4
17	A590010	Пружинная шайба	4
18	4509480	Золотник	3
19	4506316	Винт держатель	4
20	4506317	Пробка	4
21	957366	Уплотнительное кольцо	4
22	4009412	Шарик	8
23	4506435	Информационная табличка	1
24	M492564	Приводной винт	2
25	4012541	Пробка	4
26	4509180	Уплотнительное кольцо	4
27	4032452	Регулировочная шайба	3
28	4511016	Втулка	2
29	4036025	Пружина	4
30	4036026	Пружина	2
31	4034614	Пружина	2
32	3501504	Крышка рычаг	1
33	4101860	Шайба	2
34	A590105	Шайба	2
35	4079727	Болт	2
36	4118794	Регулировочная шайба	3
37	4118795	Регулировочная шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
