Обратные трубопроводы — HITACHI UH30

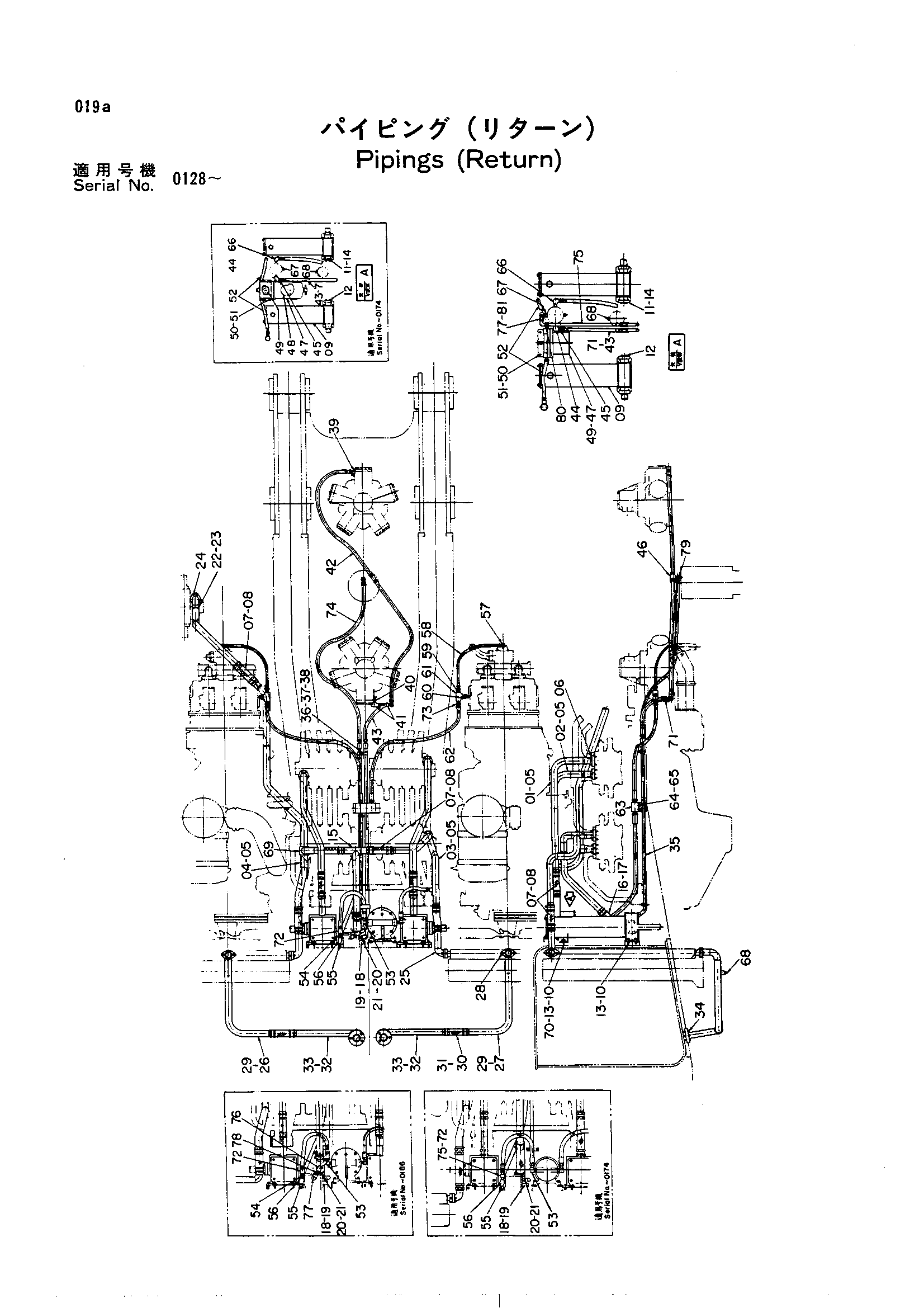

Заводская схема «Обратные трубопроводы» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7001832 | Трубка | 1 |
| 02 | 7001829 | Трубка | 1 |
| 03 | 7001833 | Трубка | 1 |
| 04 | 7004056 | Обратная трубка | 1 |
| 05 | A811040 | Уплотнительное кольцо | 4 |
| 06 | 4513287 | Болт с внутренним шестигранником | 16 |
| 07 | 4033341 замена: 4081954 | Шланг | 7 |
| 07 | 4081954 | Резиновый шланг | 7 |
| 08 | 4504198 | Хомут шланга | 28 |
| 09 | 9017053 | Масляный фильтр | 2 |
| 10 | M111228 | Болт | 12 |
| 10 | M111236 | Болт | 12 |
| 11 | 4057750 | Крышка | 2 |
| 12 | M351232 | Болт с внутренним шестигранником | 8 |
| 13 | A590912 | Пружинная шайба | 12 |
| 14 | A811050 | Уплотнительное кольцо | 2 |
| 15 | 7004057 | Обратная трубка | 1 |
| 16 | 4033341 замена: 4081954 | Шланг | 1 |
| 16 | 4081954 | Резиновый шланг | 1 |
| 17 | 4504198 | Зажим шланг | 4 |
| 18 | 8003589 | Трубка | 1 |
| 19 | A810070 | Уплотнительное кольцо | 1 |
| 20 | M111045 | Болт | 3 |
| 21 | A590910 | Пружинная шайба | 3 |
| 22 | 8007434 | Обратная трубка | 1 |
| 23 | A811040 | Уплотнительное кольцо | 1 |
| 24 | 4513287 | Болт с внутренним шестигранником | 4 |
| 25 | 8007435 | Обратная трубка | 2 |
| 26 | 7004058 | Обратная трубка | 1 |
| 27 | 7004059 | Обратная трубка | 1 |
| 28 | M351236 | Болт с внутренним шестигранником | 8 |
| 29 | A811045 | Уплотнительное кольцо | 4 |
| 30 | 4033341 замена: 4081954 | Шланг | 2 |
| 30 | 4081954 | Резиновый шланг | 2 |
| 31 | 4504198 | Зажим шланг | 8 |
| 32 | 8007436 | Обратная трубка | 2 |
| 33 | A811050 | Уплотнительное кольцо | 2 |
| 34 | M351036 | Болт с внутренним шестигранником | 6 |
| 35 | 9704809 | Трубка дренажный | 2 |
| 36 | 4053594 | Хомут трубки | 2 |
| 37 | M111040 | Болт | 2 |
| 38 | A590910 | Пружинная шайба | 2 |
| 39 | 94-1403 | Угловой штуцер | 2 |
| 40 | 94-1703 | Адаптер | 2 |
| 41 | 94-0662 | Тройник | 2 |
| 42 | 4057849 | Резиновый шланг | 2 |
| 43 | 4054351 | Шланг | 2 |
| 44 | 94-0633 | Угловой штуцер | 1 |
| 45 | 94-1603 | Переходник | 1 |
| 46 | J70084 | Разъём | 1 |
| 47 | 4512563 | Фильтр | 1 |
| 47 | 9030518 | Бйпасс фильтр в сборе | 1 |
| 48 | 4034435 | Фильтр | 1 |
| 48 | 4095346 | Фильтрующий элемент | 1 |
| 49 | 4512696 | Фильтрующий элемент | 1 |
| 50 | M111240 | Болт | 4 |
| 51 | A590912 | Пружинная шайба | 4 |
| 52 | 4054351 | Шланг | 2 |
| 53 | 94-1403 | Угловой штуцер | 2 |
| 54 | 94-1902 | Адаптер | 1 |
| 55 | 94-1702 | Адаптер | 1 |
| 56 | 986953 | Обратный клапан | 1 |
| 57 | 94-1402 | Угловой штуцер | 2 |
| 58 | 4055247 | Шланг | 2 |
| 59 | 94-1609 | Втулка | 2 |
| 60 | J70786 | Адаптер | 2 |
| 61 | J70486 | Тройник | 2 |
| 62 | 4055249 | Шланг | 3 |
| 63 | 8004695 | Коллектор | 1 |
| 64 | M111020 | Болт | 3 |
| 65 | A590910 | Пружинная шайба | 3 |
| 66 | 94-0633 | Угловой штуцер | 1 |
| 67 | 94-2024 | Пробка | 2 |
| 68 | 94-2023 | Пробка | 3 |
| 69 | 94-2022 | Пробка | 1 |
| 70 | A590112 | Шайба | 4 |
| 71 | 94-1303 | Адаптер | 2 |
| 72 | 94-0677 | Разъём S | 1 |
| 73 | 94-1304 | Адаптер | 3 |
| 74 | 4055260 | Резиновый шланг | 1 |
| 75 | 4029798 | Резиновый шланг | 1 |
| 76 | J70284 | Угловой штуцер | 1 |
| 77 | 94-0648 | Угловой штуцер | 1 |
| 77 | 94-0648 | Угловой штуцер | 2 |
| 78 | J70784 | Адаптер | 1 |
| 79 | 94-1403 | Угловой штуцер | 1 |
| 80 | 94-1303 | Адаптер | 1 |
| 81 | 4038215 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
