Трубопроводы системы смазки <погрузчик> — HITACHI UH30

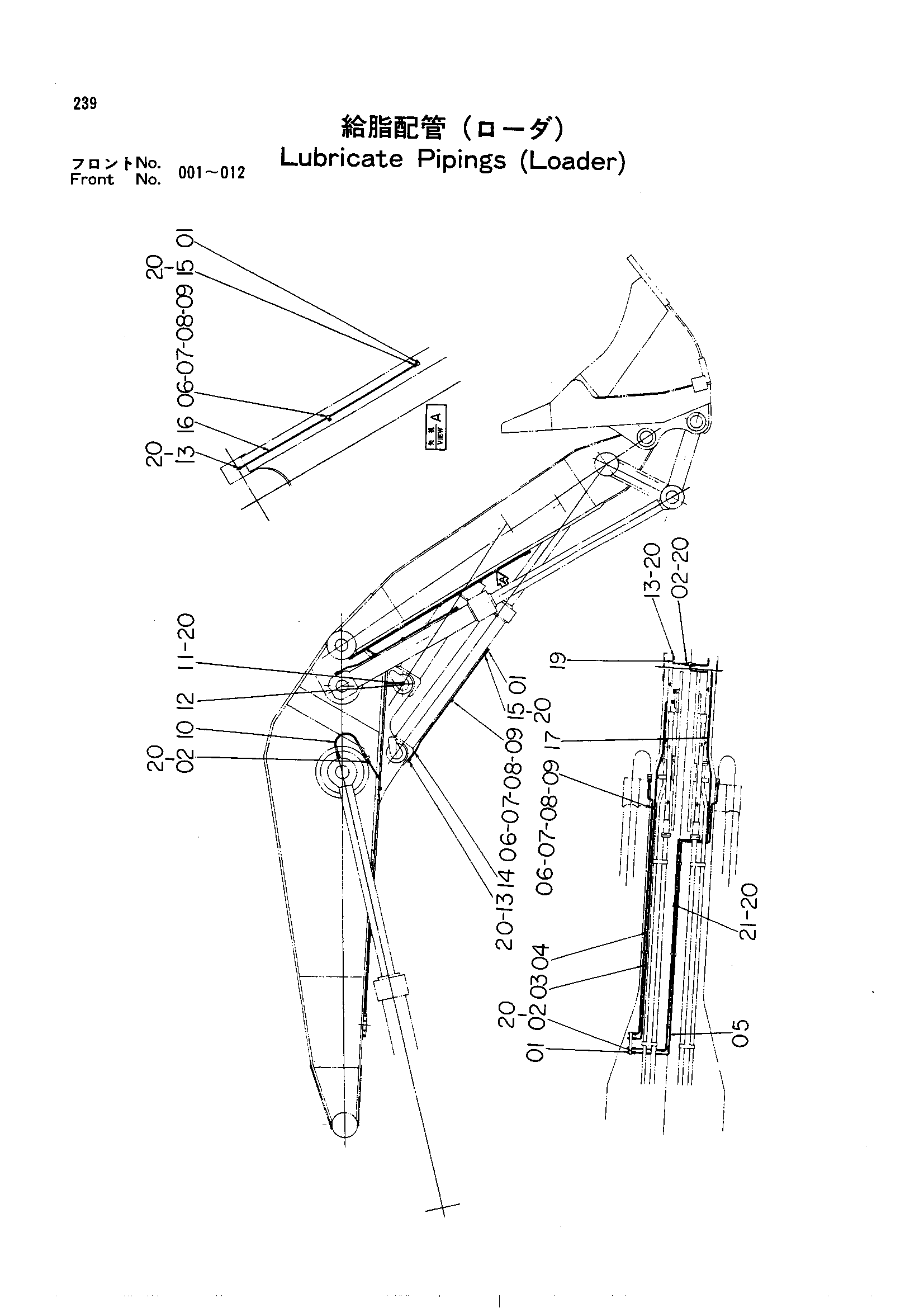

Заводская схема «Трубопроводы системы смазки <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J75481 | Штуцер | 12 |
| 02 | 4507113 | Штуцер: трубка | 9 |
| 03 | 2003794 замена: 3008637 | Трубка | 1 |
| 04 | 2003795 замена: 3008638 | Трубка | 1 |
| 04 | 2003795 замена: 4057013 | Трубка | 1 |
| 04 | 2003795 замена: 4059392 | Трубка | 1 |
| 05 | 2003797 | Трубка | 1 |
| 06 | 4032160 | Хомут | 11 |
| 07 | 4032161 | Резиновая прокладка | 11 |
| 08 | M111225 | Болт | 11 |
| 09 | A590912 | Пружинная шайба | 11 |
| 10 | 4032244 замена: 4055295 | Резиновый шланг | 2 |
| 10 | 4032244 замена: 94-1301 | Резиновый шланг | 2 |
| 11 | 4507112 | Угловой штуцер | 1 |
| 12 | 4031492 | Адаптер.с | 1 |
| 13 | 4032178 замена: 4068303 | Угловой штуцер | 7 |
| 14 | 4040482 замена: 4057761 | Трубка | 3 |
| 14 | 4040482 замена: 4068303 | Трубка | 3 |
| 15 | 4032177 | Штуцер трубки | 3 |
| 16 | 4040963 | Трубка | 2 |
| 16 | 4048885 замена: 4057762 | Трубка | 2 |
| 16 | 4048885 замена: 4068303 | Трубка | 2 |
| 17 | 2004262 | Трубка | 1 |
| 18 | 3006474 | Трубка | 1 |
| 19 | 4045023 | Трубка | 2 |
| 20 | 4026393 | Кольцо: вставка | 24 |
| 21 | 4013688 | Унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
