Основные гидролинии (2) — HITACHI UH30

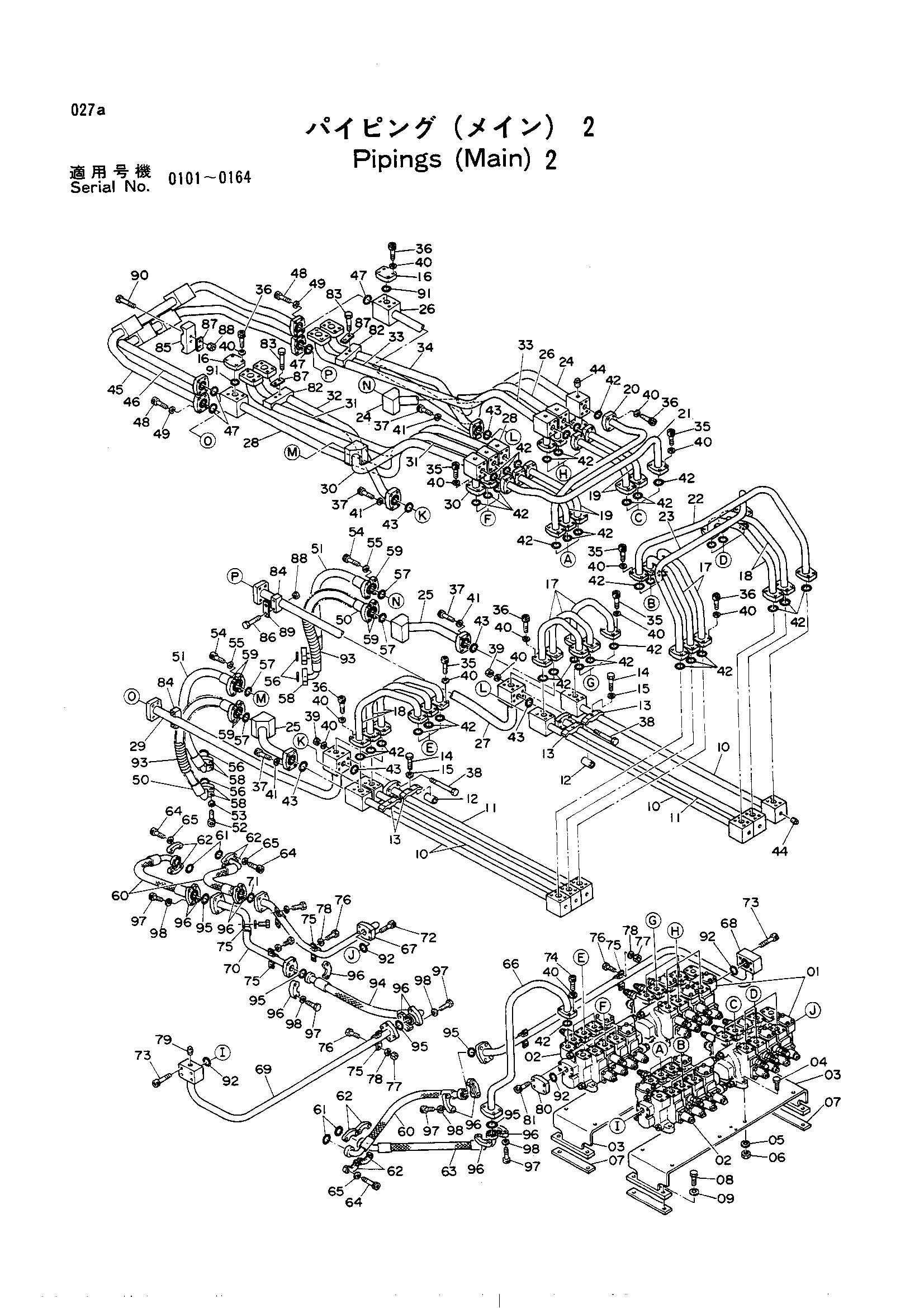

Заводская схема «Основные гидролинии (2)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4513986	Гидрораспределитель	2
02	4513987	Гидрораспределитель	2
03	8003564	Опора	2
03	8007627	Опора	2
04	M111650	Болт	16
04	M111656	Болт	16
05	A590016 замена: A590916	Пружинная шайба	16
05	A590916	Пружинная шайба	16
06	M501613	Гайка	16
07	4508947	Резиновая прокладка	4
08	M111636	Болт	8
08	M111640	Болт	8
09	A590416	Шайба тонгуед	8
09	A590916	Пружинная шайба	8
10	8500966	Трубка	4
11	8007474	Трубка	2
11	8500967 замена: 8007474	Трубка	2
12	4032796	Проставка	2
13	4053600	Хомут трубки	4
13	4508899	Хомут трубки	4
14	M111245	Болт	4
14	M111263	Болт	4
15	A590012 замена: A590912	Пружинная шайба	4
15	A590912	Пружинная шайба	4
16	4057713	Крышка	10
16	4508951 замена: 4057713	Крышка	10
16	4508951 замена: A811035	Крышка	10
17	8003560 замена: 8007461	Трубка	5
17	8007461	Трубка	5
18	8003561 замена: 8007462	Трубка	5
18	8007462	Трубка	5
19	8007463	Трубка	4
19	8500984 замена: 8007463	Трубка	4
20	8004628 замена: 8007464	Трубка	1
20	8007464	Трубка	1
21	8004629 замена: 8007465	Трубка	1
21	8007465	Трубка	1
22	8004630 замена: 8007466	Трубка	1
22	8007466	Трубка	1
23	8004631 замена: 8007467	Трубка	1
23	8007467	Трубка	1
24	8007468	Трубка	1
24	8500848 замена: 8007468	Трубка	1
25	8007469	Трубка	2
25	8500965 замена: 8007469	Трубка	2
26	8007470	Трубка	1
26	8500961 замена: 8007470	Трубка	1
27	8500958	Трубка	1
28	8007471	Трубка	1
28	8500962 замена: 8007471	Трубка	1
29	8500957	Трубка	1
30	8007472	Трубка	1
30	8500847 замена: 8007472	Трубка	1
31	8004634 замена: 8007473	Трубка	1
31	8007473	Трубка	1
32	8004635 замена: 8007475	Трубка	1
32	8007475	Трубка	1
33	8004633 замена: 8007476	Трубка	1
33	8007476	Трубка	1
34	8004632 замена: 8007477	Трубка	1
34	8007477	Трубка	1
35	4513287	Болт с внутренним шестигранником	128
36	M351036	Болт с внутренним шестигранником	80
37	M111240 замена: M351240	Болт	16
37	M351240	Болт с внутренним шестигранником	16
38	M111002	Болт	8
39	M501008	Гайка	8
40	A590010 замена: A590910	Пружинная шайба	88
40	A590910	Пружинная шайба	8
41	A590012 замена: A590912	Пружинная шайба	16
42	A811040	Уплотнительное кольцо	42
42	A811040	Уплотнительное кольцо	44
43	A811045	Уплотнительное кольцо	4
44	94-2022	Пробка	12
45	7004085	Трубка	1
45	7500751	Трубка	1
46	7004086	Трубка	1
46	7500752	Трубка	1
47	A811045	Уплотнительное кольцо	4
48	M111240	Болт	16
48	M351240	Болт с внутренним шестигранником	16
49	A590012 замена: A590912	Пружинная шайба	16
50	4038302	Шланг	2
51	4038303	Шланг	2
52	M211040	Болт	16
53	A590010 замена: A590910	Пружинная шайба	16
53	A590910	Пружинная шайба	16
54	M111240	Болт	16
55	A590012 замена: A590910	Пружинная шайба	16
55	A590912	Пружинная шайба	16
56	966993	Уплотнительное кольцо	4
57	4508805	Уплотнительное кольцо	4
58	4075852	Разъёмный фланец	8
58	4508800	Разъёмный фланец	8
59	4508801	Фланец спилт	8
60	4031893	Шланг	3
60	4077731	Шланг	3
61	966993	Уплотнительное кольцо	4
62	4075852	Разъёмный фланец	8
62	4508800	Разъёмный фланец	8
63	4031894	Шланг	1
63	4077734	Шланг	1
64	M111040	Болт	16
65	A590010 замена: A590910	Пружинная шайба	40
65	A590910	Пружинная шайба	16
66	8004320 замена: 8007478	Трубка	1
66	8007478	Трубка	1
66	8011513	Трубка	1
67	8004691 замена: 8007479	Трубка	1
67	8007479	Трубка	1
67	8011514	Трубка	1
68	8007480	Трубка	1
68	8011515	Трубка	1
68	8500963 замена: 8007480	Трубка	1
68	8500963 замена: A811040	Трубка	1
69	8007481	Трубка	1
69	8011516	Трубка	1
69	8500964 замена: 8007481	Трубка	1
69	8500964 замена: A811040	Трубка	1
70	8500981	Трубка	1
70	9707498	Трубка	1
71	A811045	Уплотнительное кольцо	1
72	4513293	Болт с внутренним шестигранником	4
73	4032257	Болт.соккет	8
74	4513287	Болт с внутренним шестигранником	4
75	4039852	Хомут	6
75	4039852	Хомут	7
76	M111025	Болт	12
76	M111025	Болт	14
77	M501008	Гайка	6
77	M501008	Гайка	12
78	A590010 замена: A590910	Пружинная шайба	12
78	A590910	Пружинная шайба	6
79	4511653 замена: 94-2023	Пробка	1
79	94-2023	Пробка	1
80	4057714	Крышка	1
80	4513268 замена: 4057714	Крышка	1
80	4513268 замена: A811040	Крышка	1
81	4053856	Болт	4
82	4032284	Хомут трубки	2
82	4058334	Хомут трубки	2
83	M111232	Болт	2
83	M111245	Болт	4
84	4032285	Хомут трубки	2
84	4058347	Хомут трубки	8
85	4032287	Хомут трубки	1
85	4058334	Хомут трубки	1
86	M111263	Болт	4
86	M111271	Болт	16
87	442687	Стопорная пластина	3
87	A590012 замена: A590912	Пружинная шайба	4
88	M501210	Гайка	4
89	A590012 замена: A590912	Пружинная шайба	2
89	D46612	Стопорная шайба	8
90	M111263	Болт	2
90	M111280	Болт	2
91	A811035	Уплотнительное кольцо	10
91	A811040	Уплотнительное кольцо	10
92	A811040	Уплотнительное кольцо	3
92	A811045	Уплотнительное кольцо	3
93	4044420	Защитный кожух	1
94	4031893	Резиновый шланг	1
94	4077730	Резиновый шланг	1
95	4508805	Уплотнительное кольцо	6
95	966993	Уплотнительное кольцо	6
96	4508800	Разъёмный фланец	12
96	4510180	Разъёмный фланец	12
97	M111040	Болт	24
97	M111245	Болт	24
98	A590910	Пружинная шайба	24
98	A590912	Пружинная шайба	24
