Каталог запчастей HITACHI
Гидролинии рабочего оборудования <погрузчик> — HITACHI UH30

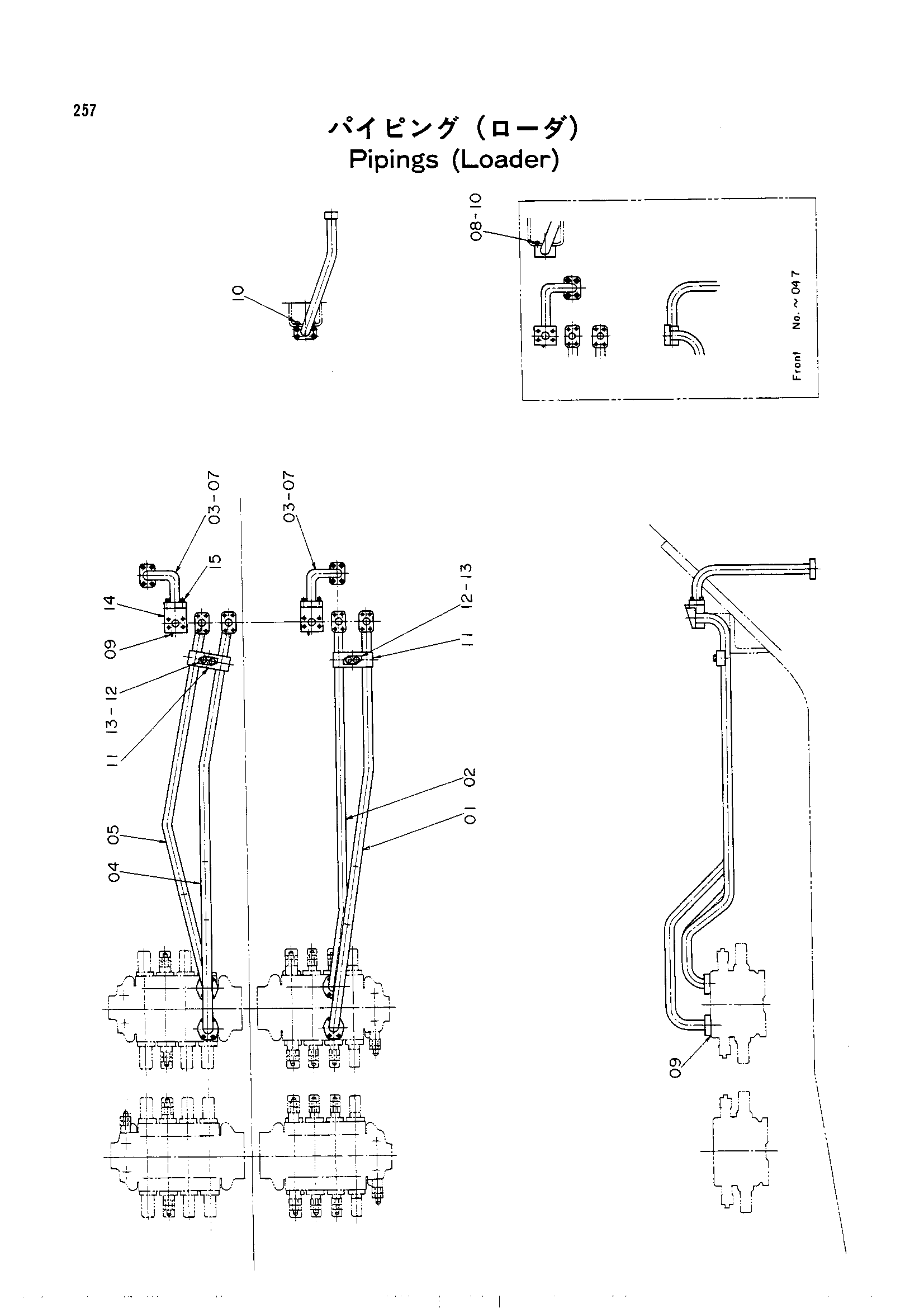

Заводская схема «Гидролинии рабочего оборудования <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9012536 | Трубопроводы в сборе | 1 | |
| 9017116 | Трубопроводы в сборе | 1 | |
| 01 | 8007187 замена: 8007497 | Трубка | 1 |
| 01 | 8007494 | Трубка | 1 |
| 01 | 8011507 | Трубка | 1 |
| 01 | 8017720 | Трубка | 1 |
| 02 | 8007186 замена: 8007495 | Трубка | 1 |
| 02 | 8007495 | Трубка | 1 |
| 02 | 8011508 | Трубка | 1 |
| 02 | 8017721 | Трубка | 1 |
| 03 | 8004608 замена: 8007496 | Трубка | 1 |
| 03 | 8007496 | Трубка | 1 |
| 03 | 9711642 | Трубка | 1 |
| 04 | 8004680 замена: 8007497 | Трубка | 1 |
| 04 | 8007497 | Трубка | 1 |
| 04 | 8011509 | Трубка | 1 |
| 04 | 8017718 | Трубка | 1 |
| 05 | 8004681 замена: 8007498 | Трубка | 1 |
| 05 | 8007498 | Трубка | 1 |
| 05 | 8011510 | Трубка | 1 |
| 05 | 8017719 | Трубка | 1 |
| 06 | 8004609 замена: 8007499 | Трубка | 1 |
| 06 | 8007499 | Трубка | 1 |
| 06 | 9711641 | Трубка | 1 |
| 07 | A811040 | Уплотнительное кольцо | 6 |
| 07 | A811040 | Уплотнительное кольцо | 8 |
| 08 | A590010 | Пружинная шайба | 4 |
| 09 | 94-2021 | Пробка | 2 |
| 10 | M111025 | Болт | 4 |
| 10 | M351025 | Болт с внутренним шестигранником | 4 |
| 11 | 4040479 | Хомут | 2 |
| 11 | 4058335 | Хомут трубки | 2 |
| 12 | M111225 | Болт | 2 |
| 12 | M111250 | Болт | 4 |
| 13 | 442687 | Стопорная пластина | 2 |
| 13 | A590012 | Пружинная шайба | 2 |
| 14 | 3018028 | Блок | 2 |
| 15 | M351240 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
