Основные гидролинии (2) — HITACHI UH30

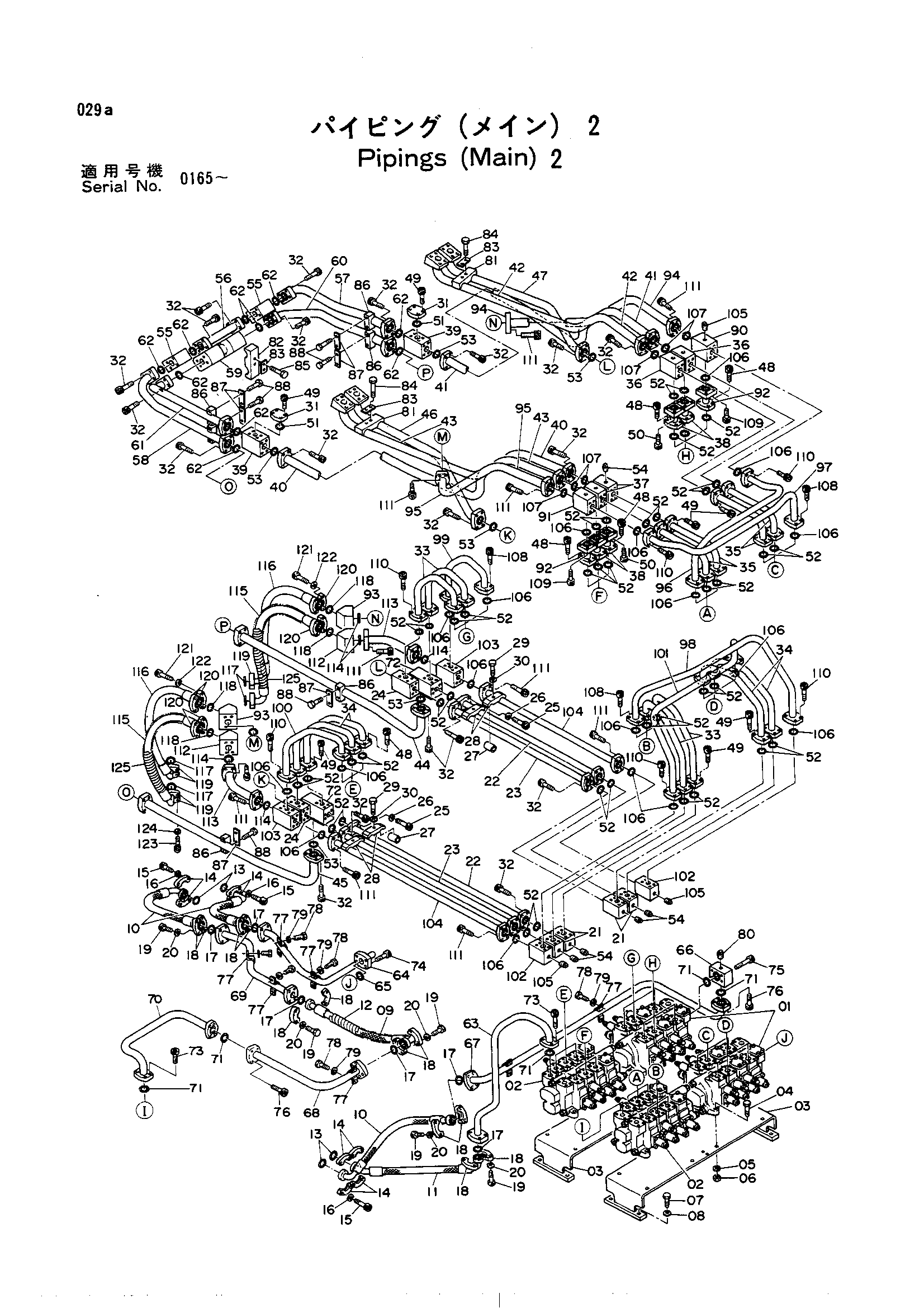

Заводская схема «Основные гидролинии (2)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4513986	Гидрораспределитель	2
02	4513987	Гидрораспределитель	2
03	8007627	Опора	2
04	M111656	Болт	16
05	A590916	Пружинная шайба	16
06	M501613	Гайка	16
07	M111636	Болт	8
08	A590916	Пружинная шайба	8
09	4077730	Шланг	1
10	4077731	Шланг	3
11	4077734	Шланг	1
12	4044420	Защитный кожух	1
13	966993	Уплотнительное кольцо	4
14	4075852	Разъёмный фланец	8
15	M111040	Болт	16
16	A590910	Пружинная шайба	16
17	4508805	Уплотнительное кольцо	6
18	4075853	Разъёмный фланец	12
18	4510180 замена: 4075853	Разъёмный фланец	12
18	4510180 замена: M111245	Разъёмный фланец	12
19	M111240	Болт	24
19	M111245	Болт	24
20	A590912	Пружинная шайба	24
21	4102936	Блок	4
22	9711488	Трубка	2
23	9711489	Трубка	2
24	3017785	Блок	2
25	M111036	Болт	8
26	A590910	Пружинная шайба	8
27	4032796	Проставка	2
28	4053600	Хомут	4
29	M111263	Болт	4
30	A590912	Пружинная шайба	4
31	4057713	Крышка	10
32	M351236	Болт с внутренним шестигранником	104
33	8007461	Трубка	4
34	8007462	Трубка	4
35	8007463	Трубка	4
36	3017787	Блок	2
37	3017788	Блок	2
38	9711487	Трубка	4
39	3017789	Блок	2
40	8017404	Трубка	1
41	8017405	Трубка	1
42	8017426	Трубка	1
42	8017973 замена: 4107726	Трубка	1
42	8017973 замена: 8017426	Трубка	1
43	8017427	Трубка	1
43	8017974 замена: 4107726	Трубка	1
43	8017974 замена: 8017427	Трубка	1
44	9711484	Трубка	1
45	9711485	Трубка	1
46	8007475 замена: 4107726	Трубка	1
46	8007475 замена: 8015435	Трубка	1
46	8015435	Трубка	1
47	8007477 замена: 4107726	Трубка	1
47	8007477 замена: 8015436	Трубка	1
47	8015436	Трубка	1
48	4513287	Болт с внутренним шестигранником	96
49	M351036	Болт с внутренним шестигранником	56
50	M351032	Болт с внутренним шестигранником	16
51	A811035	Уплотнительное кольцо	10
52	A811040	Уплотнительное кольцо	40
53	A811045	Уплотнительное кольцо	10
54	94-2022	Пробка	8
55	4102017	Блок	2
56	9711328	Трубка	1
57	9711329	Трубка	1
58	9711330	Трубка	1
59	3017506	Коллектор	1
60	9711317	Трубка	1
61	9711318	Трубка	1
62	A811045	Уплотнительное кольцо	10
63	8011513	Трубка	1
64	8011514	Трубка	1
65	A811045	Уплотнительное кольцо	1
66	4102935	Блок	2
67	8017403	Трубка	1
68	9711490	Трубка	1
69	9707498	Трубка	1
70	4057714	Крышка	1
71	A811040	Уплотнительное кольцо	7
72	3017784	Блок	2
73	4513287	Болт с внутренним шестигранником	4
74	4513293	Болт с внутренним шестигранником	4
75	4032257	Болт.соккет	8
76	M351236	Болт с внутренним шестигранником	8
77	4039852	Хомут	8
78	M111025	Болт	16
79	A590910	Пружинная шайба	16
80	94-2023	Пробка	2
81	4058334	Хомут трубки	2
82	4105147	Хомут	1
83	442687	Стопорная пластина	3
84	M111245	Болт	4
85	M111290	Болт	2
86	4058347	Хомут трубки	8
87	D46612	Стопорная шайба	8
88	M111271	Болт	16
89	4053856	Болт	4
90	3017787	Блок	1
91	3017788	Блок	1
92	9711487	Трубка	2
93	3017786	Блок	2
94	8017406	Трубка	1
95	8017407	Трубка	1
96	8007464	Трубка	1
97	8007465	Трубка	1
98	8007466	Трубка	1
99	8007461	Трубка	1
100	8007462	Трубка	1
101	8007467	Трубка	1
102	4102936	Блок	2
103	3017785	Блок	2
104	9711489	Трубка	2
105	94-2022	Пробка	4
106	A811040	Уплотнительное кольцо	20
107	A811045	Уплотнительное кольцо	6
108	4513287	Болт с внутренним шестигранником	32
109	M351032	Болт с внутренним шестигранником	8
110	M351036	Болт с внутренним шестигранником	24
111	M351236	Болт с внутренним шестигранником	48
112	3017786	Блок	2
113	9711486	Трубка	2
114	A811045	Уплотнительное кольцо	4
115	4038302	Шланг	2
116	4038303	Шланг	2
117	966993	Уплотнительное кольцо	4
118	4508805	Уплотнительное кольцо	4
119	4075852	Разъёмный фланец	8
120	4075853	Разъёмный фланец	8
120	4510180	Разъёмный фланец	8
121	M111240	Болт	16
121	M111245	Болт	16
122	A590912	Пружинная шайба	16
123	M211040	Болт	16
124	A590910	Пружинная шайба	16
125	4044420	Защитный кожух	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
