Механизм натяжения гидроцилиндр — HITACHI UH30

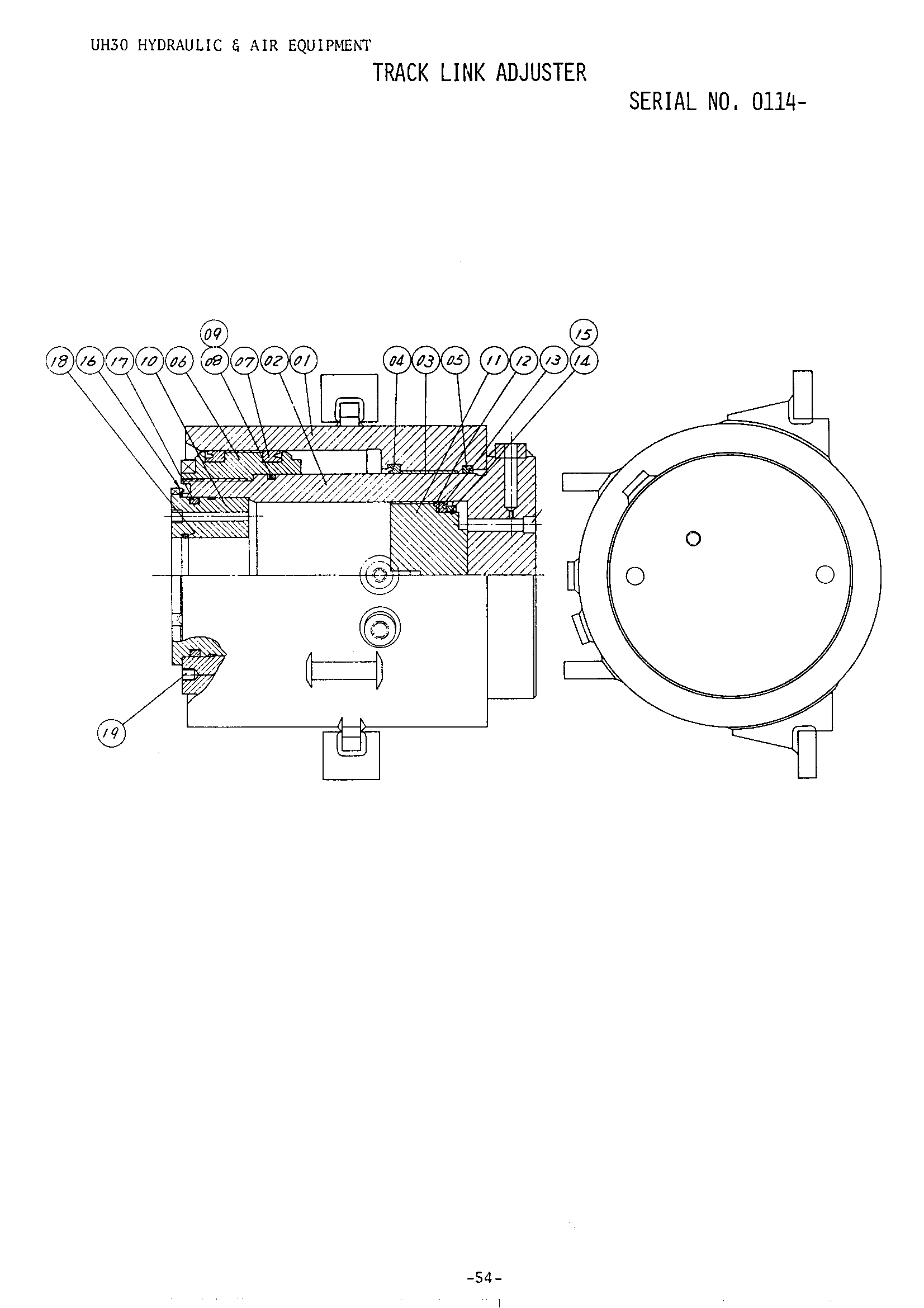

Заводская схема «Механизм натяжения гидроцилиндр» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3018252 замена: 4105066 | Механизм натяжения | 1 | |
| 4060569 замена: 3018252 | Механизм натяжения | 1 | |
| 01 | 4065558 | Гидроцилиндр трубка | 1 |
| 02 | 4065559 замена: 4130898 | Поршень шток | 1 |
| 02 | 4130898 замена: 4105066 | Поршень шток | 1 |
| 03 | 4067218 | Втулка | 1 |
| 04 | 4067217 | У-ринг | 1 |
| 05 | 4067216 | Кольцо випеер | 1 |
| 06 | 4067216 | Кольцо випеер | 1 |
| 07 | 4035669 | У-ринг | 2 |
| 08 | 4067097 | Уплотнительное кольцо | 1 |
| 09 | 4067214 | Опорное кольцо | 1 |
| 10 | 4035665 | Головка гидроцилиндра | 1 |
| 11 | 4059080 | Поршень 2 | 1 |
| 12 | 934282 | Хеел нейлоновый | 1 |
| 13 | 4039636 | У-ринг | 1 |
| 14 | 4506141 | Держатель у-ринг | 1 |
| 15 | 992631 | Ограничитель | 1 |
| 16 | 4035664 | Стопорная шайба | 1 |
| 17 | 4035660 | Уплотнительное кольцо | 1 |
| 18 | 4035658 | Уплотнительное кольцо | 1 |
| 19 | 4067093 | Винт | 1 |
| 20 | 4067092 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
