Крышка (D) — HITACHI UH30

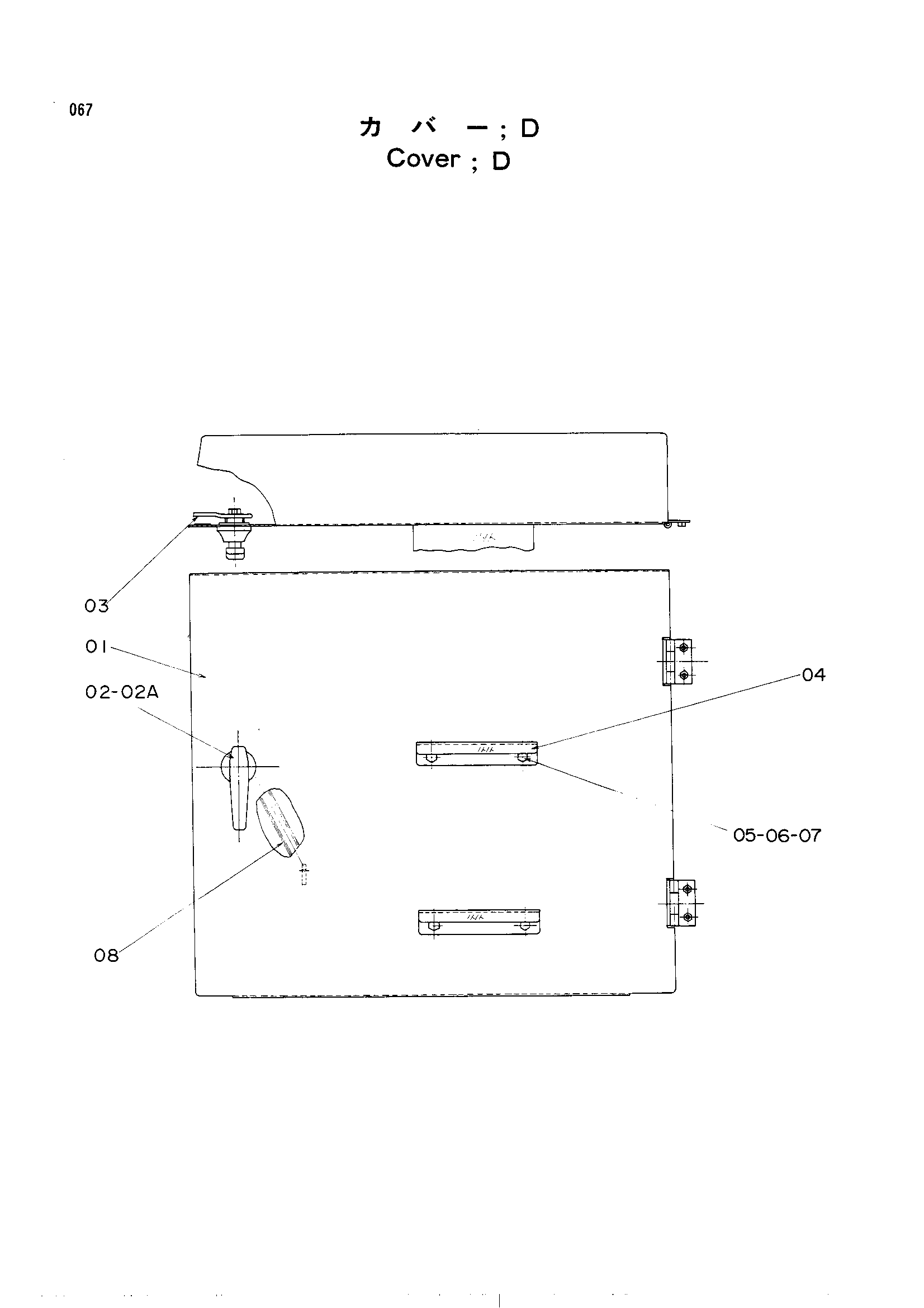

Заводская схема «Крышка (D)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9010428 | Крышка D в сборе | 1 | |
| 01 | 7001761 | Крышка | 1 |
| 02 | 4041085 замена: 4087910 | Рукоятка | 1 |
| 02 | 4087910 | Рукоятка | 1 |
| 02 | 970116 | Рукоятка | 1 |
| 02A | 4041081 | Шпонка | 2 |
| 02A | 971306 | Шпонка | 2 |
| 03 | 4045843 | Стопорная пластина | 1 |
| 03 | 4507435 | Стопорная пластина | 1 |
| 04 | 4509185 | Ступень | 2 |
| 05 | M111222 | Болт | 4 |
| 06 | M501210 | Гайка | 4 |
| 07 | A590010 | Пружинная шайба | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | 4501982 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
