Гидролинии рабочего оборудования <для дредгер> — HITACHI UH30

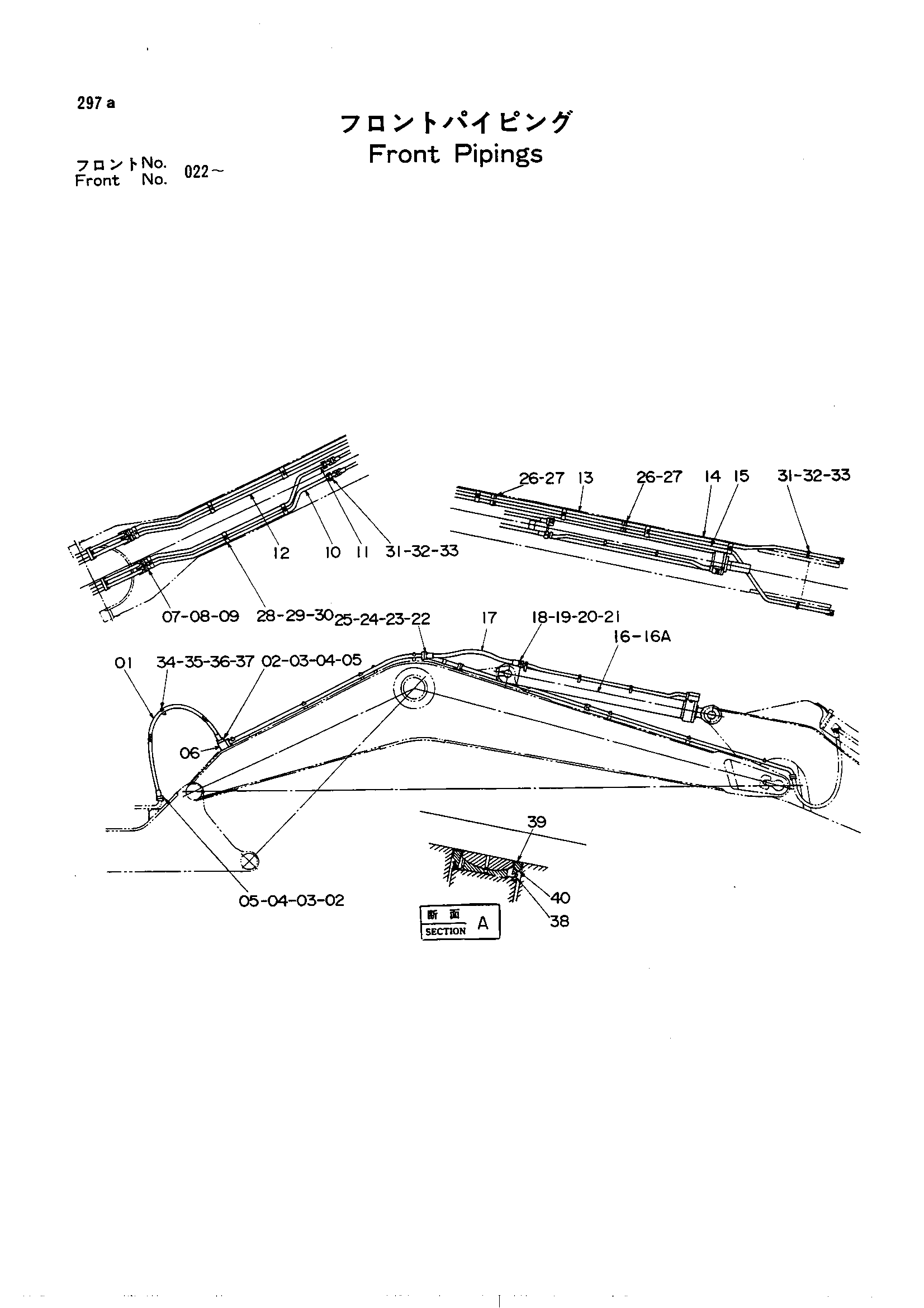

Заводская схема «Гидролинии рабочего оборудования <для дредгер>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4094581	Резиновый шланг	4
02	4508805	Уплотнительное кольцо	8
03	4075853	Разъёмный фланец	16
03	4510180 замена: 4075853	Разъёмный фланец	16
03	4510180 замена: M351245	Разъёмный фланец	16
04	M351240	Болт с внутренним шестигранником	32
04	M351240	Болт с внутренним шестигранником	32
04	M351245	Болт с внутренним шестигранником	32
05	A590912	Пружинная шайба	32
06	3018032 замена: 3019176	Блок	4
06	3018032 замена: 3019176	Блок	4
06	3019176	Блок	4
07	4510169	Уплотнительное кольцо	4
08	M351650	Болт с внутренним шестигранником	8
09	M351602	Болт с внутренним шестигранником	8
10	8017715	Трубка	1
10	8017715	Трубка	1
10	8020218	Трубка	1
11	8017714	Трубка	1
11	8017714	Трубка	1
11	8020217	Трубка	1
12	8017716	Трубка	1
12	8017716	Трубка	1
12	8020219	Трубка	1
13	9711648	Трубка	2
14	8017712	Трубка	1
15	8017713	Трубка	1
16	3023086 замена: 3023086	Гидроцилиндр рукояти	1
16	3023086 замена: 4123135	Гидроцилиндр рукояти	1
16	3023086 замена: 4123243	Гидроцилиндр рукояти	1
16	3023086 замена: 4123878	Гидроцилиндр рукояти	1
16	4131961 замена: 3023086	Гидроцилиндр рукояти	1
16	4131961 замена: 4123135	Гидроцилиндр рукояти	1
16	4131961 замена: 4123243	Гидроцилиндр рукояти	1
16	4131961 замена: 4123878	Гидроцилиндр рукояти	1
16	4131961 замена: 3023086	Гидроцилиндр рукояти	1
16	4131961 замена: 4123135	Гидроцилиндр рукояти	1
16	4131961 замена: 4123243	Гидроцилиндр рукояти	1
16	4131961 замена: 4123878	Гидроцилиндр рукояти	1
16A	4102373 замена: 4123135	Шток поршня	1
16A	4102373 замена: 4123243	Шток поршня	1
16A	4102373 замена: 4123878	Шток поршня	1
16A	4102373 замена: 4131316	Шток поршня	1
16A	4102373 замена: 4123135	Шток поршня	1
16A	4102373 замена: 4123243	Шток поршня	1
16A	4102373 замена: 4123878	Шток поршня	1
16A	4102373 замена: 4131316	Шток поршня	1
16A	4131316 замена: 4123135	Шток поршня	1
16A	4131316 замена: 4123243	Шток поршня	1
16A	4131316 замена: 4123878	Шток поршня	1
16A	4131316 замена: 4131316	Шток поршня	1
17	4094582	Резиновый шланг	2
18	4508805	Уплотнительное кольцо	2
19	4075853	Фланец	4
19	4510180 замена: 4122094	Фланец	4
19	4510180 замена: 4075853	Разъёмный фланец	0
20	4122094	Разъём	8
20	M351240	Болт с внутренним шестигранником	8
20	M351240	Болт с внутренним шестигранником	8
21	A590912	Пружинная шайба	8
22	4510169	Уплотнительное кольцо	2
23	4075854	Разъёмный фланец	4
24	4122096	Болт с внутренним шестигранником	8
24	M351663	Болт с внутренним шестигранником	8
24	M351663	Болт с внутренним шестигранником	8
25	A590916	Пружинная шайба	8
26	4510169	Уплотнительное кольцо	4
27	M351650	Болт	16
28	4058470	Хомут трубки	10
29	442687	Стопорная пластина	10
30	M111271	Болт	20
31	4058368	Хомут трубки	4
32	X4848	Шайба	4
33	M111271	Болт	8
34	4119421	Хомут	4
35	M111201	Болт	2
36	M511210	Гайка	4
37	A590112	Шайба	4
38	4123135	Пылезащитное уплотнение	4
39	4123878	Пылезащитное уплотнение	4
40	4123243	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
