Двигатель — HITACHI UH30

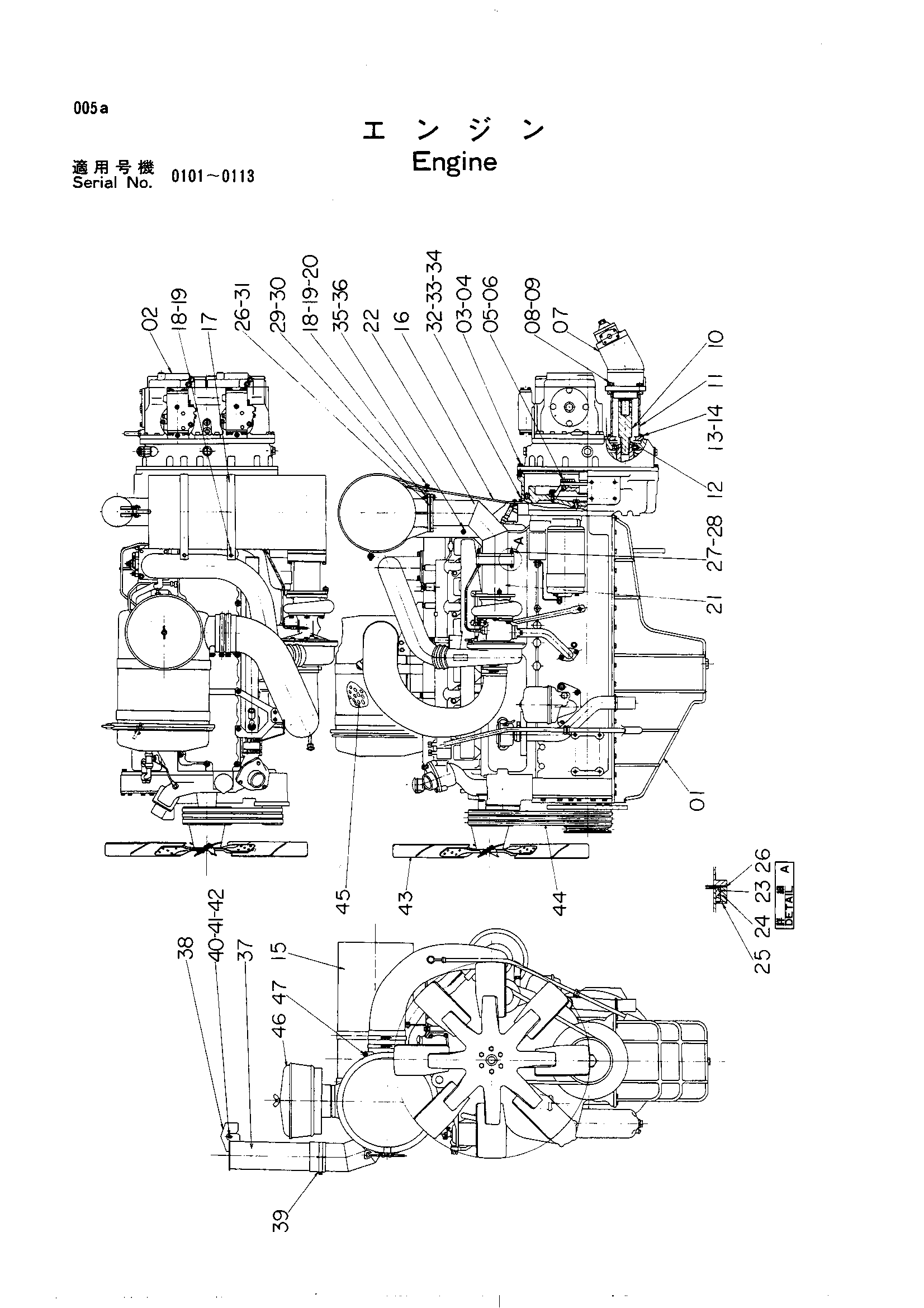

Заводская схема «Двигатель» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4050830	Двигатель	2
01	4512373	Двигатель	2
02	4513984	Насос плунжер	2
03	M211032	Болт	24
04	A590010 замена: A590910	Пружинная шайба	24
05	M211636	Болт	16
06	4504792	Стопорная пластина	8
07	4512936	Насос	2
08	M111036	Болт	8
09	A590010 замена: A590910	Пружинная шайба	8
10	3004030	Втулка	2
11	8003467	Трубка	2
12	4031263	Проставка	2
13	M341232	Болт с внутренним шестигранником	8
14	A590012 замена: A590912	Пружинная шайба	8
15	6500466	Глушитель	2
16	7501583	Кронштейн	2
17	3502505	Хомут	4
18	M111025	Болт	8
19	A590010 замена: A590910	Пружинная шайба	8
20	A590110	Шайба	4
21	8502025	Соединение	2
22	7501576	Выпускная труба	2
23	D47238	Кольцо	4
24	D33619	Пластина	2
25	D47236	Крышка	4
26	D41436	Прокладка	6
27	M101271	Болт	8
28	M521210	Гайка	16
29	M101245	Болт	8
30	M521210	Гайка	16
31	4038550	Пластина	2
32	A590114	Шайба	4
33	M211480	Болт	4
34	A590014 замена: A590914	Пружинная шайба	4
35	M211056	Болт	4
36	A590010 замена: A590910	Пружинная шайба	4
37	8502005	Трубка	2
38	8500780	Крышка	2
39	4512716 замена: M111050	Хомут шланга	2
39	4512716 замена: M521008	Хомут шланга	2
39	4512716 замена: 4034264	Хомут шланга	2
40	4046671	Болт	2
40	4504371	Болт	2
41	M531012	Корончатая гайка	2
42	A762020	Шплинт	2
43	4054595	Вентилятор	2
44	4054596	Ремень V (1=3 деталь)	2
45	4515089	Элемент	2
46	D911357	Фильтр PRE	2
47	4515088	Индикатор	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
