Электрооборудование — HITACHI UH30

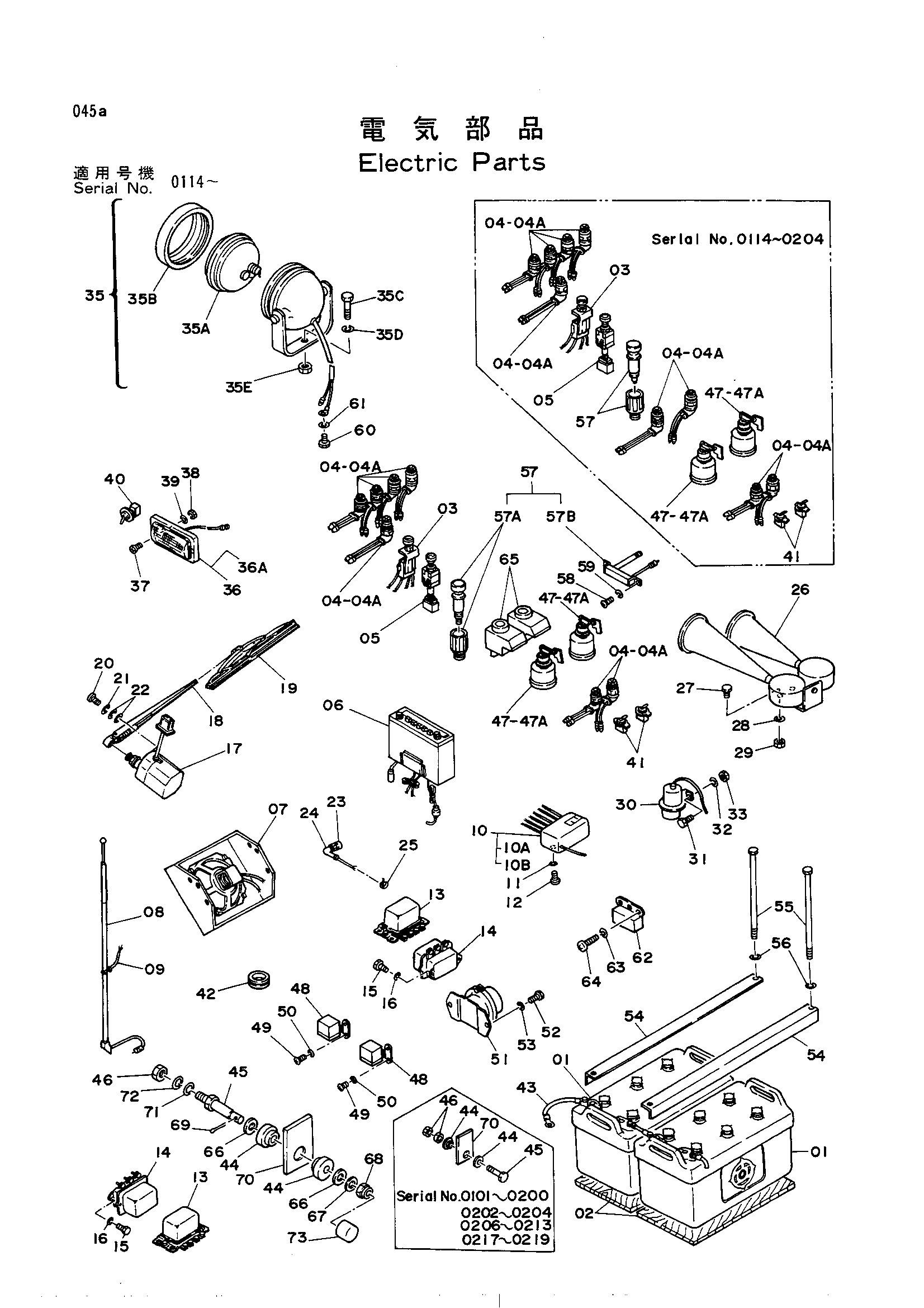

Заводская схема «Электрооборудование» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4503307	Аккумулятор	2
02	4509030	Воод	2
03	445092	Выключатель пулл	1
04	D910776	Фонарь пилотный	7
04	D910776	Фонарь пилотный	9
04A	4037223	Лампа	1
05	4009556	Выключатель	1
06	4043976	Радио	1
06-07	4054017	Радио	1
07	4505037	Динамик	1
08	4032061 замена: 4123177	Шток	1
08	4123177	Антенна	1
09	4054018	Питатель	1
09	4102096	Питатель	1
10	3000399	Короб предохранитель	1
10A	4508620	Предохранитель(30A)	1
10B	4508621	Предохранитель(15A)	1
11	A590906	Пружинная шайба	2
12	M430616	Винт	2
13	4515085	Реле	2
14	4515086	Регулятор	2
15	M200613	Болт	12
16	A590906	Пружинная шайба	12
17	4050475	Гидромотор	1
18	4050477	Рукоять	1
19	4511185	Отвал	1
20	M430510	Винт	2
21	A590905	Пружинная шайба	2
22	A590105	Шайба	4
23	487086	Выключатель	1
24	4511880	Колпачок	1
25	E41730	Лента маркировка	3
26	4106392	Звуковой сигнал воздушный (для рабочий сосуд)	1
26	4114260 замена: 4135433	Звуковой сигнал воздушный	1
26	4135433	Звуковой сигнал воздушный	1
26	4508893 замена: 4114260	Звуковой сигнал воздушный	1
27	M111020	Болт	2
28	A590910	Пружинная шайба	2
29	M501008	Гайка	2
30	4135434	Клапан	1
30	4508894	Клапан	1
31	M200818	Болт	2
32	A590908	Пружинная шайба	2
33	M500807	Гайка	2
35	214771	Фонарь	2
35A	214770	Лампа	1
35B	4053982	Лента	1
35C	M101432	Болт	1
35D	A590914	Пружинная шайба	1
35E	M581411	Гайка винг	1
36	973204	Плафон кабины	1
36A	4001854	Фонарь	1
37	M430510	Винт	2
38	M500504	Гайка	2
39	A590905	Пружинная шайба	2
40	921037	Выключатель тумблер	1
41	4062491	Выключатель	2
42	445100	Резиновая втулка	1
43	4057494	Жгут проводов	1
43	4134902	Жгут проводов	1
44	4032404	Втулка	2
44	4032404	Втулка	2
44	4032404	Втулка	2
44	4032404	Втулка	2
44	4155145	Коллер	2
44	4155145	Коллер	2
44	4155145	Коллер	2
44	4155145	Коллер	2
45	4155144	Болт	1
45	4155144	Болт	1
45	4155144	Болт	1
45	4155144	Болт	1
45	M210840	Болт	1
45	M210840	Болт	1
45	M210840	Болт	1
45	M210840	Болт	1
46	M500805	Гайка	2
46	M500805	Гайка	2
46	M500805	Гайка	2
46	M500805	Гайка	2
46	M501008	Гайка	1
46	M501008	Гайка	1
46	M501008	Гайка	1
46	M501008	Гайка	1
47	4038458	Замок зажигания	2
47A	4507942	Шпонка запуск	1
48	4038459	Реле	2
49	M430510	Винт	4
50	A590905	Пружинная шайба	4
51	4034634	Реле аккумулятор	1
52	M200818	Болт	2
53	A590908	Пружинная шайба	2
54	4060592	Держатель	4
55	4060593	Болт	8
56	A590106	Шайба	8
57	4026605 замена: 4115360	Лигхтер	1
57	4115360	Лигхтер	1
57A	4095205	Лигхтер	1
57A	4115361	Лигхтер	1
57B	4095206	Редистер	1
57B	4115362	Резистор	1
58	M430308	Винт	2
59	A590903	Пружинная шайба	2
60	M430610	Винт	1
61	A590906	Пружинная шайба	1
62	4505392	Реле	1
63	A590906	Пружинная шайба	2
64	M430610	Винт	2
65	4130845	Выключатель	2
66	4114405	Шайба	2
66	4114405	Шайба	2
66	4114405	Шайба	2
66	4114405	Шайба	2
67	A590916	Пружинная шайба	1
67	A590916	Пружинная шайба	1
67	A590916	Пружинная шайба	1
67	A590916	Пружинная шайба	1
68	M631619	Корончатая гайка	1
68	M631619	Корончатая гайка	1
68	M631619	Корончатая гайка	1
68	M631619	Корончатая гайка	1
69	A764028	Шплинт	1
69	A764028	Шплинт	1
69	A764028	Шплинт	1
69	A764028	Шплинт	1
70	4155146	Пластина	1
70	4155146	Пластина	1
70	4155146	Пластина	1
70	4155146	Пластина	1
70	4514776	Пластина	1
70	4514776	Пластина	1
70	4514776	Пластина	1
70	4514776	Пластина	1
71	A590110	Шайба	1
71	A590110	Шайба	1
71	A590110	Шайба	1
71	A590110	Шайба	1
72	A590910	Пружинная шайба	1
72	A590910	Пружинная шайба	1
72	A590910	Пружинная шайба	1
72	A590910	Пружинная шайба	1
73	4158607	Колпачок	1
73	4158607	Колпачок	1
73	4158607	Колпачок	1
73	4158607	Колпачок	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
