Гидроцилиндр рукояти <погрузчик> — HITACHI UH30

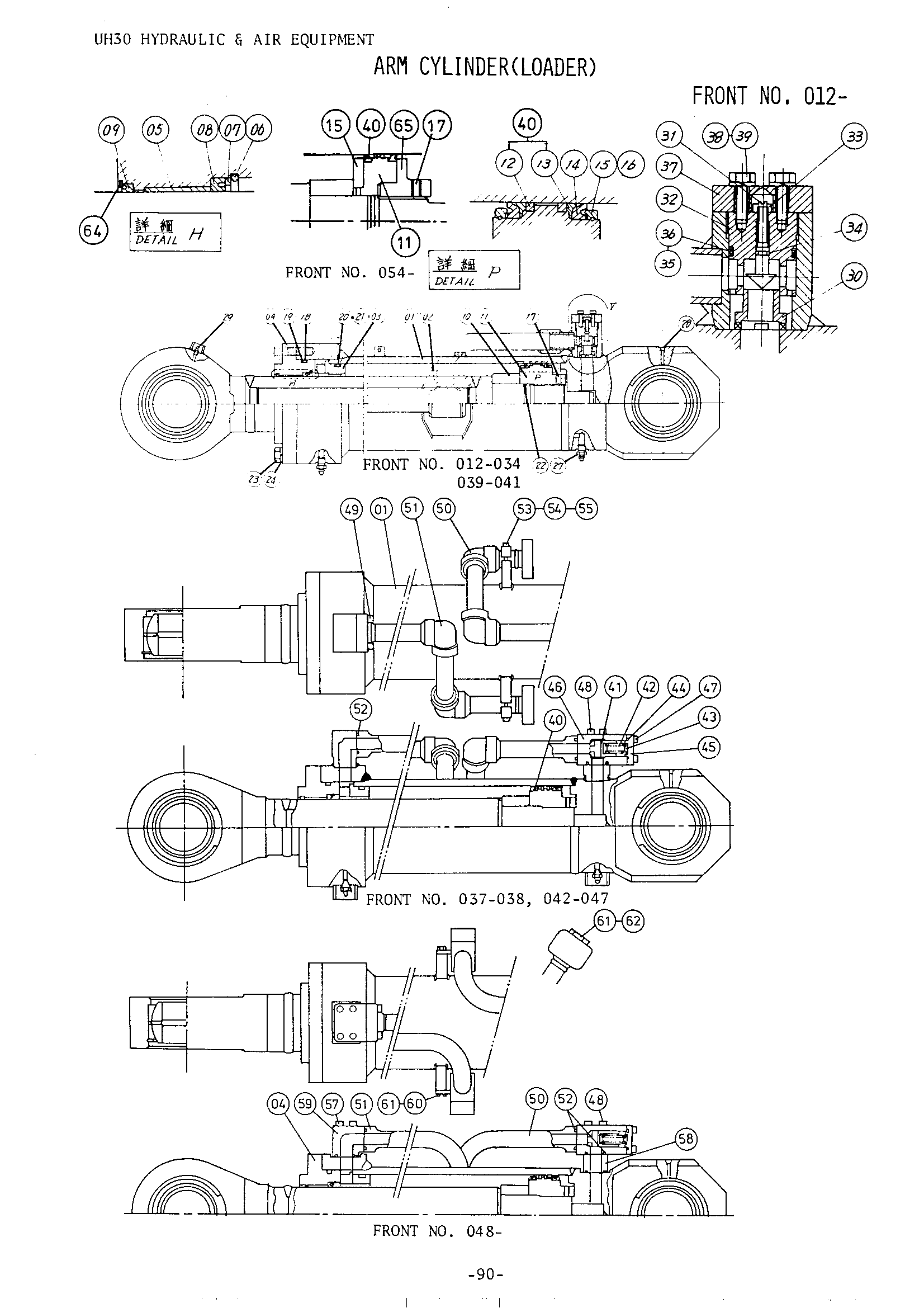

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3015271 | Гидроцилиндр рукоять | 0 | |
| 3015271 замена: 3017370 | Гидроцилиндр рукоять | 1 | |
| 3017370 замена: 3020580 | Гидроцилиндр рукоять | 1 | |
| 3020580 | Гидроцилиндр рукоять | 1 | |
| 4058786 | Гидроцилиндр рукоять | 0 | |
| 4058786 замена: 3015271 | Гидроцилиндр рукоять | 1 | |
| 01 | 0148701 замена: 0144909 | Трубка гидроцилиндр | 0 |
| 01 | 0148701 замена: 0148318 | Трубка гидроцилиндр | 0 |
| 01 | 0148701 замена: 0148412 | Трубка гидроцилиндр | 0 |
| 01 | 0148701 замена: 0148802 | Трубка гидроцилиндр | 0 |
| 01 | 0148701 замена: 0148804 | Трубка гидроцилиндр | 0 |
| 01 | 0148701 замена: 0148805 | Трубка гидроцилиндр | 0 |
| 01 | 0148701 замена: 0148806 | Трубка гидроцилиндр | 0 |
| 01 | 0148701 замена: 0148807 | Трубка гидроцилиндр | 0 |
| 01 | 0148701 замена: 0148808 | Трубка гидроцилиндр | 0 |
| 01 | 0148701 замена: 955612 | Трубка гидроцилиндр | 0 |
| 01 | 0148701 замена: 985098 | Трубка гидроцилиндр | 0 |
| 01 | 0148701 замена: A590912 | Трубка гидроцилиндр | 0 |
| 01 | 0148701 замена: 0148801 | Трубка гидроцилиндр | 1 |
| 01 | 0148801 | Трубка гидроцилиндр | 1 |
| 01 | 4065543 замена: 0148314 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: 0148317 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: 0148416 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: 0148708 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: 0148714 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: 0148715 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: 4061776 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: 4063807 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: 4063808 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: 4094944 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: 4094945 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: 955612 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: M111245 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: M341236 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: M341245 | Трубка гидроцилиндр | 0 |
| 01 | 4065543 замена: 0148701 | Трубка гидроцилиндр | 1 |
| 02 | 4065544 | Поршень шток | 1 |
| 03 | 4065545 | Проставка | 1 |
| 04 | 0148802 замена: 0160706 | Головка гидроцилиндра | 1 |
| 04 | 0148802 замена: 4094952 | Головка гидроцилиндра | 1 |
| 04 | 0148802 замена: 0160401 | Головка гидроцилиндра | 1 |
| 04 | 0161401 | Головка гидроцилиндра | 1 |
| 04 | 4065546 | Головка гидроцилиндра | 1 |
| 05 | 4039622 | Втулка | 1 |
| 06 | 4039623 | Стопорное кольцо | 1 |
| 07 | 4039924 | Манжета головка | 1 |
| 08 | 4067224 | У-ринг | 1 |
| 09 | 4045608 | Кольцо випеер | 1 |
| 09 | 4094952 | Кольцо випеер | 1 |
| 10 | 4065533 | Подшипник амортизатор | 1 |
| 11 | 0161402 | Поршень | 1 |
| 11 | 4065547 замена: 0161403 | Поршень | 1 |
| 11 | 4065547 замена: 0161404 | Поршень | 1 |
| 11 | 4065547 замена: 0161405 | Поршень | 1 |
| 11 | 4065547 замена: 4045610 | Поршень | 1 |
| 11 | 4065547 замена: 4104480 | Поршень | 1 |
| 11 | 4065547 замена: 0161402 | Поршень | 1 |
| 12 | 4045610 | Поршневое кольцо | 2 |
| 13 | 4038536 замена: 0161403 | Хеел-нйлон | 1 |
| 14 | 4067221 замена: 0161403 | У-ринг | 1 |
| 15 | 0161404 | Держатель у-ринг | 1 |
| 15 | 4045612 | Держатель у-ринг | 2 |
| 16 | 4039605 | Ограничитель | 2 |
| 17 | 4059385 | Винт | 1 |
| 17 | 4104480 | Установочный винт | 1 |
| 18 | 4059387 | Уплотнительное кольцо | 1 |
| 19 | 4059389 | Опорное кольцо | 1 |
| 20 | 4045616 | Уплотнительное кольцо | 1 |
| 21 | 4059390 | Опорное кольцо | 2 |
| 22 | 4059388 | Уплотнительное кольцо | 1 |
| 23 | 4039656 | Болт | 16 |
| 24 | 4059386 | Пружинная шайба | 16 |
| 25 | 4045614 | Подшипник SPH. | 2 |
| 26 | 4045607 | Стопорное кольцо | 2 |
| 27 | 4059391 | Воздушный блеедер | 2 |
| 28 | 94-2010 | Пробка | 1 |
| 29 | J75481 | Штуцер | 1 |
| 30 | 4065535 | Втулка клапан | 1 |
| 30 | 4065535 | Втулка клапан | 1 |
| 32 | 4036077 | Пробка клапан | 1 |
| 32 | 4036077 | Пробка клапан | 1 |
| 33 | 4067087 | Гайка | 1 |
| 33 | 4067087 | Гайка | 1 |
| 34 | 4045632 | Уплотнительное кольцо | 1 |
| 34 | 4045632 | Уплотнительное кольцо | 1 |
| 35 | 4045633 | Уплотнительное кольцо | 1 |
| 35 | 4045633 | Уплотнительное кольцо | 1 |
| 36 | 4039620 | Опорное кольцо | 1 |
| 36 | 4039620 | Опорное кольцо | 1 |
| 37 | 4039621 | Крышка клапан | 1 |
| 37 | 4039621 | Крышка клапан | 1 |
| 38 | 4047220 | Болт | 2 |
| 38 | 4047220 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 40 | 0148707 замена: 0161403 | У-ринг | 2 |
| 40 | 0161403 | U-образная манжета | 2 |
| 41 | 0148708 | Клапан | 1 |
| 41 | 0148708 | Клапан | 1 |
| 42 | 0148314 | Пружина | 1 |
| 42 | 0148314 | Пружина | 1 |
| 43 | 4063807 | Пружина направляющая | 2 |
| 43 | 4063807 | Пружина направляющая | 2 |
| 44 | 4061776 | Уплотнительное кольцо | 1 |
| 44 | 4061776 | Уплотнительное кольцо | 1 |
| 45 | 4063808 | Пробка | 1 |
| 45 | 4063808 | Пробка | 1 |
| 46 | 0148317 | Корпус клапан | 1 |
| 46 | 0148317 | Корпус клапан | 1 |
| 47 | M341236 | Болт с внутренним шестигранником | 4 |
| 47 | M341236 | Болт с внутренним шестигранником | 4 |
| 48 | 0148318 | Болт с внутренним шестигранником | 4 |
| 48 | 0148416 | Болт с внутренним шестигранником | 4 |
| 48 | 0148416 | Болт с внутренним шестигранником | 4 |
| 49 | M341245 | Болт с внутренним шестигранником | 8 |
| 49 | M341245 | Болт с внутренним шестигранником | 8 |
| 50 | 0148714 | Трубка | 1 |
| 50 | 0148714 | Трубка | 1 |
| 50 | 0148806 | Трубка | 1 |
| 51 | 0148715 | Трубка | 1 |
| 51 | 0148715 | Трубка | 1 |
| 51 | 0148807 | Трубка | 1 |
| 52 | 955612 | Уплотнительное кольцо | 3 |
| 52 | 955612 | Уплотнительное кольцо | 3 |
| 52 | 955612 | Уплотнительное кольцо | 5 |
| 53 | 4094944 | Держатель | 2 |
| 53 | 4094944 | Держатель | 2 |
| 54 | M111245 | Болт | 4 |
| 54 | M111245 | Болт | 4 |
| 55 | 4094945 | Стопорная шайба | 2 |
| 55 | 4094945 | Стопорная шайба | 2 |
| 56 | 0148318 | Болт с внутренним шестигранником | 4 |
| 57 | 0148804 | Болт с внутренним шестигранником | 4 |
| 58 | 0148805 | Соединение | 1 |
| 59 | 0148412 | Соединение | 1 |
| 60 | 0148808 | Болт | 4 |
| 61 | A590912 | Пружинная шайба | 4 |
| 62 | 0144909 | Пробка | 2 |
| 63 | 985098 | Уплотнительное кольцо | 2 |
| 64 | 0160706 | Стопорное кольцо | 1 |
| 65 | 0161405 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
