Пилотные гидролинии (1) — HITACHI UH30

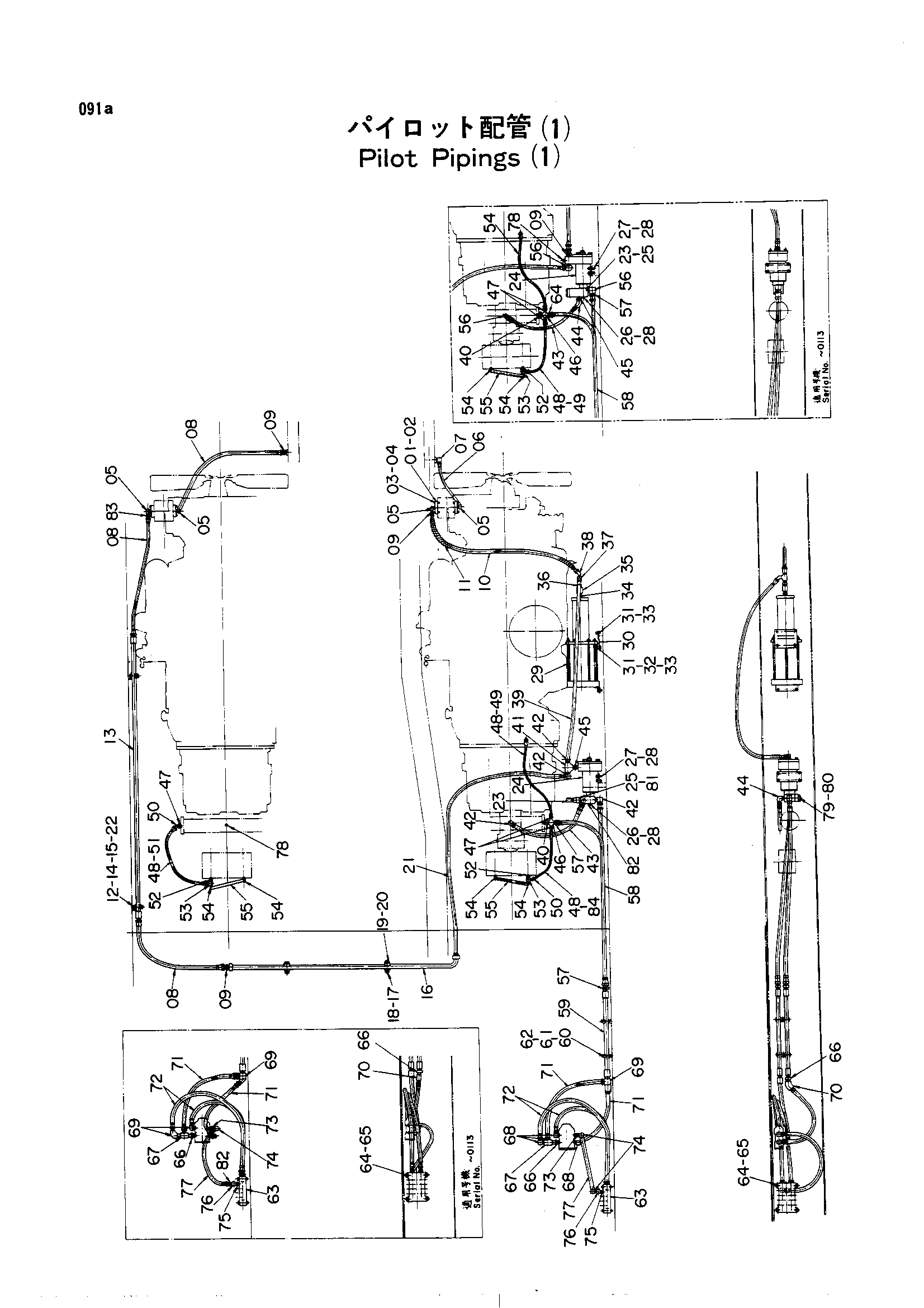

Заводская схема «Пилотные гидролинии (1)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	A810025	Уплотнительное кольцо	4
02	4509434	Крышка	4
03	M200832	Болт	16
03	M210832 замена: M200832	Болт	16
04	A590008 замена: A590908	Пружинная шайба	16
04	A590908	Пружинная шайба	16
05	94-0632	Угловой штуцер: S	4
06	4054351	Шланг	1
06	4508959 замена: 4054351	Шланг	1
06	4508959 замена: 94-1303	Шланг	1
07	94-0632	Угловой штуцер: S	1
07	94-1403	Угловой штуцер: S	1
08	4054350	Шланг	3
08	4508961 замена: 4054350	Шланг	3
08	4508961 замена: 94-1303	Шланг	3
09	4511515 замена: 91-1303	Адаптер: S	2
09	94-1303	Адаптер	1
10	4514832	Шланг	1
11	4053606	Защитный кожух	1
11	4055173	Защитный кожух	1
12	M111018	Болт	4
12	M111050	Болт	2
13	9702836	Трубка	1
14	4000903	Хомут трубки	2
14	4053594	Хомут трубки	2
15	A590010 замена: A590910	Пружинная шайба	4
15	A590910	Пружинная шайба	2
16	8003643	Трубка	1
17	4001160	Хомут: трубка	2
17	4053599	Хомут трубки	2
18	M111063	Болт	2
18	M111271	Болт	2
19	A590010 замена: A590910	Пружинная шайба	2
19	A590912	Пружинная шайба	2
20	M501008	Гайка	2
20	M501210	Гайка	2
21	4032740 замена: 4055260	Шланг	1
21	4032740 замена: 94-1403	Шланг	1
21	4055260	Шланг	1
22	M501008	Гайка	2
23	4072963	Клапан релифе	1
23	4076163	Предохранительный клапан	1
23	9402995	Клапан релифе	1
24	9016150	Масляный фильтр	1
24	9402982	Масляный фильтр	1
25	954493	Уплотнительное кольцо	1
26	M111056	Болт	2
26	M111063	Болт	2
27	M111020	Болт	4
28	A590010 замена: A590910	Пружинная шайба	6
28	A590910	Пружинная шайба	6
29	9031064	Гидроаккумулятор	1
29	9402512	Гидроаккумулятор	1
30	4511833	Кронштейн	1
31	M111020	Болт	6
32	M501008	Гайка	2
33	A590010 замена: A590910	Пружинная шайба	6
33	A590910	Пружинная шайба	6
34	4511686 замена: 94-1702	Адптер S	1
34	94-1702	Адптер S	1
35	94-0686	Переходник S	1
36	94-1703	Адаптер	1
37	94-0662	Тройник	1
38	4512107	Угловой штуцер	2
38	94-1503	Угловой штуцер	2
39	4059760	Шланг	1
39	4514832	Шланг	1
40	94-1703	Адаптер	1
41	94-0662	Тройник	1
42	94-1403	Угловой штуцер	3
42	94-1403	Угловой штуцер	4
43	4054351	Шланг	1
43	4508959 замена: 4054351	Шланг	1
43	4508959 замена: 94-1403	Шланг	1
44	94-0602	Угловой штуцер	1
45	94-1703	Адаптер	1
45	94-1703	Адаптер	2
46	J70584	Крестовина	1
47	94-1608	Переходник	3
48	4506343	Адаптер	4
48	94-1301	Адаптер	4
49	4511752	Шланг	1
49	4513004	Резиновый шланг	1
50	4506343	Адаптер	2
50	94-1301	Адаптер	2
50	94-1501	Угловой штуцер	2
51	4512113	Шланг	1
52	94-1701	Адаптер	2
54	4506344	Угловой штуцер	4
54	94-1401	Угловой штуцер	4
55	4511752	Шланг	2
55	4513004	Шланг	2
56	94-0632	Угловой штуцер: S	1
57	4511515	Адаптер: S	4
57	94-1303	Адаптер	3
58	4514832	Шланг	2
59	9702837	Трубка	2
60	4001158	Хомут трубки	2
60	4053593	Хомут трубки	2
61	M111028	Болт	2
61	M111045	Болт	2
62	A590010	Пружинная шайба	2
62	A590910	Пружинная шайба	2
63	4514557	Коллектор	1
64	M111063	Болт	4
65	A590010 замена: A590910	Пружинная шайба	4
65	A590910	Пружинная шайба	4
66	94-1703	Адаптер	2
67	94-0662	Тройник	1
68	94-1403	Адаптер	4
69	94-0632	Угловой штуцер: S	1
69	94-0632	Угловой штуцер: S	6
70	94-0602	Угловой штуцер	1
71	4054351	Шланг	2
71	4508959 замена: 4054351	Шланг	2
71	4508959 замена: 94-1401	Шланг	2
72	4054350	Шланг	2
72	4508961 замена: 4054350	Шланг	2
72	4508961 замена: 94-1401	Шланг	2
73	94-1608	Переходник	1
74	4506344	Угловой штуцер	1
74	94-1401	Угловой штуцер	1
74	94-1401	Угловой штуцер	2
75	94-1701	Адаптер	1
76	94-06600	Тройник	1
77	4512113	Шланг	1
78	94-2024	Пробка	1
78	94-2024	Пробка	2
79	M200636	Болт	4
80	A590906	Пружинная шайба	4
81	3011164	Блок	1
82	94-2011	Пробка	1
83	94-1303	Адаптер	3
84	4512113	Шланг	1
84	4513004	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
