Каталог запчастей HITACHI

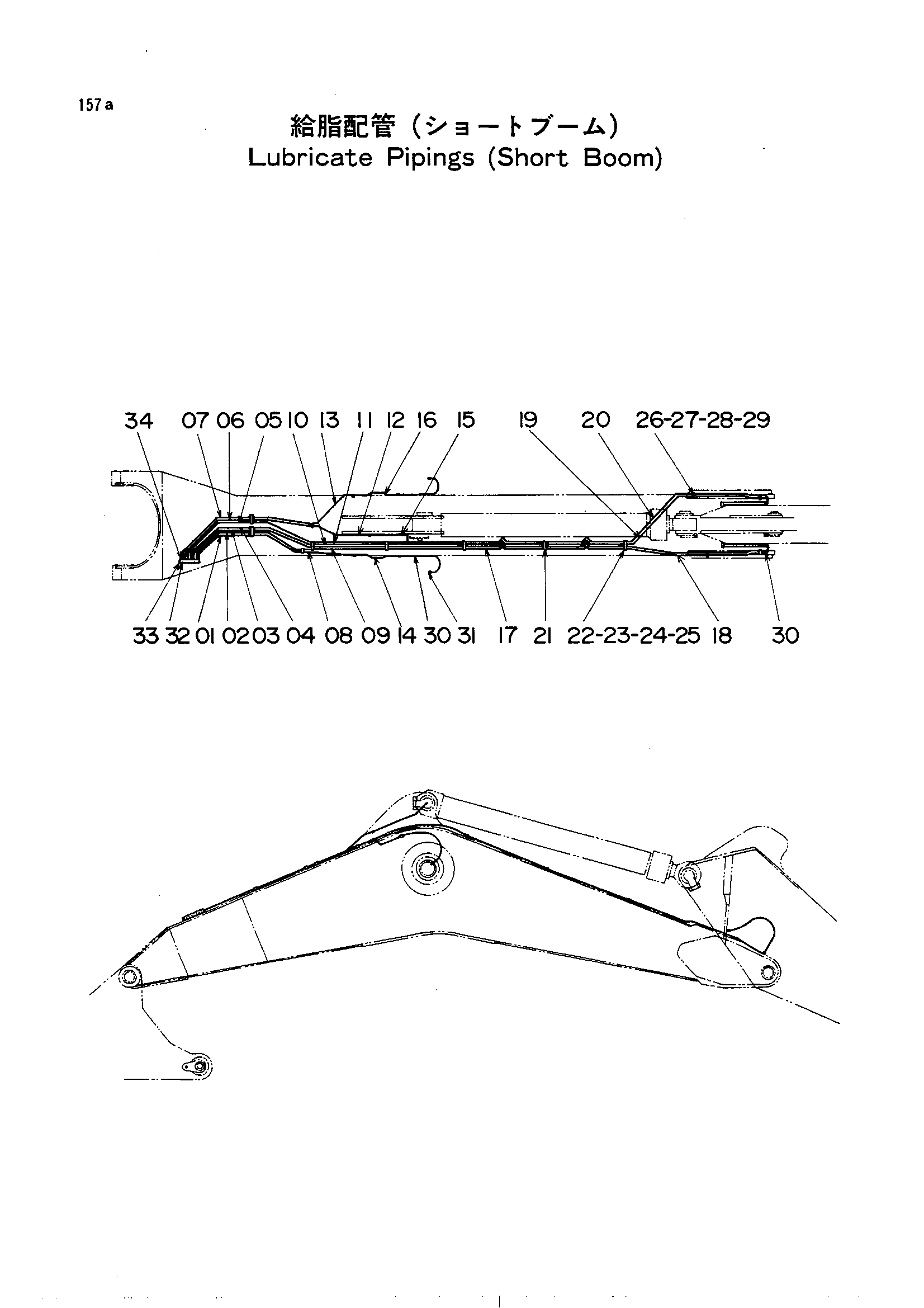

Трубопроводы системы смазки (укороченный стрела) — HITACHI UH30
Заводская схема «Трубопроводы системы смазки (укороченный стрела)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9034607 | Трубопроводы в сборе | 1 | |
| 01 | 4105892 замена: 4130169 | Трубка | 1 |
| 01 | 4105892 замена: 4147350 | Трубка | 1 |
| 01 | 4147350 | Трубка | 1 |
| 02 | 4105893 замена: 4130169 | Трубка | 1 |
| 02 | 4105893 замена: 4147345 | Трубка | 1 |
| 02 | 4147345 | Трубка | 1 |
| 03 | 4105894 замена: 4130169 | Трубка | 1 |
| 03 | 4105894 замена: 4147344 | Трубка | 1 |
| 03 | 4147344 | Трубка | 1 |
| 04 | 4105895 замена: 4130169 | Трубка | 1 |
| 04 | 4105895 замена: 4147335 | Трубка | 1 |
| 04 | 4147335 | Трубка | 1 |
| 05 | 4105896 замена: 4130169 | Трубка | 1 |
| 05 | 4105896 замена: 4147349 | Трубка | 1 |
| 05 | 4147349 | Трубка | 1 |
| 06 | 4105897 замена: 4130169 | Трубка | 1 |
| 06 | 4105897 замена: 4147338 | Трубка | 1 |
| 06 | 4147338 | Трубка | 1 |
| 07 | 4105898 замена: 4130169 | Трубка | 1 |
| 07 | 4105898 замена: 4147362 | Трубка | 1 |
| 07 | 4147362 | Трубка | 1 |
| 08 | 4105899 замена: 4130169 | Трубка | 1 |
| 08 | 4105899 замена: 4147331 | Трубка | 1 |
| 08 | 4147331 | Трубка | 1 |
| 09 | 4105900 замена: 4130169 | Трубка | 1 |
| 09 | 4105900 замена: 4147341 | Трубка | 1 |
| 09 | 4147341 | Трубка | 1 |
| 10 | 4105901 замена: 4130169 | Трубка | 2 |
| 10 | 4105901 замена: 4147355 | Трубка | 2 |
| 10 | 4147355 | Трубка | 2 |
| 11 | 4105902 замена: 4130169 | Трубка | 1 |
| 11 | 4105902 замена: 4147330 | Трубка | 1 |
| 11 | 4147330 | Трубка | 1 |
| 12 | 4105903 замена: 4130169 | Трубка | 1 |
| 12 | 4105903 замена: 4147351 | Трубка | 1 |
| 12 | 4147351 | Трубка | 1 |
| 13 | 4105904 замена: 4130169 | Трубка | 1 |
| 13 | 4105904 замена: 4147340 | Трубка | 1 |
| 13 | 4147340 | Трубка | 1 |
| 14 | 4105905 замена: 4130169 | Трубка | 1 |
| 14 | 4105905 замена: 4147343 | Трубка | 1 |
| 14 | 4147343 | Трубка | 1 |
| 15 | 4105906 замена: 4130169 | Трубка | 1 |
| 15 | 4105906 замена: 4147339 | Трубка | 1 |
| 15 | 4147339 | Трубка | 1 |
| 16 | 4105907 замена: 4130169 | Трубка | 1 |
| 16 | 4105907 замена: 4147342 | Трубка | 1 |
| 16 | 4147342 | Трубка | 1 |
| 17 | 4105908 замена: 4130169 | Трубка | 4 |
| 17 | 4105908 замена: 4147354 | Трубка | 4 |
| 17 | 4147354 | Трубка | 4 |
| 18 | 4105909 замена: 4130169 | Трубка | 2 |
| 18 | 4105909 замена: 4147352 | Трубка | 2 |
| 18 | 4147352 | Трубка | 2 |
| 19 | 4105910 замена: 4130169 | Трубка | 1 |
| 19 | 4105910 замена: 4147357 | Трубка | 1 |
| 19 | 4147357 | Трубка | 1 |
| 20 | 4105911 замена: 4130169 | Трубка | 1 |
| 20 | 4105911 замена: 4147347 | Трубка | 1 |
| 20 | 4147347 | Трубка | 1 |
| 21 | 4130169 | Штуцер трубки | 50 |
| 21 | 4507113 | Штуцер трубки | 50 |
| 22 | 4032158 | Хомут | 3 |
| 23 | 4032159 | Резиновая прокладка | 3 |
| 24 | M111228 | Болт | 3 |
| 25 | A590912 | Пружинная шайба | 3 |
| 26 | 4032160 | Хомут | 4 |
| 27 | 4032161 | Манжета | 4 |
| 28 | M111225 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | 4055295 | Шланг | 6 |
| 31 | 94-1301 | Адаптер | 12 |
| 32 | J75481 | Штуцер | 7 |
| 33 | J75281 | Пробка масляный | 1 |
| 34 | J75282 | Пробка масляный | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
