Ходовой гидромотор — HITACHI UH30

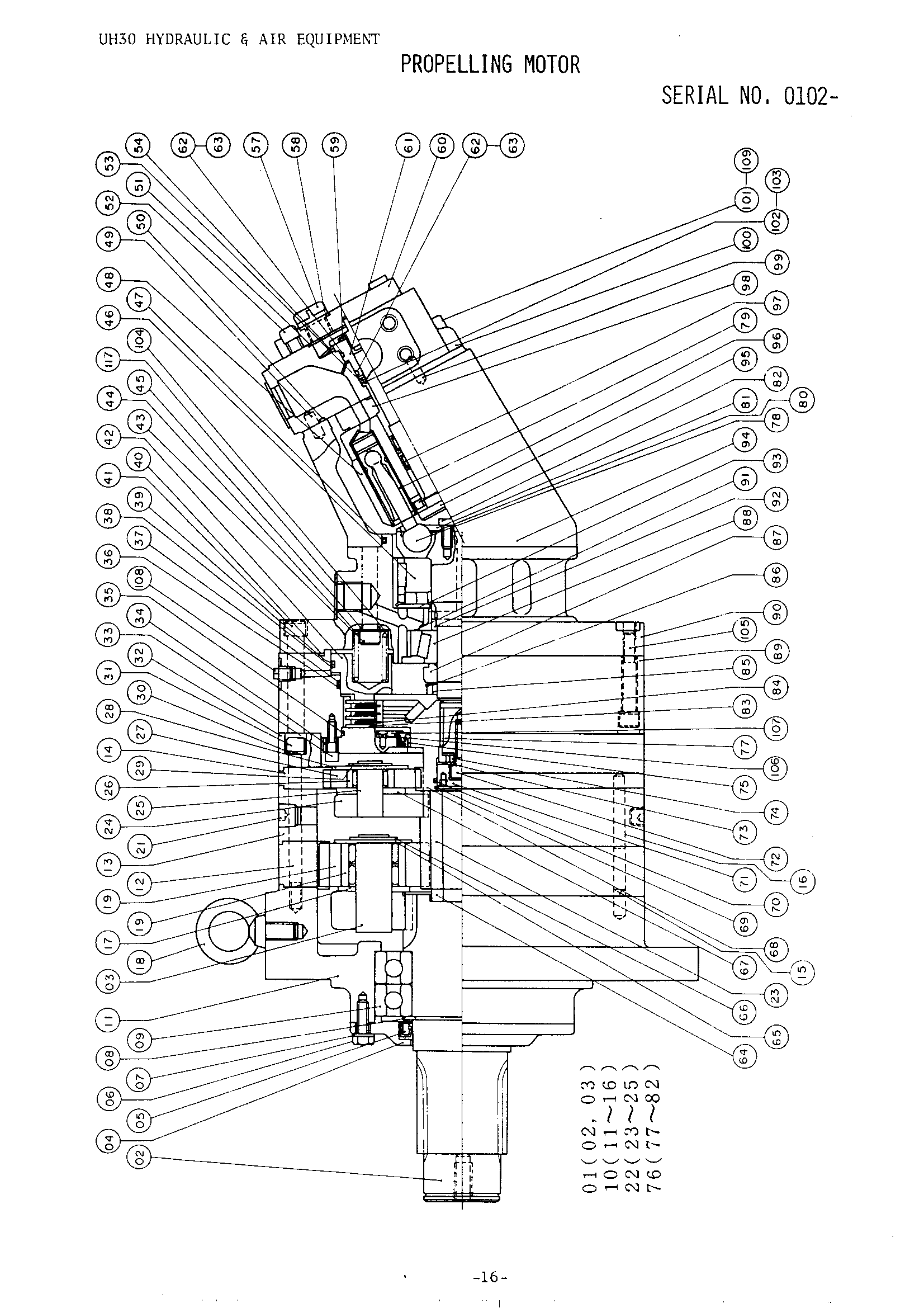

Заводская схема «Ходовой гидромотор» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4034811	Гидромотор плунжер	4
	4054545	Гидромотор плунжер	4
01	4060865	Вал в сборе	1
01	4081666	Вал в сборе	1
04	4060866	Крышка подшипник	1
05	4514113	Масляное уплотнение	1
06	4514114	Болт	6
07	4514115	Пружинная шайба	6
08	4514117	Стопорное кольцо	1
09	4514118	Подшипник	2
10	4060867	Корпус в сборе	1
10	4081667	Корпус в сборе	1
17	4060868	Проставка D	4
18	4514183	Болт проушина	1
19	4060869	Игольчатый подшипник	4
19	4081668	Игольчатый подшипник	4
20	4060870	Планетарная шестерня	4
20	4081669	Планетарная шестерня	4
21	4514124	Пробка	4
22	4060871	Вал в сборе	1
22	4081670	Вал в сборе	1
26	4060872	Игольчатый подшипник	3
27	4060873	Планетарная шестерня	3
28	4060874	Шайба	3
29	4511231	Стопорное кольцо	3
30	4060875	Пружинная шайба	8
31	4060876	Болт	8
32	4060877	Кольцо	1
33	4060878	Болт с внутренним шестигранником	8
34	4060879	Держатель масляный уплотнение	1
35	4051287	Уплотнительное кольцо	1
36	4051292	Опорное кольцо	1
37	4051293	Уплотнительное кольцо	1
38	4051296	Уплотнительное кольцо	1
39	4051297	Опорное кольцо	1
40	4051298	Уплотнительное кольцо	1
41	4060880	Болт с внутренним шестигранником	16
42	4060881	Тормоз поршень	1
43	4060882	Болт с внутренним шестигранником	8
44	4060883	Пружина сжатия	8
45	4514147	Уплотнительная шайба	8
46	4514156	Подшипник	1
47	4514178	Уплотнительное кольцо	1
48	4060884	Блок гидроцилиндра	1
48	4060928	Блок гидроцилиндра	1
49	4514155	Установочный штифт	2
50	4514157	Уплотнительное кольцо	1
51	4514158	Уплотнительное кольцо	1
52	4060885	Болт с внутренним шестигранником	3
53	4514170	Втулка	1
54	4514160	Пружина коне диск	4
55	4514164	Уплотнительное кольцо	1
56	4514167	Опорное кольцо	1
57	4060886	Пробка	1
58	4060887	Уплотнительное кольцо	1
59	4514161	Шплинт	1
60	4060888	Крышка	1
61	4514162	Втулка	1
62	4514165	Уплотнительное кольцо	1
63	4514168	Опорное кольцо	2
64	4060889	Проставка	1
64	4060890	Проставка	1
65	4060891	Шайба	4
66	4514140	Стопорное кольцо	4
67	4060892	Проставка	3
68	4060893	Солнечная шестерня	1
69	4060894	Стопорное кольцо	1
70	4060895	Уплотнительное кольцо	1
71	4060896	Уплотнение кольцо	1
72	4514173	Болт с внутренним шестигранником	1
73	4060897	Шайба	1
74	4060898	Крышка	1
75	4060899	Масляное уплотнение	1
76	4060900	Вал в сборе	1
76	4060931	Вал в сборе	1
83	4060901	Пластина	4
84	4060902	Пластина фрикционный	3
85	4060903	Гайка подшипник.	1
86	4060904	Шайба	1
87	4060905	Кольцо	1
88	4060906	Подшипник	1
89	4060907	Коронная шестерня	1
90	4060908	Корпус	1
91	4060909	Регулировочная шайба	3
91	4060910	Регулировочная шайба	3
91	4060911	Регулировочная шайба	3
92	4060912	Проставка	1
93	4060913	Регулировочная шайба	5
93	4060914	Регулировочная шайба	5
94	4060915	Корпус	1
95	4060916	Шпиндель	1
95	4514172	Шпиндель	1
96	4060917	Подшипник	1
96	4060930	Подшипник	1
97	4060918	Подшипник	2
97	4060932	Подшипник	2
98	4514171	Клапан	1
99	4060919	Палец: кнокк	1
100	4060920	Опора: клапан	1
101	4060921	Болт: разъём	4
102	4060922	Уплотнительное кольцо	1
103	4514184	Опорное кольцо	1
104	4060923	Кольцо	8
105	4060924	Болт: разъём	2
106	4060925	Болт флусх	4
107	4060926	Ограничитель	1
108	4060927	Пробка	1
109	4514173	Болт с внутренним шестигранником	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
