Механизм натяжения (1) — HITACHI UH30

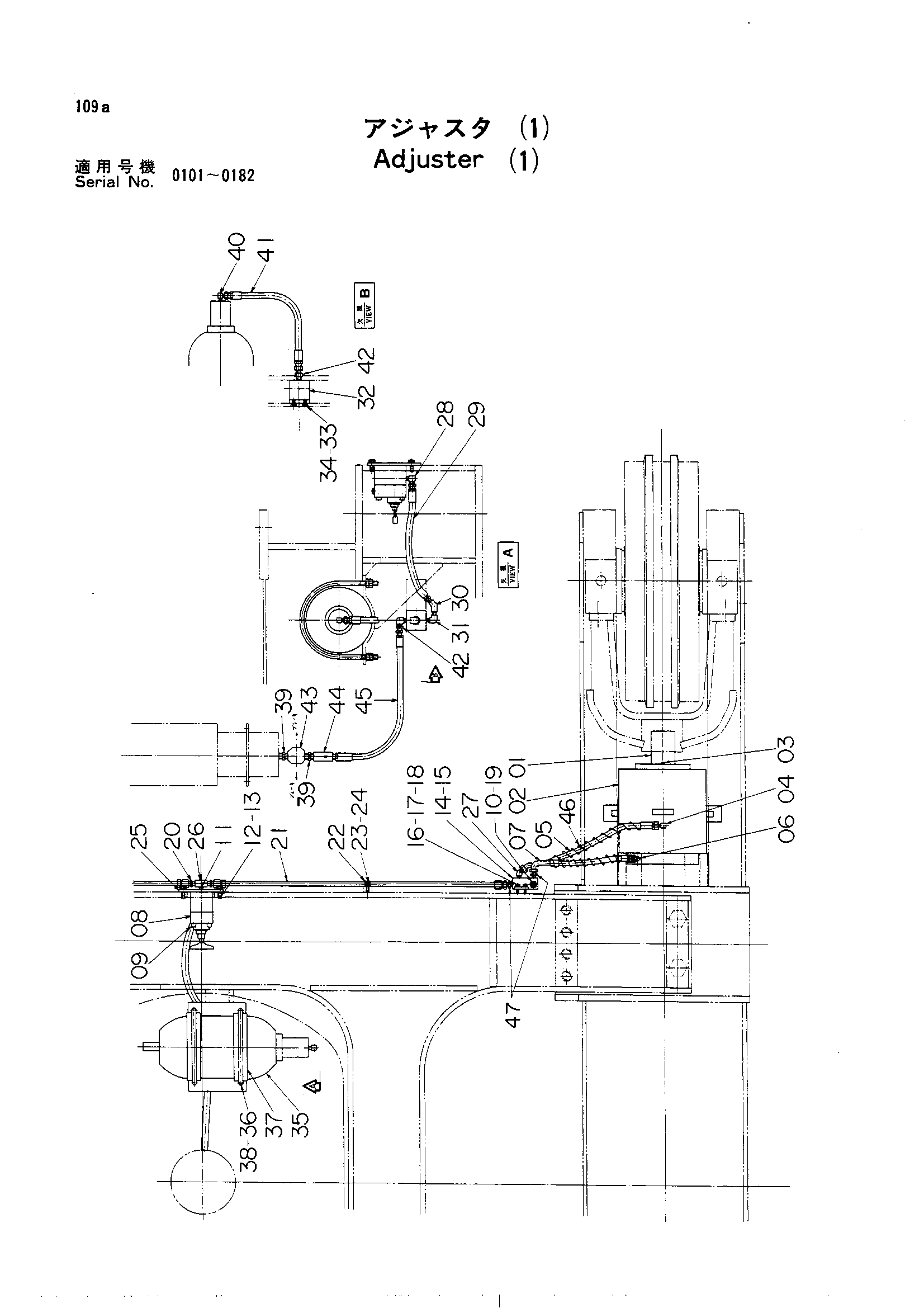

Заводская схема «Механизм натяжения (1)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3004212 | Шток | 2 |
| 02 | 3018252 | Гидроцилиндр | 2 |
| 02 | 4060569 замена: 4105066 | Гидроцилиндр | 2 |
| 02 | 4060569 замена: 3018252 | Гидроцилиндр | 2 |
| 02 | 4513793 замена: 4105066 | Гидроцилиндр | 2 |
| 02 | 4513793 замена: 3018252 | Гидроцилиндр | 2 |
| 03 | 94-2011 | Пробка | 2 |
| 04 | 94-1402 | Угловой штуцер | 2 |
| 05 | 4032858 замена: 4058256 | Шланг | 2 |
| 05 | 4032858 замена: 4153605 | Шланг | 2 |
| 05 | 4058256 | Шланг | 2 |
| 06 | 4105066 | Адаптер | 2 |
| 06 | 94-1302 | Адаптер | 2 |
| 07 | 4032861 замена: 4053605 | Шланг | 2 |
| 07 | 4032861 замена: 4058255 | Шланг | 2 |
| 07 | 4058255 | Шланг | 2 |
| 08 | 4513792 | Клапан | 1 |
| 09 | M351271 | Болт с внутренним шестигранником | 4 |
| 10 | 4039763 | Клапан | 2 |
| 11 | 94-2011 | Пробка | 1 |
| 11 | 94-2012 | Пробка | 1 |
| 12 | M111236 | Болт | 4 |
| 13 | A590012 замена: A590912 | Пружинная шайба | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | 8006453 | Блок | 1 |
| 15 | 8006452 | Блок | 1 |
| 16 | M111025 | Болт | 8 |
| 17 | A590910 | Пружинная шайба | 8 |
| 18 | A590110 | Шайба | 8 |
| 19 | J75581 | Штуцер | 2 |
| 20 | 94-1302 | Адаптер | 2 |
| 21 | 8006454 | Трубка | 2 |
| 22 | 4000902 | Хомут трубки | 2 |
| 22 | 4053594 | Хомут трубки | 2 |
| 23 | M111025 | Болт | 4 |
| 23 | M111040 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 24 | A590910 | Пружинная шайба | 4 |
| 25 | 7003463 | Блок | 1 |
| 26 | 4043469 замена: 4058107 | Тройник | 1 |
| 26 | 4043469 замена: 94-2011 | Тройник | 1 |
| 26 | 4058107 | Тройник | 1 |
| 27 | 94-1502 | Угловой штуцер | 2 |
| 28 | 94-1403 | Угловой штуцер | 1 |
| 29 | 4032856 | Шланг | 1 |
| 30 | 94-1503 | Угловой штуцер | 1 |
| 31 | 94-0632 | Угловой штуцер: S | 2 |
| 32 | 3004250 | TEE: S | 1 |
| 33 | M111232 | Болт | 4 |
| 34 | A590012 замена: A590912 | Пружинная шайба | 4 |
| 34 | A590912 | Пружинная шайба | 4 |
| 35 | 4514453 | Гидроаккумулятор | 1 |
| 36 | 4032853 | Болт: U | 2 |
| 37 | 4032862 | Резиновая прокладка | 2 |
| 38 | M511613 | Гайка | 8 |
| 39 | 94-1703 | Адаптер | 2 |
| 40 | 94-1403 | Адаптер | 1 |
| 41 | 4032855 | Шланг | 1 |
| 42 | 94-1303 | Адаптер | 2 |
| 43 | 4041022 | Крестовина | 1 |
| 44 | 4032859 | Обратный клапан | 1 |
| 45 | 405432 | Шланг | 1 |
| 45 | 949196 замена: 405432 | Резиновый шланг | 1 |
| 45 | 949196 замена: 94-1303 | Резиновый шланг | 1 |
| 46 | 4053605 | Протектер | 4 |
| 47 | 94-1302 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
