Всасывающие трубопроводы — HITACHI UH30

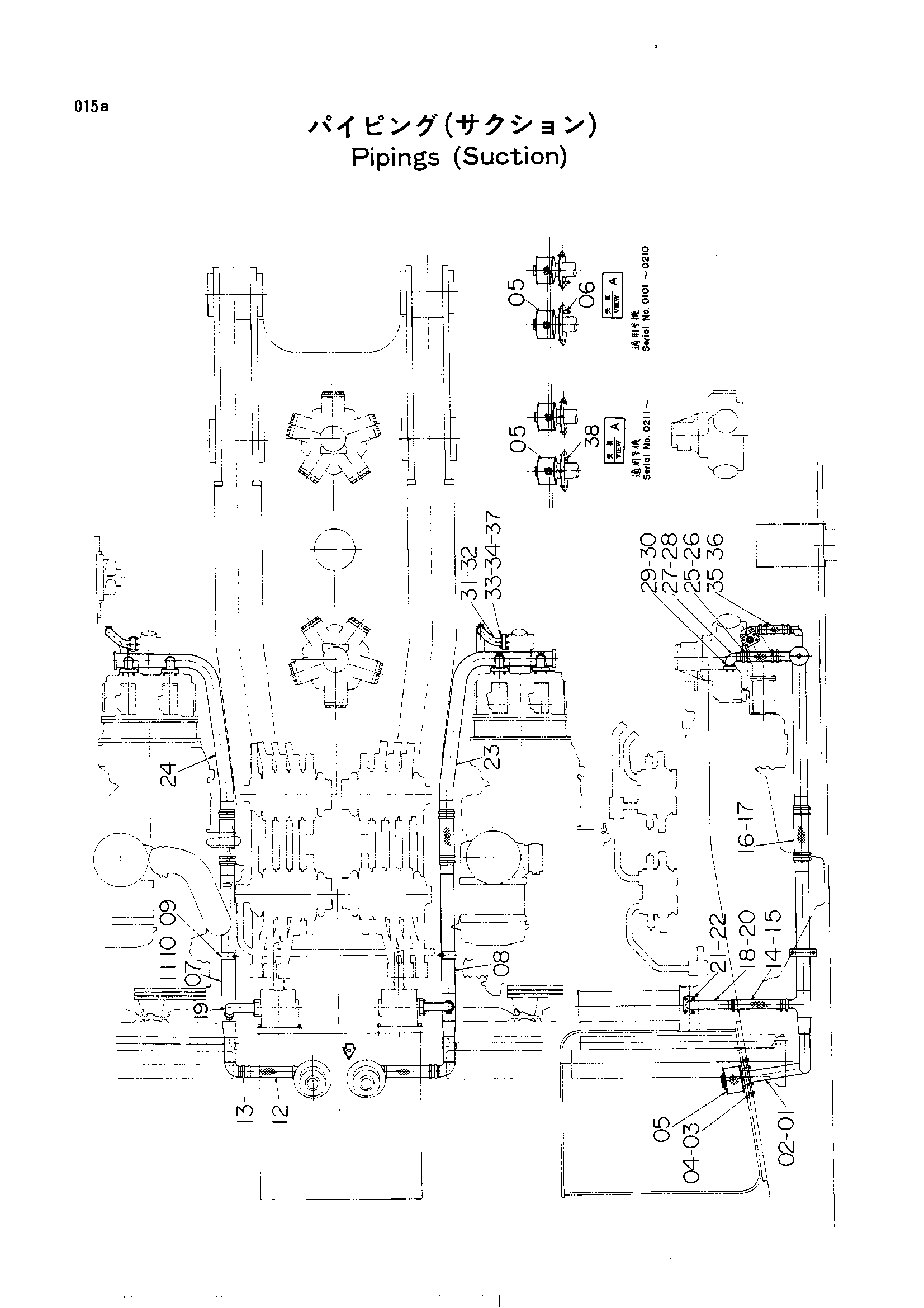

Заводская схема «Всасывающие трубопроводы» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 7001836 | Трубка | 2 |
| 1 | 7012243 | Всасывающая трубка | 2 |
| 2 | A810160 | Уплотнительное кольцо | 2 |
| 2 | A810165 | Уплотнительное кольцо | 2 |
| 3 | M111025 | Болт | 12 |
| 4 | A590010 замена: A590910 | Пружинная шайба | 12 |
| 4 | A590910 | Пружинная шайба | 12 |
| 5 | 324133 замена: 3501403 | Всасывающий фильтр | 2 |
| 5 | 3501403 | Всасывающий фильтр | 2 |
| 6 | 4094354 | Кран | 2 |
| 6 | 4508050 замена: 4094354 | Кран | 2 |
| 7 | 7001834 замена: 4033343 | Трубка | 1 |
| 7 | 7001834 замена: 7004052 | Трубка | 1 |
| 7 | 7004052 | Всасывающая трубка | 1 |
| 8 | 7001835 замена: 4033343 | Трубка | 1 |
| 8 | 7001835 замена: 7004053 | Трубка | 1 |
| 8 | 7004053 | Всасывающая трубка | 1 |
| 9 | 4000909 | Хомут трубки | 2 |
| 9 | 443971 | Хомут | 2 |
| 10 | M111028 | Болт | 4 |
| 10 | M111228 | Болт | 4 |
| 11 | A590012 замена: A590912 | Пружинная шайба | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | 484966 | Резиновый шланг | 2 |
| 13 | 4504491 | Хомут шланга | 8 |
| 14 | 451891 | Резиновый шланг | 2 |
| 15 | 4504198 | Хомут шланга | 8 |
| 15 | 4504199 замена: 4504198 | Хомут шланга | 8 |
| 16 | 4033343 | Резиновый шланг | 2 |
| 16 | 4501770 | Шланг | 2 |
| 17 | 4503469 | Хомут шланга | 8 |
| 18 | 8003591 замена: 8007431 | Всасывающая трубка | 1 |
| 18 | 8003591 замена: A811050 | Всасывающая трубка | 1 |
| 18 | 8003591 замена: M351232 | Всасывающая трубка | 1 |
| 18 | 8007431 | Всасывающая трубка | 1 |
| 19 | 8004267 замена: 8007432 | Всасывающая трубка | 1 |
| 19 | 8004267 замена: A811050 | Всасывающая трубка | 1 |
| 19 | 8004267 замена: M351232 | Всасывающая трубка | 1 |
| 19 | 8007432 | Всасывающая трубка | 1 |
| 20 | A811045 | Уплотнительное кольцо | 2 |
| 20 | A811050 | Уплотнительное кольцо | 2 |
| 21 | M111240 | Болт | 8 |
| 21 | M351232 | Болт с внутренним шестигранником | 8 |
| 22 | A590012 замена: A590912 | Пружинная шайба | 8 |
| 23 | 7002646 замена: 4033341 | Всасывающая трубка | 1 |
| 23 | 7002646 замена: 7007707 | Всасывающая трубка | 1 |
| 23 | 7004054 замена: 7007707 | Всасывающая трубка | 1 |
| 23 | 7004054 | Всасывающая трубка | 1 |
| 23 | 7004054 | Всасывающая трубка | 1 |
| 23 | 7004054 | Всасывающая трубка | 1 |
| 23 | 7007707 | Всасывающая трубка | 1 |
| 23 | 7007707 | Всасывающая трубка | 1 |
| 23 | 7007707 | Всасывающая трубка | 1 |
| 23 | 7007707 | Всасывающая трубка | 1 |
| 23 | 7007707 | Всасывающая трубка | 1 |
| 24 | 7002647 замена: 4033341 | Всасывающая трубка | 1 |
| 24 | 7002647 замена: 7007708 | Всасывающая трубка | 1 |
| 24 | 7004055 замена: 7007708 | Всасывающая трубка | 1 |
| 24 | 7004055 | Всасывающая трубка | 1 |
| 24 | 7004055 | Всасывающая трубка | 1 |
| 24 | 7004055 | Всасывающая трубка | 1 |
| 24 | 7007708 | Всасывающая трубка | 1 |
| 24 | 7007708 | Всасывающая трубка | 1 |
| 24 | 7007708 | Всасывающая трубка | 1 |
| 24 | 7007708 | Всасывающая трубка | 1 |
| 24 | 7007708 | Всасывающая трубка | 1 |
| 25 | 4033341 | Шланг | 4 |
| 25 | 484969 | Шланг | 4 |
| 26 | 4504198 | Хомут шланга | 16 |
| 26 | 4504199 замена: 4504198 | Хомут шланга | 16 |
| 27 | 8007433 | Всасывающая трубка | 4 |
| 27 | 8501703 замена: 4033341 | Всасывающая трубка | 4 |
| 27 | 8501703 замена: 8007433 | Всасывающая трубка | 4 |
| 27 | 8501703 замена: A810060 | Всасывающая трубка | 4 |
| 27 | 8501703 замена: M341236 | Всасывающая трубка | 4 |
| 28 | A810055 | Уплотнительное кольцо | 4 |
| 28 | A810060 | Уплотнительное кольцо | 4 |
| 29 | M211240 | Болт | 16 |
| 29 | M341236 | Болт с внутренним шестигранником | 16 |
| 30 | A590012 замена: A590912 | Пружинная шайба | 16 |
| 31 | 8004255 | Трубка | 2 |
| 32 | A811040 | Уплотнительное кольцо | 2 |
| 33 | M211040 | Болт | 8 |
| 34 | A590010 замена: A590910 | Пружинная шайба | 8 |
| 34 | A590910 | Пружинная шайба | 8 |
| 35 | 4032358 | Шланг | 2 |
| 36 | 4505385 | Хомут шланга | 8 |
| 37 | A590110 | Шайба | 8 |
| 38 | 94-2011 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
