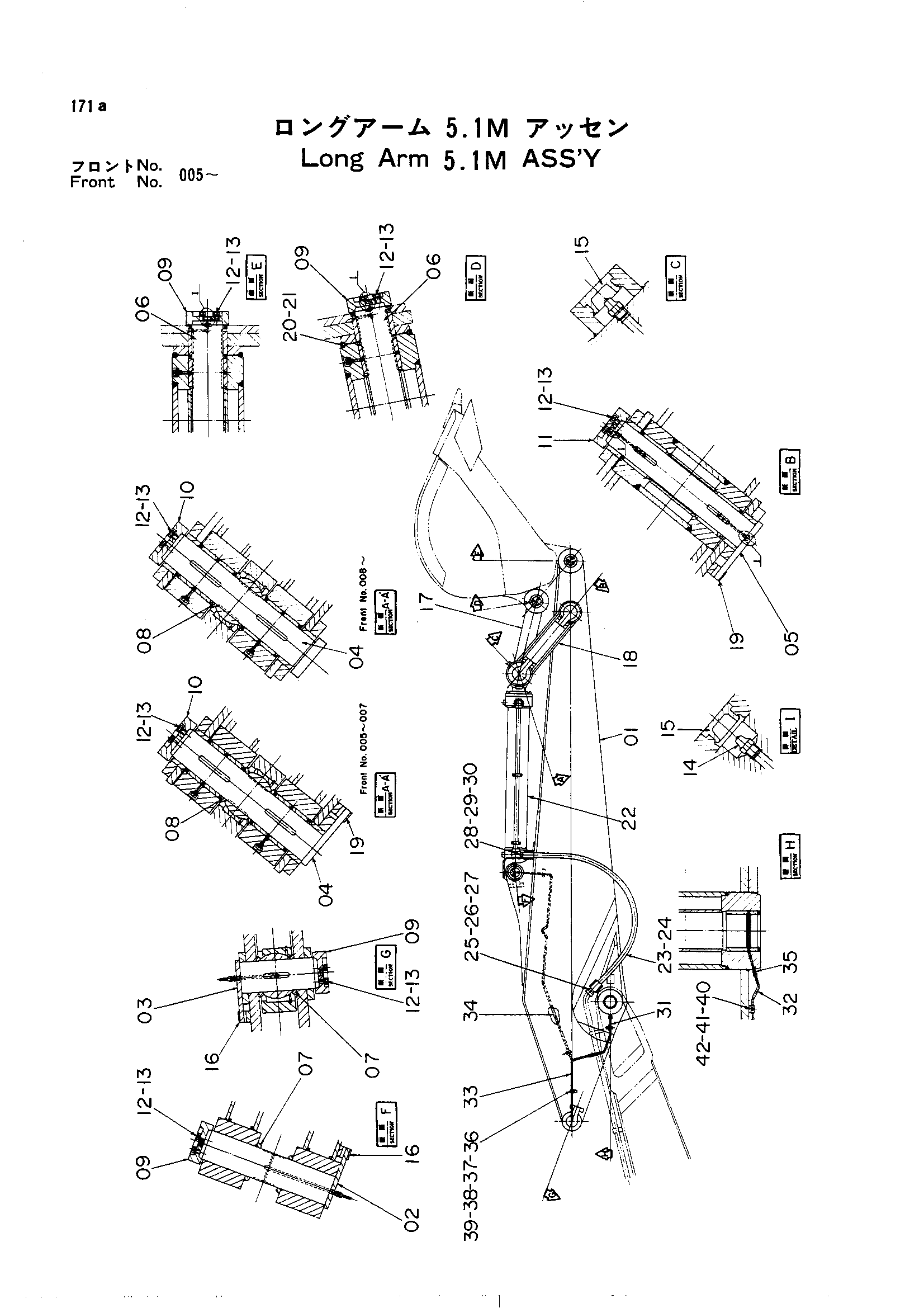

Удлинённый рукоять в сборе (5.1M) — HITACHI UH30

Заводская схема «Удлинённый рукоять в сборе (5.1M)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9039768	Рукоять в сборе	1
01	9039142	Удлинённый рукоять в сборе	1
02	8019493	Палец	1
03	3028075	Палец	1
03	8018172	Палец	1
04	7008581 замена: 3015952	Палец	1
04	7008581 замена: 3028075	Палец	1
04	7008581 замена: A590916	Палец	1
04	7008581 замена: M121650	Палец	1
05	7008580	Палец	1
06	3018429	Палец	2
07	4041056	Шайба	4
08	4048537	Шайба	2
09	4105888	Ограничитель	6
10	3015952	Ограничитель	1
10	3015952	Ограничитель	2
11	3015951	Ограничитель	1
12	M121650	Болт	24
12	M121650	Болт	27
13	A590916	Пружинная шайба	24
13	A590916	Пружинная шайба	27
14	J75481	Штуцер	6
15	4105912	Колпачок	7
16	4105889	Ограничитель	2
17	9037513	Тяга в сборе	1
18	9033307	Тяга	2
19	4094551	Ограничитель	2
20	4102704	Уплотнительное кольцо	4
21	4102702	Кольцо	4
22	3020903	Гидроцилиндр ковша	1
23	4086353	Шланг	2
24	4055396	Защита коил	2
25	4510169	Уплотнительное кольцо	2
26	4075854	Разъёмный фланец	4
27	M351663	Болт с внутренним шестигранником	8
28	4508805	Уплотнительное кольцо	2
29	4075853	Разъёмный фланец	4
30	M351245	Болт с внутренним шестигранником	8
31	4117582	Трубка	1
32	4117584	Трубка	1
33	4117583	Трубка	1
34	3020927	Трубка	1
35	4507113	Ниппель	8
36	4032160	Хомут	4
37	4032161	Манжета	4
38	M111225	Болт	4
39	A590912	Пружинная шайба	4
40	4000854	Хомут	2
41	M430610	Винт	2
42	A590906	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
