Укороченный стрела в сборе (7.3M) — HITACHI UH30

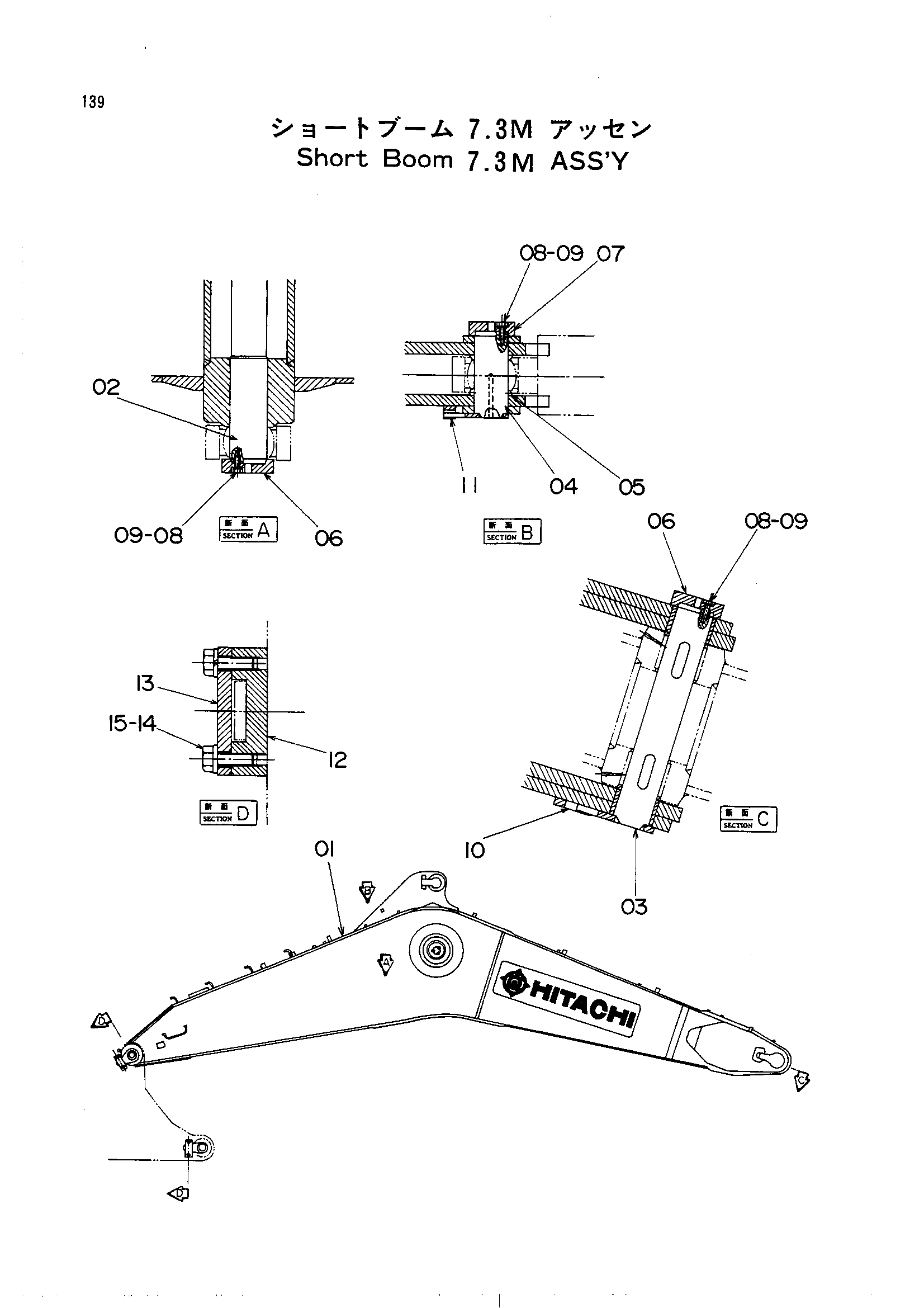

Заводская схема «Укороченный стрела в сборе (7.3M)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9034605 | Стрела 7.3M в сборе | 1 |
| 01-11 | 9034604 | Стрела в сборе | 1 |
| 02 | 3005653 | Палец | 1 |
| 03 | 8018171 | Палец | 1 |
| 04 | 8018172 | Палец | 1 |
| 05 | 4041056 | Шайба | 2 |
| 06 | 3015952 | Ограничитель | 3 |
| 07 | 4105888 | Ограничитель | 1 |
| 08 | M121650 | Болт | 12 |
| 09 | A590916 | Пружинная шайба | 12 |
| 10 | 4094348 | Ограничитель | 1 |
| 11 | 4105889 | Ограничитель | 1 |
| 12 | 4101863 | Ограничитель | 4 |
| 13 | 4103930 | Пластина | 4 |
| 14 | M122056 | Болт | 8 |
| 15 | A590920 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
