Основные гидролинии (1)<для дредгер> — HITACHI UH30

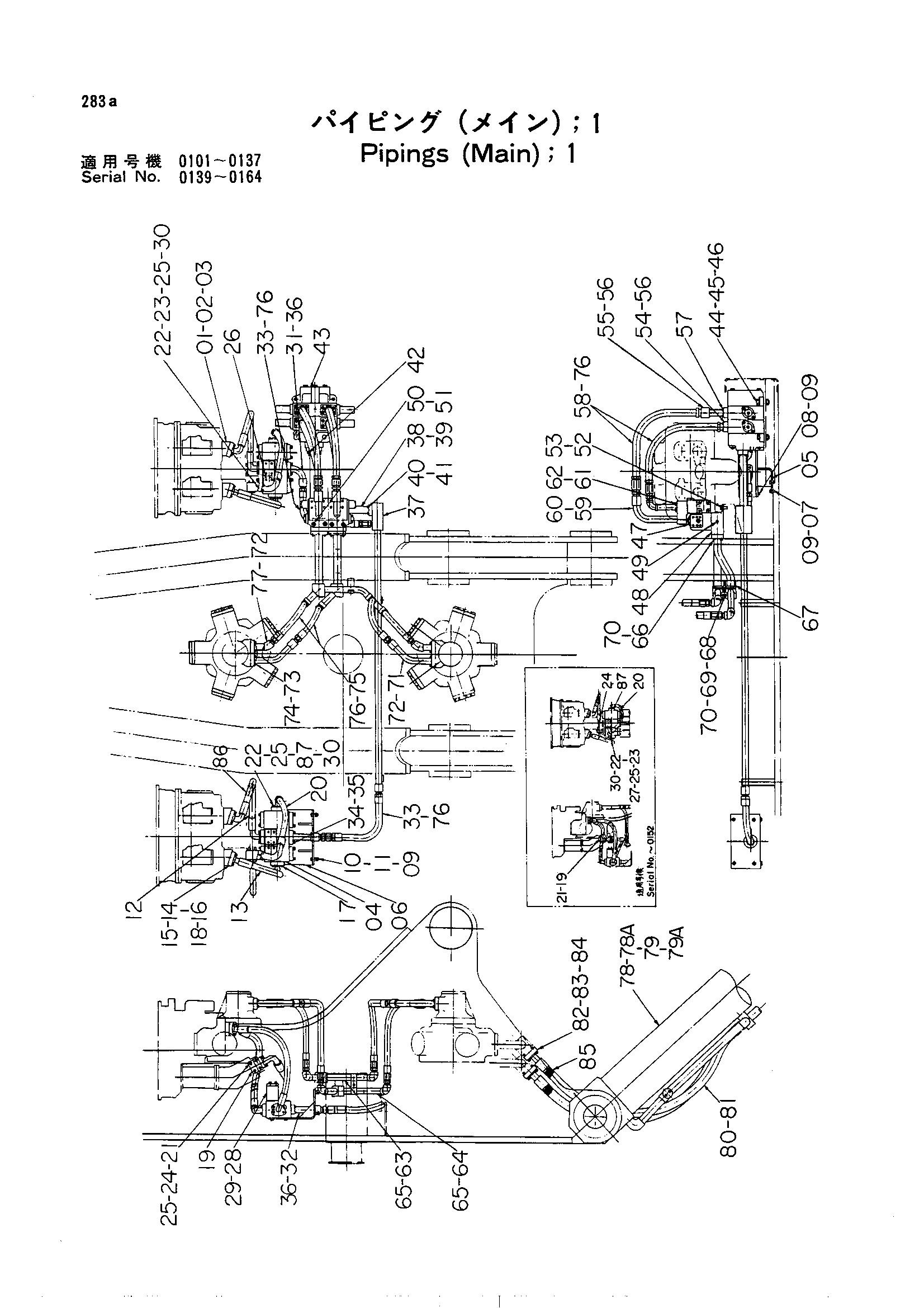

Заводская схема «Основные гидролинии (1)<для дредгер>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3004527	Фланец	4
02	M341228	Болт с внутренним шестигранником	16
03	A811035	Уплотнительное кольцо	4
04	9013542	Клапан	2
05	8003470	Опора	1
06	7001767	Держатель	1
07	M111232	Болт	3
08	M111228	Болт	8
09	A590012	Пружинная шайба	15
09	A590912	Пружинная шайба	15
10	M111232	Болт	4
11	M501210	Гайка	4
12	4037521	Шланг	2
13	4037520	Шланг	2
14	966993	Уплотнительное кольцо	8
15	4508800	Разъёмный фланец	16
16	M111040	Болт	16
17	M211040	Болт	16
18	A590010 замена: A590910	Пружинная шайба	32
18	A590910	Пружинная шайба	32
19	3014939	Блок	2
19	8004321 замена: 8007485	Трубка	2
19	8004321 замена: A811030	Трубка	2
19	8007485 замена: 4084947	Трубка	2
19	8007485 замена: 8013106	Трубка	2
19	8007485 замена: A811035	Трубка	2
19	8007485 замена: M111045	Трубка	2
19	8007485 замена: 4084947	Трубка	2
19	8007485 замена: 8013106	Трубка	2
19	8007485 замена: A811035	Трубка	2
19	8007485 замена: M111045	Трубка	2
19	8013106	Трубка	2
19	8013106	Трубка	2
20	4031892	Резиновый шланг	2
20	4089585	Резиновый шланг	2
21	A811025	Уплотнительное кольцо	2
21	A811030	Уплотнительное кольцо	2
21	A811030	Уплотнительное кольцо	2
21	A811030	Уплотнительное кольцо	2
21	A811035	Уплотнительное кольцо	4
21	A811035	Уплотнительное кольцо	4
22	971489	Уплотнительное кольцо	4
23	M111040	Болт	8
23	M111040	Болт	8
23	M111040	Болт	8
23	M111045	Болт	8
23	M111045	Болт	8
24	M211040	Болт	8
24	M211071	Болт	8
25	A590010 замена: A590910	Пружинная шайба	24
25	A590910	Пружинная шайба	24
26	M211201	Болт	16
27	4084947	Фланец	2
27	4084947	Фланец	2
28	9402981	Клапан обратный	4
29	A811035	Уплотнительное кольцо	4
30	4032255	Фланец	8
31	8007486	Трубка	1
31	8010792	Трубка	1
31	8500979 замена: 8007486	Трубка	1
32	8003563 замена: 8007487	Трубка	1
32	8007487	Трубка	1
33	4054391	Шланг	2
33	995091 замена: 4054391	Шланг	2
33	995091 замена: 941304	Шланг	2
34	M211040	Болт	8
34	M341036	Болт с внутренним шестигранником	8
35	A590010	Пружинная шайба	8
36	A811040	Уплотнительное кольцо	2
37	8500978	Трубка	1
38	8003548	Трубка	1
38	8007488	Трубка	1
39	A811045	Уплотнительное кольцо	2
40	M111240	Болт	4
40	M351236	Болт с внутренним шестигранником	4
41	A590012	Пружинная шайба	4
42	4513293	Болт с внутренним шестигранником	4
43	4513985	Гидрораспределитель	1
44	M111650 замена: M111663	Болт	4
44	M111663	Болт	4
45	A590016 замена: A590916	Пружинная шайба	4
45	A590916	Пружинная шайба	4
46	M501613	Гайка	4
47	4512933	Тормозной клапан	1
48	7004088	Блок	1
48	7500754	Блок	1
49	94-2021	Пробка	2
50	M351603	Болт	8
51	4508794	Пружинная шайба	8
52	M111632	Болт	2
53	A590916	Пружинная шайба	2
54	4040306	Фланец	2
54	4057469	Фланец	2
55	9703351	Трубка	2
55	9704822	Трубка	2
56	A811040	Уплотнительное кольцо	4
57	4513287	Болт с внутренним шестигранником	16
58	4032256	Шланг	4
58	4055254	Резиновый шланг	4
59	7004089 замена: 8014837	Коллектор	1
59	7004089 замена: M341240	Коллектор	1
59	7004089 замена: 8014837	Коллектор	1
59	7004089 замена: M341240	Коллектор	1
59	8004676	Коллектор	1
59	8014837	Трубка	2
59	8014837	Трубка	2
59	8014837	Трубка	2
60	A811045	Уплотнительное кольцо	2
61	M211280 замена: M341280	Болт	8
61	M341240	Болт с внутренним шестигранником	8
61	M341240	Болт с внутренним шестигранником	8
61	M341240	Болт с внутренним шестигранником	8
61	M341280	Болт	8
61	M341280	Болт	8
61	M341280	Болт	8
62	A590012	Пружинная шайба	8
63	7004090	Трубка	1
63	7500753	Трубка	1
64	7004091	Трубка	1
64	7500749	Трубка	1
65	A811045	Уплотнительное кольцо	2
66	M111240	Болт	8
66	M351240	Болт с внутренним шестигранником	8
67	4032286	Опора	1
68	4053600	Хомут трубки	1
68	4508899	Хомут	1
69	M111263	Болт	1
69	M111280	Болт	1
70	A590012 замена: A590912	Пружинная шайба	1
70	A590912	Пружинная шайба	1
71	8004128	Трубка	1
71	8004128	Трубка	1
71	8004128	Трубка	2
71	8501567	Трубка	1
72	A811045	Уплотнительное кольцо	4
73	M111240	Болт	16
73	M111240	Болт	16
74	A590012 замена: A590912	Пружинная шайба	16
75	4043884 замена: 4055254	Шланг	4
75	4043884 замена: 94-1304	Шланг	4
75	4055254	Резиновый шланг	4
76	94-1304	Адаптер	10
77	8007190	Трубка	1
78	3015796 замена: 3023082	Гидроцилиндр стрелы (правый)	1
78	3015796 замена: 3023082	Гидроцилиндр стрелы (правый)	1
78	4040153 замена: 3023082	Гидроцилиндр стрелы (правый)	1
78	4058782 замена: 3023082	Гидроцилиндр стрелы (правый)	1
78	4058782 замена: 3023082	Гидроцилиндр стрелы (правый)	1
78	4129042 замена: 3023082	Гидроцилиндр стрелы (правый)	1
78	4129042 замена: 3023082	Гидроцилиндр стрелы (правый)	1
78A	4102372	Шток поршня	1
79	3015795 замена: 3023083	Гидроцилиндр стрелы (левый)	1
79	3015795 замена: 3023083	Гидроцилиндр стрелы (левый)	1
79	4040154 замена: 3023083	Гидроцилиндр стрелы (левый)	1
79	4058784 замена: 3023083	Гидроцилиндр стрелы (левый)	1
79	4058784 замена: 3023083	Гидроцилиндр стрелы (левый)	1
79	4129043 замена: 3023083	Гидроцилиндр стрелы (левый)	1
79	4129043 замена: 3023083	Гидроцилиндр стрелы (левый)	1
79A	4102372	Шток поршня	1
80	4031914 замена: 4094595	Шланг	4
80	4055257 замена: 4094595	Резиновый шланг	4
80	4055257 замена: 4094595	Резиновый шланг	4
80	4094595	Резиновый шланг	4
81	4510168 замена: 4508805	Уплотнительное кольцо	8
81	4808805	Уплотнительное кольцо	8
82	4510180	Фланец	16
83	A590012 замена: A590912	Пружинная шайба	32
83	A590912	Пружинная шайба	32
84	M351240	Болт с внутренним шестигранником	32
85	4053614	Защитный кожух	4
86	4044420	Защитный кожух	1
87	M211040	Болт	8
