Ходовой трансмиссия — HITACHI UH30

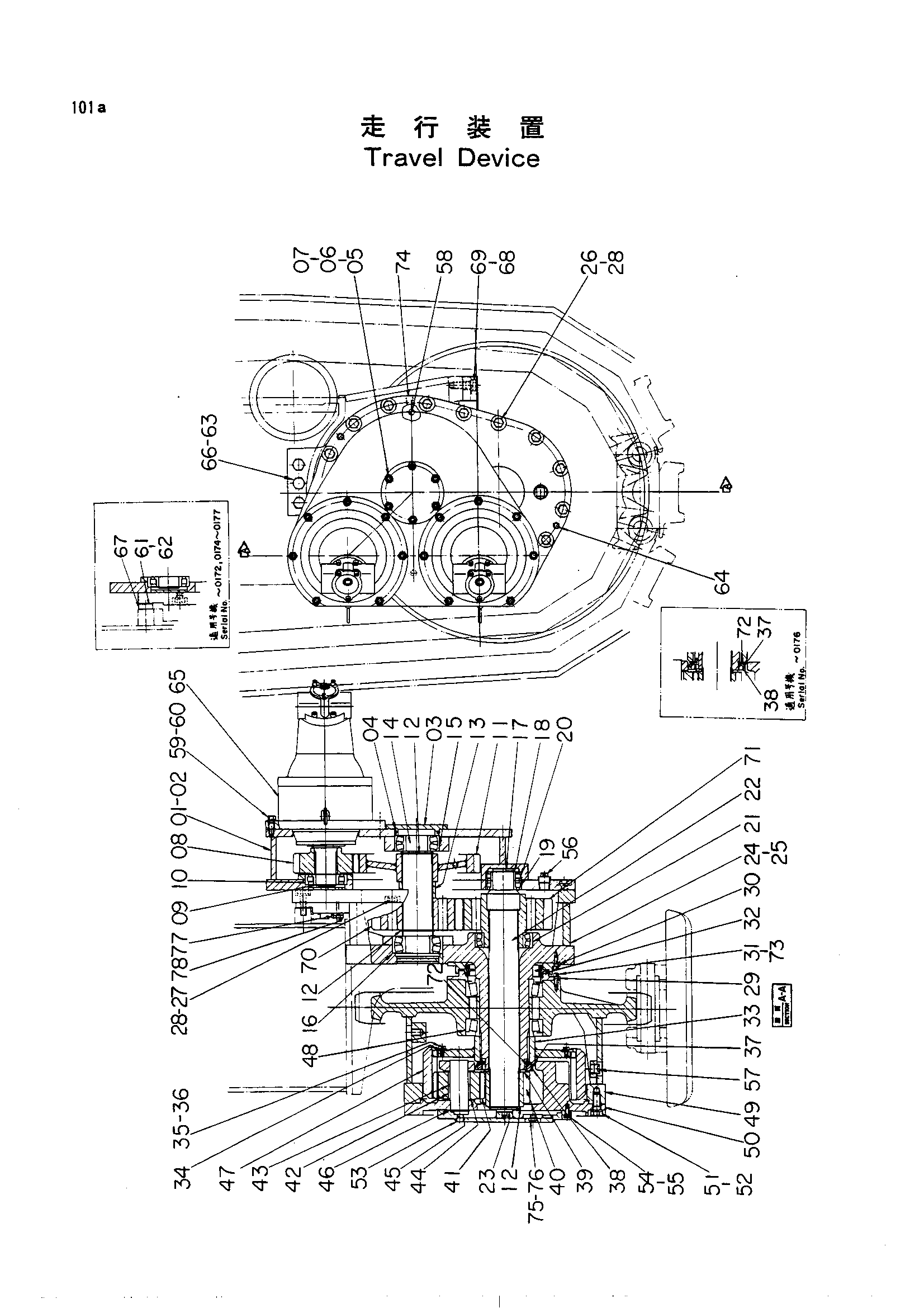

Заводская схема «Ходовой трансмиссия» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9017310	Бортовой редуктор в сборе	1
	9403330	Бортовой редуктор в сборе	1
01	6500757	Крышка (правый)	1
02	6500758	Крышка (левый)	1
03	4513808	Крышка	2
04	A810150	Уплотнительное кольцо	2
05	M111232	Болт	12
05	M401232	Болт шпилька	12
06	M511210	Гайка	12
07	A590012 замена: A590912	Пружинная шайба	12
07	A590912	Пружинная шайба	12
08	3501577	Шестерня	4
09	991349	Кольцо фиксатор	4
10	4513801	Подшипник: ROL	4
11	2009643	Шестерня	2
11	7501666 замена: 2009643	Шестерня	2
12	991354	Стопорное кольцо	6
13	4513807	Проставка	2
14	3502760	Вал	2
15	963938	Подшипник	2
16	4513798	Подшипник: спх.рол	2
17	4513795	Палец	2
18	954442	Стопорное кольцо	2
19	4513799	Подшипник: ROL.	2
20	4513800	Подшипник	2
21	4513797	Подшипник: спх.рол	2
22	3502764	Вал	2
23	4513805	Сиденье	2
24	6004611	Корпус R	1
24	6004611	Корпус R	1
24	6004611	Корпус R	1
24	6500752	Корпус R	1
24	6500752	Корпус R	1
24	7010150	Корпус R	1
24	7010150	Корпус R	1
24	7010150	Корпус R	1
24	8022206	Корпус R	1
24	8022206	Корпус R	1
24	8022206	Корпус R	1
24	8022206	Корпус R	1
24	8022225	Корпус R	1
25	6004612	Корпус L	1
25	6004612	Корпус L	1
25	6004612	Корпус L	1
25	6500741	Корпус L	1
25	6500741	Корпус L	1
25	7010149	Корпус L	1
25	7010149	Корпус L	1
25	7010149	Корпус L	1
25	8022207	Корпус L	1
25	8022207	Корпус L	1
25	8022207	Корпус L	1
25	8022207	Корпус L	1
25	8022226	Корпус L	1
26	M122050	Болт	20
27	M122056	Болт	6
27	M122056	Болт	6
27	M122056	Болт	10
27	M122056	Болт	10
28	A590020 замена: A590920	Пружинная шайба	30
28	A590920	Пружинная шайба	30
29	3502758	Опора	2
30	3502799	Опора	2
31	M351232	Болт с внутренним шестигранником	36
32	4514259	Уплотнение флоатинг	2
33	7501682	HUB	2
34	4513796	Стопорная пластина	8
35	M111228	Болт	16
36	4513811	Стопорная шайба	8
37	4043990 замена: 4113512	Шайба подшипник.	2
37	4043990 замена: 4113775	Шайба подшипник.	2
37	4113775	Шайба подшипник.	2
37	455015 замена: 4113512	Шайба подшипник.	2
37	455015 замена: 4113775	Шайба подшипник.	2
38	3020122	Гайка подшипник	2
38	4081639 замена: 3020122	Гайка подшипник	2
38	4513804 замена: 4081639	Гайка подшипник	2
38	455006	Гайка: подшипник	2
38	455006 замена: 4081639	Гайка подшипник.	2
39	4513810	Пластина упорный	2
40	3501581	Солнечная шестерня	2
41	3501584	Планетарная шестерня	8
42	4513802	Игольчатый подшипник	576
43	4513175	Проставка	8
44	4513812	Проставка	16
45	3502759	Палец	8
46	488075	Стопорное кольцо	8
47	3009071	Коронная шестерня	2
47	3009071	Коронная шестерня	2
47	3009071	Коронная шестерня	2
47	3501580	Коронная шестерня	2
47	3501580	Коронная шестерня	2
48	4513803	Подшипник тап.рол	2
49	6500773	Звёздочка	2
50	1006153	Водило	2
50	1500389 замена: 1006153	Водило	2
51	M122463	Болт	44
52	A590024 замена: A590924	Пружинная шайба	44
52	A590924	Шайба	44
53	8501349	Крышка	2
54	M111232	Болт	16
54	M111236	Болт	16
55	A590012	Пружинная шайба	16
55	A590912	Пружинная шайба	16
56	J75214	Пробка	2
57	4506448	Пробка	2
57	94-2015	Пробка	2
58	427156	Установочный штифт	4
59	M111650	Болт	28
60	A590016	Пружинная шайба	28
60	A590916	Пружинная шайба	28
61	4514240	Регулировочная шайба	6
62	4514239	Регулировочная шайба	2
63	A590924	Пружинная шайба	4
63	A590924	Пружинная шайба	6
64	425176	Пробка	4
65	4034811	Гидромотор	4
65	4054545	Гидромотор	4
66	M122400	Болт	4
66	M122400	Болт	6
66	M122480	Болт	4
67	4032682	Шайба регулировка.	2
67	4032682	Шайба регулировка.	2
68	M122400	Болт	12
68	M122471	Болт	12
69	A590024 замена: A590924	Шайба	12
69	A590924	Пружинная шайба	12
70	3502876	Шестерня	2
71	3502877	Шестерня	2
72	4043991 замена: 4113512	Пластина	2
72	4043991 замена: 4113775	Пластина	2
72	4113513	Стопорная шайба	2
73	A590912	Пружинная шайба	36
74	94-2014	Пробка	2
75	4109096	Пробка	2
76	4506412	Уплотнительное кольцо	2
77	M122001	Болт	2
77	M122056	Болт	2
77	M122080	Болт	2
77	M122080	Болт	2
78	M122001	Болт	2
78	M122056	Болт	2
78	M122056	Болт	2
78	M122056	Болт	2
78	M122080	Болт	2
78	M122080	Болт	2
78	M122080	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
