Гидромотор поворота — HITACHI UH30

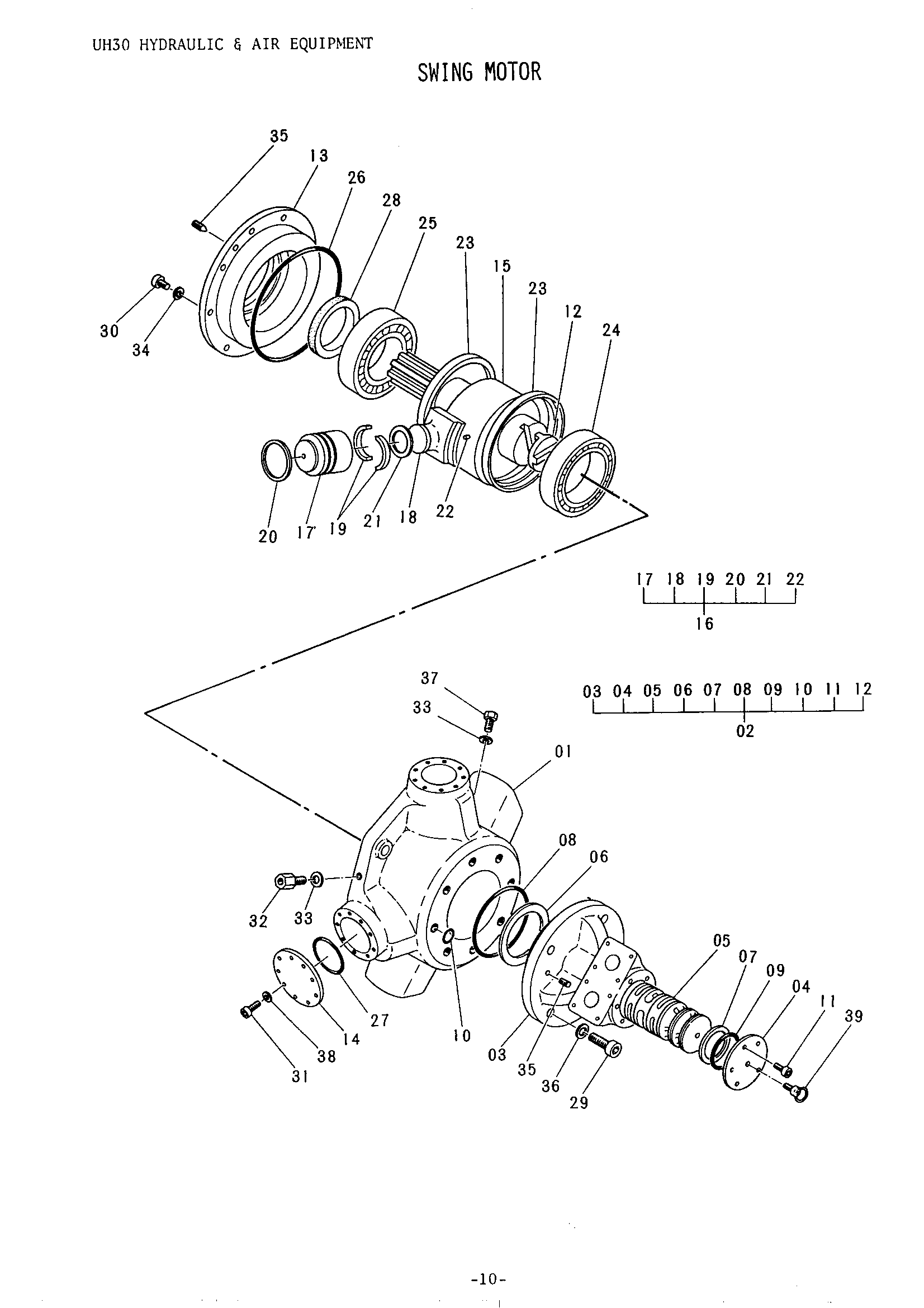

Заводская схема «Гидромотор поворота» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4085850	Гидромотор поршень	2
	4513989 замена: 4085850	Гидромотор поршень	2
01	4049597	Корпус	1
02	4060510	Корпус в сборе	1
04	4049600	Крышка	1
06	4049606	Регулировочная шайба	1
07	4049608	Поршневое кольцо	6
08	4049610	Уплотнительное кольцо	1
09	A811095	Уплотнительное кольцо	1
10	A811030	Уплотнительное кольцо	5
11	4513264	Болт с внутренним шестигранником	5
12	4049605	Муфта	1
13	4049599	Крышка	1
14	4049601	Крышка	5
15	4049602	Вал кранк	1
16	4060417 замена: 4088575	Поршень в сборе	5
16	4088575	Поршень в сборе	5
17	4060271 замена: 4088574	Поршень	1
17	4088574	Поршень	1
18	4060272	Шток коннектинг	1
19	4060273 замена: 4125119	Стопорное кольцо	1
19	4125119	Стопорное кольцо	1
20	4060275	Поршневое кольцо	2
21	4060276	Стопорное кольцо	1
22	4060274	Дроссель	1
23	4049603	Кольцо	2
24	4003106	Подшипник	1
25	4049607	Подшипник	1
26	4049609	Уплотнительное кольцо	1
27	A811075	Уплотнительное кольцо	5
28	4049614	Масляное уплотнение	1
29	4513266	Болт с внутренним шестигранником	5
30	4513265	Болт с внутренним шестигранником	10
31	4049615	Болт с внутренним шестигранником	50
32	4513262	Разъём	1
33	4513263	Уплотнительная шайба	4
34	4513494	Пружинная шайба	10
35	4513493	Винт	2
36	4513496	Пружинная шайба	5
37	4513261	Пробка	3
38	4513494	Пружинная шайба	50
39	4514813	Проушина болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
