Линкаге <погрузчик> — HITACHI UH30

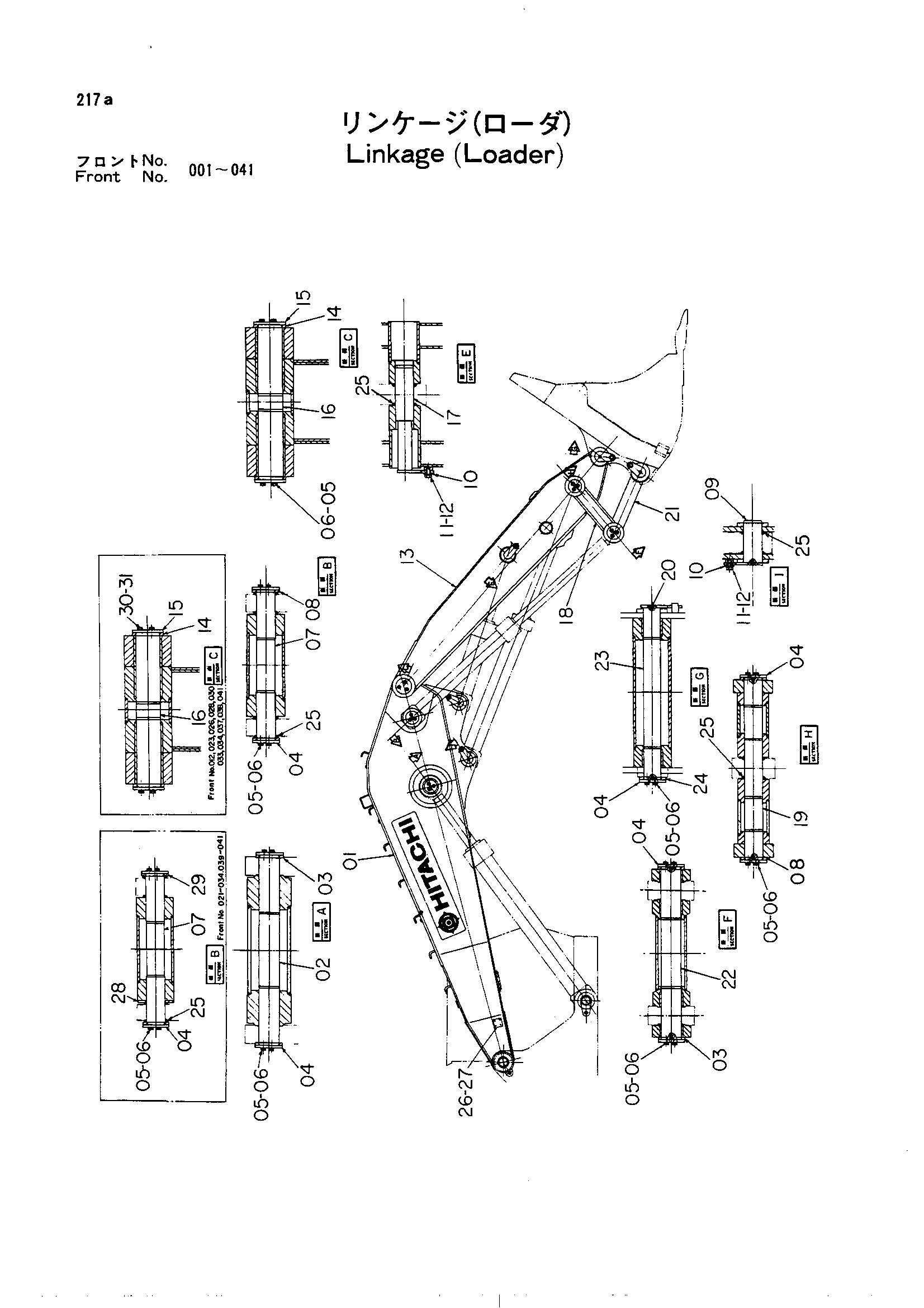

Заводская схема «Линкаге <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	9012618	Стрела (погрузчик) в сборе	1
1	9017505	Стрела (погрузчик) в сборе	1
1	9017505	Стрела (погрузчик) в сборе	1
1	9017505	Стрела (погрузчик) в сборе	1
1	9017505	Стрела (погрузчик) в сборе	1
1	9017505	Стрела (погрузчик) в сборе	1
1	9017505	Стрела (погрузчик) в сборе	1
1	9017505	Стрела (погрузчик) в сборе	1
1	9017505	Стрела (погрузчик) в сборе	1
1	9017505	Стрела (погрузчик) в сборе	1
1	9042275 замена: 8016566	Стрела (погрузчик) в сборе	1
1	9042275 замена: 9032062	Стрела (погрузчик) в сборе	1
1	9042275 замена: 8016566	Стрела (погрузчик) в сборе	1
1	9042275 замена: 9032062	Стрела (погрузчик) в сборе	1
1	9042275 замена: 8016566	Стрела (погрузчик) в сборе	1
1	9042275 замена: 9032062	Стрела (погрузчик) в сборе	1
1	9042275 замена: 8016566	Стрела (погрузчик) в сборе	1
1	9042275 замена: 9032062	Стрела (погрузчик) в сборе	1
1	9042275 замена: 8016566	Стрела (погрузчик) в сборе	1
1	9042275 замена: 9032062	Стрела (погрузчик) в сборе	1
1	9042275 замена: 8016566	Стрела (погрузчик) в сборе	1
1	9042275 замена: 9032062	Стрела (погрузчик) в сборе	1
1	9042275 замена: 8016566	Стрела (погрузчик) в сборе	1
1	9042275 замена: 9032062	Стрела (погрузчик) в сборе	1
1	9042275 замена: 8016566	Стрела (погрузчик) в сборе	1
1	9042275 замена: 9032062	Стрела (погрузчик) в сборе	1
1	9042275 замена: 8016566	Стрела (погрузчик) в сборе	1
1	9042275 замена: 9032062	Стрела (погрузчик) в сборе	1
1	9042275 замена: 8016566	Стрела (погрузчик) в сборе	1
1	9042275 замена: 9032062	Стрела (погрузчик) в сборе	1
2	3005653	Палец	1
3	4040932	Шайба	4
4	4040929	Ограничитель	10
5	M121650	Болт	30
5	M121650	Болт	30
5	M121650	Болт	30
5	M121650	Болт	30
5	M121650	Болт	30
5	M121650	Болт	30
5	M121650	Болт	30
5	M121650	Болт	30
5	M121650	Болт	30
5	M121650	Болт	30
5	M121650	Болт	36
5	M121650	Болт	36
5	M121650	Болт	36
5	M121650	Болт	36
5	M121650	Болт	36
5	M121650	Болт	36
5	M121650	Болт	36
5	M121650	Болт	36
5	M121650	Болт	36
5	M121650	Болт	36
6	A590916	Пружинная шайба	30
6	A590916	Пружинная шайба	30
6	A590916	Пружинная шайба	30
6	A590916	Пружинная шайба	30
6	A590916	Пружинная шайба	30
6	A590916	Пружинная шайба	30
6	A590916	Пружинная шайба	30
6	A590916	Пружинная шайба	30
6	A590916	Пружинная шайба	30
6	A590916	Пружинная шайба	30
6	A590916	Пружинная шайба	36
6	A590916	Пружинная шайба	36
6	A590916	Пружинная шайба	36
6	A590916	Пружинная шайба	36
6	A590916	Пружинная шайба	36
6	A590916	Пружинная шайба	36
6	A590916	Пружинная шайба	36
6	A590916	Пружинная шайба	36
6	A590916	Пружинная шайба	36
6	A590916	Пружинная шайба	36
7	3005654	Палец	1
8	4040931	Шайба	2
8	4040931	Шайба	4
8	4040931	Шайба	4
8	4040931	Шайба	4
8	4040931	Шайба	4
9	8004772	Палец	2
10	4510418	Проставка	3
11	M122450	Болт	3
12	A590924	Пружинная шайба	3
13	9012619	Рукоять (погрузчик) в сборе	1
13	9017504	Рукоять (погрузчик) в сборе	1
13	9017504	Рукоять (погрузчик) в сборе	1
13	9017504	Рукоять (погрузчик) в сборе	1
13	9017504	Рукоять (погрузчик) в сборе	1
13	9017504	Рукоять (погрузчик) в сборе	1
13	9017504	Рукоять (погрузчик) в сборе	1
13	9017504	Рукоять (погрузчик) в сборе	1
13	9017504	Рукоять (погрузчик) в сборе	1
13	9017504	Рукоять (погрузчик) в сборе	1
13	9042276 замена: 9032063.	Рукоять (погрузчик) в сборе	1
13	9042276 замена: 9032063.	Рукоять (погрузчик) в сборе	1
13	9042276 замена: 9032063.	Рукоять (погрузчик) в сборе	1
13	9042276 замена: 9032063.	Рукоять (погрузчик) в сборе	1
13	9042276 замена: 9032063.	Рукоять (погрузчик) в сборе	1
13	9042276 замена: 9032063.	Рукоять (погрузчик) в сборе	1
13	9042276 замена: 9032063.	Рукоять (погрузчик) в сборе	1
13	9042276 замена: 9032063.	Рукоять (погрузчик) в сборе	1
13	9042276 замена: 9032063.	Рукоять (погрузчик) в сборе	1
13	9042276 замена: 9032063.	Рукоять (погрузчик) в сборе	1
14	4040933	Шайба	2
14	4040933	Шайба	2
14	4040933	Шайба	2
14	4040933	Шайба	2
14	4040933	Шайба	2
14	4040933	Шайба	2
14	4040933	Шайба	2
14	4040933	Шайба	2
14	4040933	Шайба	2
14	4040933	Шайба	2
14	4097135	Шайба	2
14	4097135	Шайба	2
14	4097135	Шайба	2
14	4097135	Шайба	2
14	4097135	Шайба	2
14	4097135	Шайба	2
14	4097135	Шайба	2
14	4097135	Шайба	2
14	4097135	Шайба	2
14	4097135	Шайба	2
15	4040928	Ограничитель	2
15	4040928	Ограничитель	2
15	4040928	Ограничитель	2
15	4040928	Ограничитель	2
15	4040928	Ограничитель	2
15	4040928	Ограничитель	2
15	4040928	Ограничитель	2
15	4040928	Ограничитель	2
15	4040928	Ограничитель	2
15	4040928	Ограничитель	2
15	4097134	Ограничитель	2
15	4097134	Ограничитель	2
15	4097134	Ограничитель	2
15	4097134	Ограничитель	2
15	4097134	Ограничитель	2
15	4097134	Ограничитель	2
15	4097134	Ограничитель	2
15	4097134	Ограничитель	2
15	4097134	Ограничитель	2
15	4097134	Ограничитель	2
16	3005655 замена: 3014945	Палец	1
16	3005655	Палец	1
16	3005655	Палец	1
16	3005655	Палец	1
16	3005655	Палец	1
16	3005655	Палец	1
16	3005655	Палец	1
16	3005655	Палец	1
16	3014945	Палец	1
16	3014945	Палец	1
16	3016570	Палец	1
16	3016570	Палец	1
16	3016570	Палец	1
16	3016570	Палец	1
16	3016570	Палец	1
16	3016570	Палец	1
16	3016570	Палец	1
16	3016570	Палец	1
16	3016570	Палец	1
16	3016570	Палец	1
17	8004746	Палец	1
18	9012620	Тяга A в сборе	2
19	3005657	Палец	1
20	J75481	Штуцер	10
21	9012621	Тяга B в сборе	1
22	3005658	Палец	1
23	8004747	Палец	2
24	4040930	Шайба	2
25	4041056	Шайба	12
26	4058896	Информационная табличка	1
27	M492564	Приводной винт	4
28	4044274	Проставка	1
28	4044274	Проставка	1
29	4081052	Проставка	2
29	4081052	Проставка	2
30	M122050	Болт	8
30	M122050	Болт	8
30	M122050	Болт	8
30	M122050	Болт	8
30	M122050	Болт	8
30	M122050	Болт	8
30	M122050	Болт	8
30	M122050	Болт	8
30	M122050	Болт	8
30	M122050	Болт	8
31	A590920	Пружинная шайба	8
31	A590920	Пружинная шайба	8
31	A590920	Пружинная шайба	8
31	A590920	Пружинная шайба	8
31	A590920	Пружинная шайба	8
31	A590920	Пружинная шайба	8
31	A590920	Пружинная шайба	8
31	A590920	Пружинная шайба	8
31	A590920	Пружинная шайба	8
31	A590920	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
