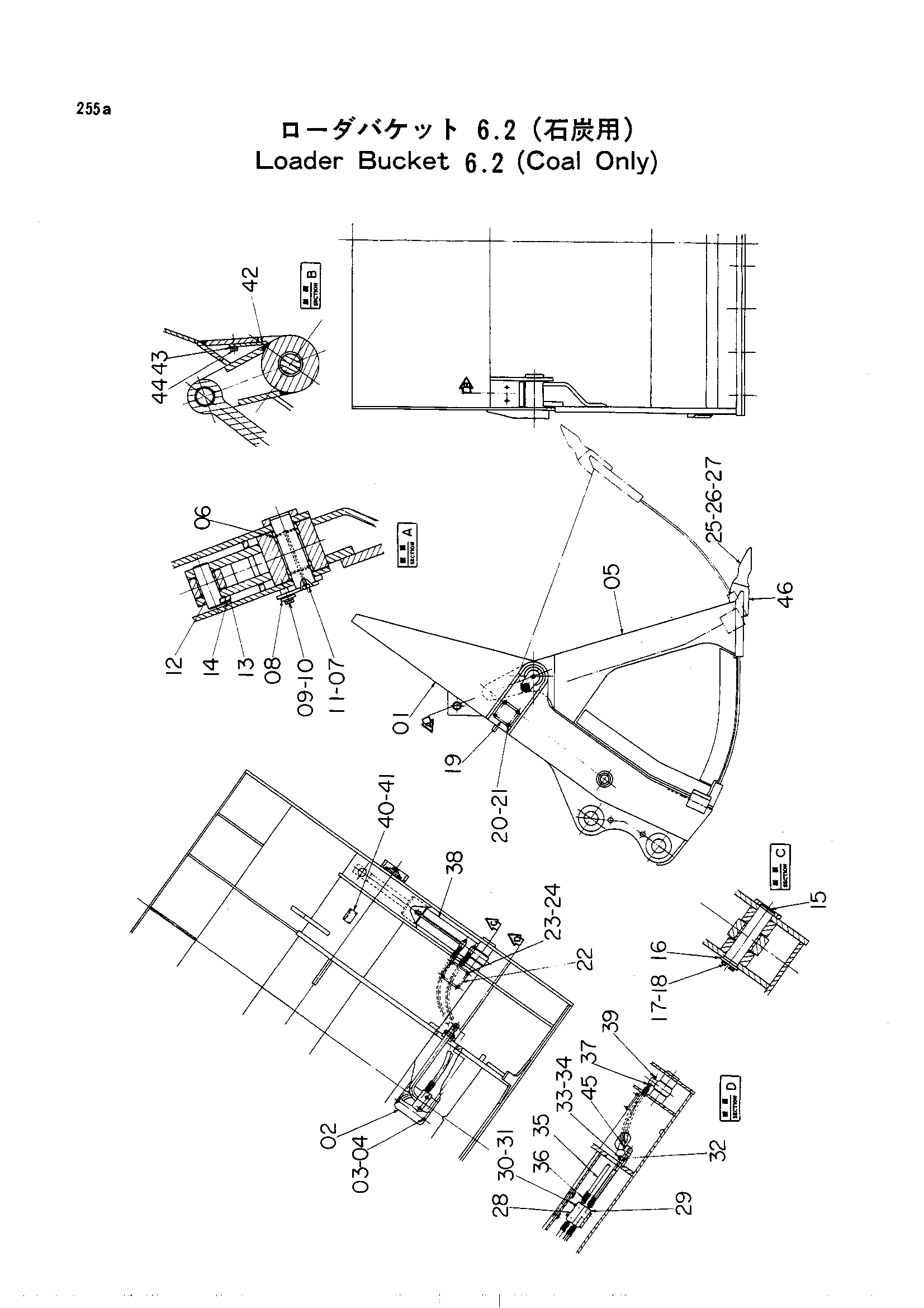

Ковш (6.3)(коал онлй)<погрузчик> — HITACHI UH30

Заводская схема «Ковш (6.3)(коал онлй)<погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5000506	Ковш 6.2M3	1
02	8004724	Крышка	1
03	M111025	Болт	4
04	A590910	Пружинная шайба	4
05	6002212	Ковш	1
06	4509611	Втулка	4
07	8004725	Палец	2
08	4040826	Шайба	2
09	A590920	Пружинная шайба	2
10	M122040	Болт	2
11	J75481	Штуцер	2
12	4063341	Палец	2
13	4063340	Стопорная пластина	2
14	M351632	Болт	4
15	3005619	Палец	2
16	4040825	Ограничитель	2
17	A590912	Пружинная шайба	4
18	M111232	Болт	4
19	4051132	Крышка блинд	2
20	A590916	Пружинная шайба	8
21	M111625	Болт	8
22	4514481	Пластина	2
23	A590912	Пружинная шайба	8
24	M111225	Болт	8
25	4508408 замена: 4095684	Наконечник	8
26	4508409	Резиновый фиксатор	8
27	4508410	Стопорный палец	8
28	8009482	Пипе-р	1
29	8009483	Пипе-л	1
30	A590912	Пружинная шайба	2
31	M111203	Болт	2
32	4058345	Хомут трубки	2
33	439037	Стопорная шайба	2
34	M111263	Болт	4
35	4057978	Шланг	4
36	4058739	Защитный кожух	4
37	94-1303	Адаптер	4
38	3009312 замена: 3020904	Гидроцилиндр разгрузка	2
38	3009312 замена: 4117078	Гидроцилиндр разгрузка	3
38	3009312 замена: 4105912	Гидроцилиндр разгрузка	4
39	94-2024	Пробка	4
40	4058497	Информационная табличка	1
41	M492564	Приводной винт	4
42	4066612	Резиновая прокладка	2
43	4066613	Держатель	2
44	M111632	Болт	4
45	J75286	Пробка масляный	2
46	4057774 замена: 4110762	Адаптера1217-50	8
46	4057774 замена: 4110763	Адаптера1217-50	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
