Стандарт рукоять в сборе (3.5M) — HITACHI UH30

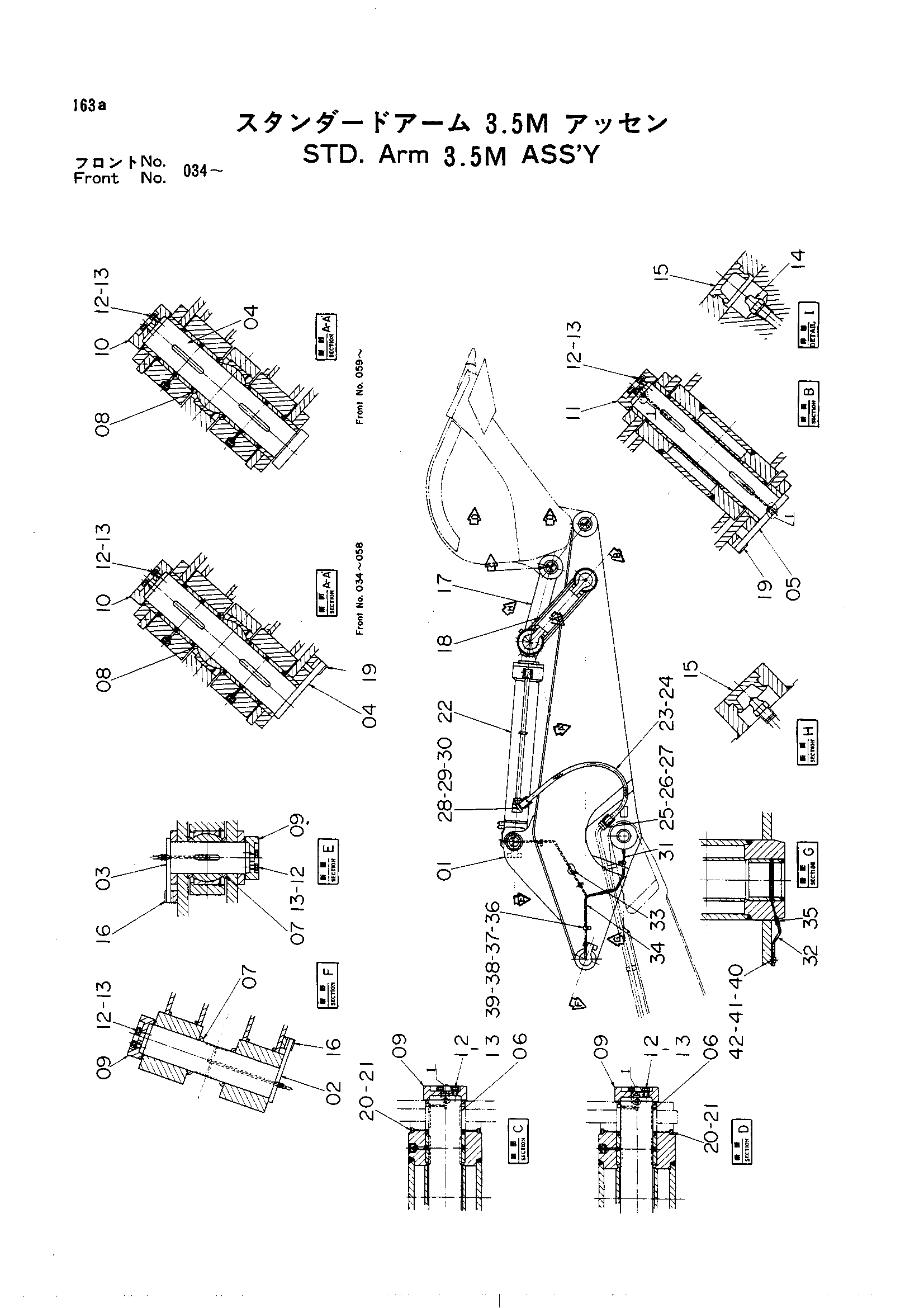

Заводская схема «Стандарт рукоять в сборе (3.5M)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9037510 | Рукоять в сборе | 1 | |
| 01 | 9037512 | Рукоять 3.5M в сборе | 1 |
| 02 | 8019493 | Палец | 1 |
| 03 | 8018172 | Палец | 1 |
| 04 | 3028075 | Палец | 1 |
| 04 | 7008581 замена: 3015952 | Палец | 1 |
| 04 | 7008581 замена: 3028075 | Палец | 1 |
| 04 | 7008581 замена: A590916 | Палец | 1 |
| 04 | 7008581 замена: M121650 | Палец | 1 |
| 05 | 7008580 | Палец | 1 |
| 06 | 3018429 | Палец | 2 |
| 07 | 4041056 | Шайба | 4 |
| 08 | 4048537 | Шайба | 2 |
| 09 | 4105888 | Ограничитель | 6 |
| 10 | 3015952 | Ограничитель | 1 |
| 10 | 3015952 | Ограничитель | 2 |
| 11 | 3015951 | Ограничитель | 1 |
| 12 | M121650 | Болт | 24 |
| 12 | M121650 | Болт | 27 |
| 13 | A590916 | Пружинная шайба | 24 |
| 13 | A590916 | Пружинная шайба | 27 |
| 14 | J75481 | Штуцер | 6 |
| 15 | 4105912 | Колпачок | 6 |
| 15 | 4105912 | Колпачок | 7 |
| 16 | 4105889 | Ограничитель | 2 |
| 17 | 9037513 | Тяга A в сборе | 1 |
| 18 | 9033307 | Тяга B в сборе | 2 |
| 19 | 4094551 | Ограничитель | 2 |
| 20 | 4102704 | Уплотнительное кольцо | 4 |
| 21 | 4102702 | Кольцо | 4 |
| 22 | 3017372 замена: 3020564 | Гидроцилиндр ковша | 1 |
| 22 | 3017372 замена: 4105912 | Гидроцилиндр ковша | 1 |
| 22 | 3020564 | Гидроцилиндр ковша | 1 |
| 23 | 4086352 | Шланг | 2 |
| 24 | 4055103 | Защитный кожух | 2 |
| 25 | 4510169 | Уплотнительное кольцо | 2 |
| 26 | 4075854 | Разъёмный фланец | 4 |
| 27 | M351663 | Болт с внутренним шестигранником | 8 |
| 28 | 4508805 | Уплотнительное кольцо | 2 |
| 29 | 4075853 | Разъёмный фланец | 4 |
| 30 | M351245 | Болт с внутренним шестигранником | 8 |
| 31 | 4111759 замена: 4147321 | Трубка | 1 |
| 31 | 4111759 замена: 4130169 | Трубка | 2 |
| 31 | 4147321 | Трубка | 1 |
| 32 | 4111760 замена: 4130169 | Трубка | 1 |
| 32 | 4111760 замена: 4147319 | Трубка | 1 |
| 32 | 4147319 | Трубка | 1 |
| 33 | 4111761 замена: 4130169 | Трубка | 1 |
| 33 | 4111761 замена: 4147323 | Трубка | 1 |
| 33 | 4147323 | Трубка | 1 |
| 34 | 4111762 замена: 4130169 | Трубка | 1 |
| 34 | 4111762 замена: 4147326 | Трубка | 1 |
| 34 | 4147326 | Трубка | 1 |
| 35 | 4130169 | Штуцер трубки | 8 |
| 35 | 4507113 | Штуцер трубки | 8 |
| 36 | 4032160 | Хомут | 3 |
| 37 | 4032161 | Манжета | 3 |
| 38 | M111225 | Болт | 3 |
| 39 | A590912 | Пружинная шайба | 3 |
| 40 | 4000854 | Хомут | 2 |
| 41 | M430610 | Винт | 2 |
| 42 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
