Удлинённый стрела в сборе (10.5M) — HITACHI UH30

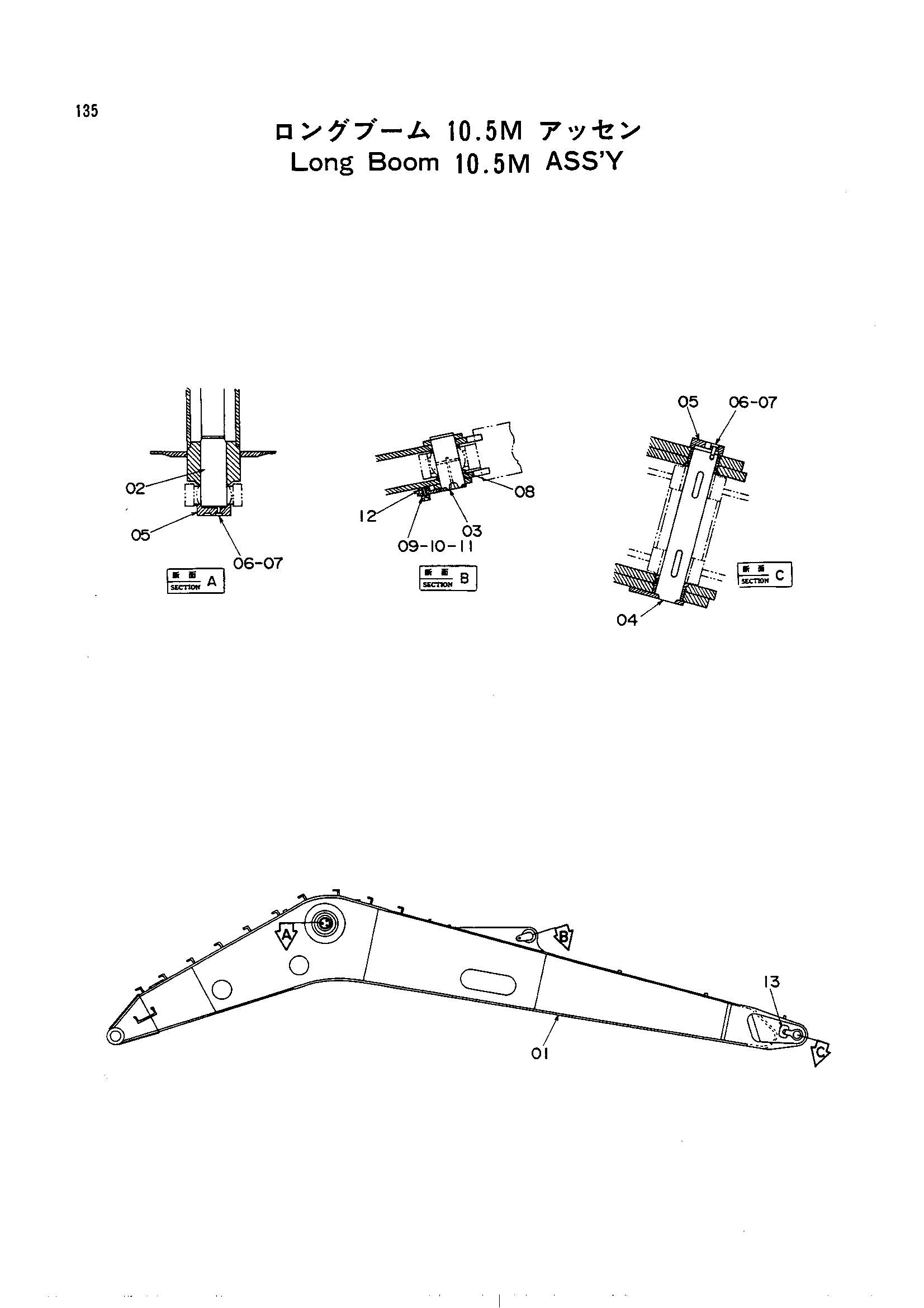

Заводская схема «Удлинённый стрела в сборе (10.5M)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9030302 | Стрела-в сборе | 1 |
| 01 | 9033942 | Стрела в сборе | 1 |
| 02 | 3005653 | Палец | 1 |
| 03 | 8008950 | Палец | 1 |
| 04 | 7007776 | Палец | 1 |
| 05 | 3015952 | Ограничитель | 3 |
| 06 | M121650 | Болт | 9 |
| 07 | A590916 | Пружинная шайба | 9 |
| 08 | 4041056 | Шайба | 2 |
| 09 | 4510418 | Проставка | 1 |
| 10 | M112450 | Болт | 1 |
| 11 | A590924 | Пружинная шайба | 1 |
| 12 | 4509167 | Шайба | 1 |
| 13 | 4094348 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
