Пилотные гидролинии <елеватед кабина> — HITACHI UH30

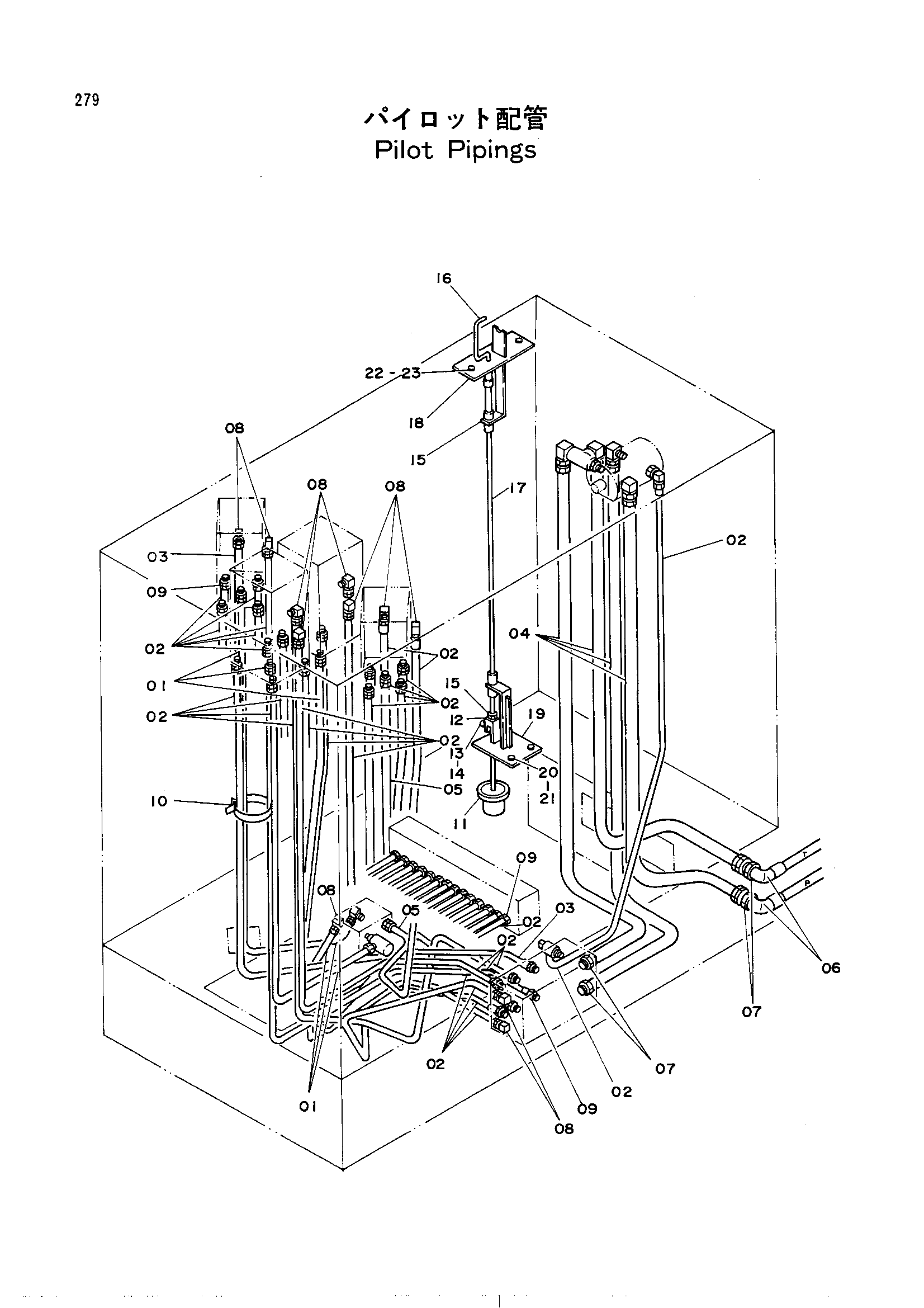

Заводская схема «Пилотные гидролинии <елеватед кабина>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4032704 | Шланг | 3 |
| 02 | 4032705 | Шланг | 22 |
| 03 | 4032706 | Нейлоновый шланг | 1 |
| 04 | 4029797 | Резиновый шланг | 4 |
| 05 | 4509870 | Нейлоновый шланг | 1 |
| 06 | 94-0632 | Угловой штуцер: S | 2 |
| 07 | 94-1303 | Адаптер | 4 |
| 08 | 94-1401 | Угловой штуцер: S | 11 |
| 09 | 94-1301 | Адаптер | 38 |
| 10 | 4055312 | Хомут | 20 |
| 11 | 9709010 | Блокировка поворот | 1 |
| 12 | M980642 | Концевой вилка | 1 |
| 13 | A740616 | Палец | 1 |
| 14 | A761610 | Шплинт | 1 |
| 15 | M500605 | Гайка | 2 |
| 16 | 8013695 | Рычаг | 1 |
| 17 | 4087210 | Трос управления | 1 |
| 18 | 8013694 | Кронштейн | 1 |
| 19 | 8013693 | Кронштейн | 1 |
| 20 | M111025 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | M111016 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
