Гидролинии рабочего оборудования (стандарт стрела) — HITACHI UH30

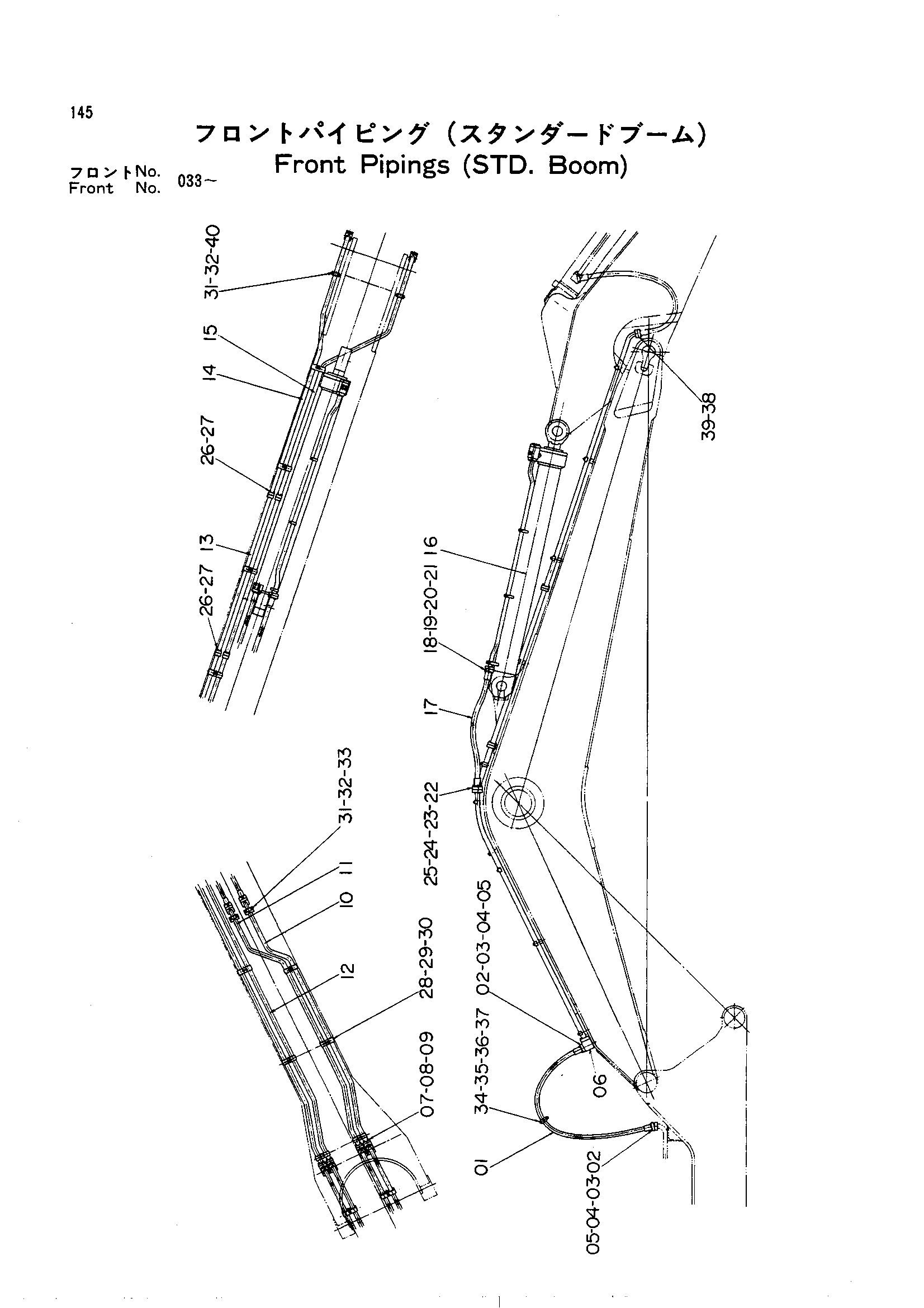

Заводская схема «Гидролинии рабочего оборудования (стандарт стрела)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4107726	Шланг	4
02	4508805	Уплотнительное кольцо	8
03	4075853	Разъёмный фланец	16
04	M351245	Болт с внутренним шестигранником	32
05	A590912	Пружинная шайба	32
06	3019176	Блок	4
07	4510169	Уплотнительное кольцо	4
08	M351650	Болт	8
09	M351602	Болт с внутренним шестигранником	8
10	8020218	Трубка	1
11	8020217	Трубка	1
12	8020219	Трубка	2
13	9711648	Трубка	2
14	8017712	Трубка	1
15	8017713	Трубка	1
16	3017371 замена: 3020563	Гидроцилиндр рукояти	1
16	3017371	Гидроцилиндр рукояти	1
16	3020563	Гидроцилиндр рукояти	1
16	3020563	Гидроцилиндр рукояти	1
17	4086354	Шланг	2
18	4508805	Уплотнительное кольцо	2
19	4075853	Разъёмный фланец	4
20	M351245	Болт с внутренним шестигранником	8
21	A590912	Пружинная шайба	8
22	4510169	Уплотнительное кольцо	2
23	4075854	Разъёмный фланец	4
24	M351663	Болт с внутренним шестигранником	8
25	A590916	Пружинная шайба	8
26	4510169	Уплотнительное кольцо	4
27	M351650	Болт	16
28	4058470	Хомут трубки	10
29	442687	Стопорная пластина	10
30	M111271	Болт	20
31	4058368	Хомут трубки	4
32	X4848	Шайба	4
33	M111271	Болт	4
34	4119421	Хомут	4
35	M111201	Болт	2
36	M511210	Гайка	4
37	A590112	Шайба	4
38	4075854	Разъёмный фланец	4
39	M351663	Болт с внутренним шестигранником	8
40	M111271 замена: M111280	Болт	4
40	M111280	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
