Наклон гидроцилиндр <погрузчик> — HITACHI UH30

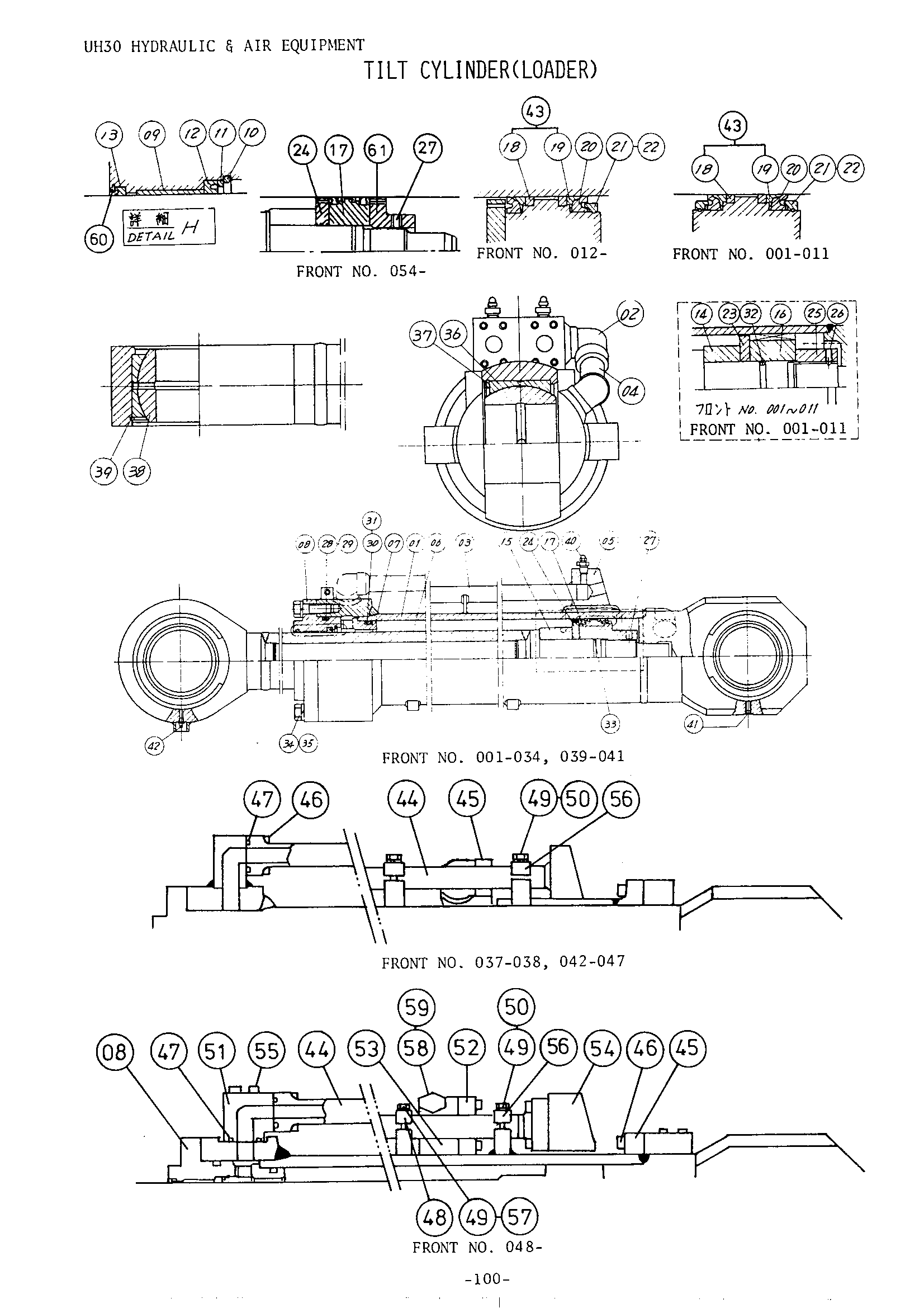

Заводская схема «Наклон гидроцилиндр <погрузчик>» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3015273 | Гидроцилиндр наклон(левый) | 0 | |
| 3015273 замена: 3017369 | Гидроцилиндр наклон(левый) | 1 | |
| 3015274 | Гидроцилиндр наклон(правый) | 0 | |
| 3015274 замена: 3017368 | Гидроцилиндр наклон(правый) | 1 | |
| 3017368 замена: 3020578 | Гидроцилиндр наклон(правый) | 1 | |
| 3017369 замена: 3020579 | Гидроцилиндр наклон(левый) | 1 | |
| 3020578 | Гидроцилиндр наклон(правый) | 1 | |
| 3020579 | Гидроцилиндр наклон(правый) | 1 | |
| 4040156 | Гидроцилиндр наклон | 1 | |
| 4058785 | Гидроцилиндр наклон(левый) | 0 | |
| 4058785 замена: 3015273 | Гидроцилиндр наклон(левый) | 1 | |
| 4058785 | Гидроцилиндр наклон(правый) | 0 | |
| 4058785 замена: 3015274 | Гидроцилиндр наклон(правый) | 1 | |
| 01 | 0149101 замена: 0137505 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: 0149008 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: 0149009 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: 0149116 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: 0149302 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: 0149303 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: 0149304 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: 0149305 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: 0149306 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: 0149307 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: 0149308 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: 0149309 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: 4070049 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: M111245 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: M341045 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149101 замена: 0149401 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 0149201 замена: 0137505 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 0149008 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 0149009 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 0149116 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 0149301 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 0149302 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 0149303 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 0149304 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 0149305 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 0149306 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 0149307 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 0149308 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 0149309 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 4070049 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: M111245 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: M341045 | Трубка гидроцилиндр(правый) | 0 |
| 01 | 0149201 замена: 0149301 | Трубка гидроцилиндр(правый) | 1 |
| 01 | 0149301 | Трубка гидроцилиндр(правый) | 1 |
| 01 | 0149401 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 3006485 замена: 4077353 | Трубка гидроцилиндр | 1 |
| 01 | 4065552 замена: 0149114 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 4065552 замена: 0149115 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 4065552 замена: 0149116 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 4065552 замена: 4070049 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 4065552 замена: A590912 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 4065552 замена: M111245 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 4065552 замена: M341045 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 4065552 замена: 0149201 | Трубка гидроцилиндр(левый) | 1 |
| 01 | 4065552 замена: 0149116 | Трубка гидроцилиндр(правый) | 1 |
| 01 | 4065552 замена: 0149202 | Трубка гидроцилиндр(правый) | 1 |
| 01 | 4065552 замена: 0149203 | Трубка гидроцилиндр(правый) | 1 |
| 01 | 4065552 замена: 4070049 | Трубка гидроцилиндр(правый) | 1 |
| 01 | 4065552 замена: A590912 | Трубка гидроцилиндр(правый) | 1 |
| 01 | 4065552 замена: M111245 | Трубка гидроцилиндр(правый) | 1 |
| 01 | 4065552 замена: M341045 | Трубка гидроцилиндр(правый) | 1 |
| 01 | 4065552 замена: 0149201 | Трубка гидроцилиндр(правый) | 1 |
| 01 | 4077353 | Трубка гидроцилиндр | 1 |
| 02 | 4061615 | Угловой штуцер | 3 |
| 03 | 4061627 | Трубка | 1 |
| 04 | 4061628 | Трубка | 1 |
| 05 | 4061667 | Соединение | 1 |
| 06 | 0149102 | Поршень шток | 0 |
| 06 | 0149102 | Поршень шток | 1 |
| 06 | 3006486 | Поршень шток | 1 |
| 06 | 4065553 | Поршень шток | 0 |
| 06 | 4065553 замена: 01499102 | Поршень шток | 1 |
| 07 | 4045590 | Проставка | 1 |
| 07 | 4065554 | Проставка | 1 |
| 08 | 0149302 замена: 0161202 | Головка гидроцилиндра | 1 |
| 08 | 0149302 замена: 0161203 | Головка гидроцилиндра | 1 |
| 08 | 0149302 замена: 0161201 | Головка гидроцилиндра | 1 |
| 08 | 0161201 | Головка гидроцилиндра | 1 |
| 08 | 4065555 | Головка гидроцилиндра | 1 |
| 08 | 4065592 | Головка гидроцилиндра | 1 |
| 09 | 4505950 | Втулка | 1 |
| 10 | 4505953 | Стопорное кольцо | 1 |
| 11 | 4505952 | Манжета головка | 1 |
| 12 | 4067086 | У-ринг | 1 |
| 12 | 4505951 | У-ринг | 1 |
| 13 | 0161202 | Кольцо випеер | 1 |
| 13 | 4042954 | Кольцо випеер | 1 |
| 14 | 4045602 | Подшипник амортизатор | 1 |
| 15 | 4505957 | Подшипник амортизатор | 1 |
| 16 | 4045594 | Поршень | 1 |
| 17 | 0161204 | Поршень | 1 |
| 17 | 4065557 замена: 0161205 | Поршень | 1 |
| 17 | 4065557 замена: 0161206 | Поршень | 1 |
| 17 | 4065557 замена: 0161207 | Поршень | 1 |
| 17 | 4065557 замена: 4045595 | Поршень | 1 |
| 17 | 4065557 замена: 0161204 | Поршень | 1 |
| 18 | 4045595 | Поршневое кольцо | 2 |
| 19 | 4045596 замена: 0161205 | Нейлоновый хеел | 2 |
| 20 | 4045593 замена: 0161205 | У-ринг | 2 |
| 21 | 4045597 | Держатель у-ринг | 1 |
| 21 | 4045597 | Держатель у-ринг | 2 |
| 22 | 4505072 | Ограничитель | 1 |
| 22 | 4505072 | Ограничитель | 2 |
| 23 | 4045591 | Проставка | 1 |
| 24 | 4067223 | Держатель у-ринг | 1 |
| 25 | 4045598 | Гайка | 1 |
| 26 | 4039632 | Винт | 1 |
| 27 | 0161207 | Винт | 1 |
| 27 | 4061783 | Винт | 1 |
| 28 | 4045600 | Уплотнительное кольцо | 1 |
| 28 | 4056084 | Уплотнительное кольцо | 1 |
| 29 | 4034647 | Опорное кольцо | 1 |
| 29 | 4067085 | Опорное кольцо | 1 |
| 30 | 4045600 | Уплотнительное кольцо | 1 |
| 30 | 4067083 | Уплотнительное кольцо | 1 |
| 31 | 4034647 | Опорное кольцо | 2 |
| 31 | 4067082 | Опорное кольцо | 2 |
| 32 | 4045601 | Уплотнительное кольцо | 1 |
| 33 | 4067081 | Уплотнительное кольцо | 1 |
| 34 | 4045599 | Болт | 12 |
| 34 | 4067222 | Болт | 12 |
| 35 | 4061792 | Пружинная шайба | 12 |
| 35 | A590918 | Пружинная шайба | 12 |
| 36 | 4045614 | Подшипник SPH. | 1 |
| 37 | 4045607 | Стопорное кольцо | 1 |
| 38 | 4036062 | Подшипник SPH. | 1 |
| 39 | 4036055 | Стопорное кольцо | 1 |
| 40 | 4059391 | Воздушный блеедер | 2 |
| 41 | 94-2010 | Пробка | 1 |
| 42 | J75481 | Штуцер | 1 |
| 43 | 0149106 замена: 0161205 | У-ринг | 2 |
| 43 | 0161205 | У-ринг | 2 |
| 44 | 0149114 | Трубка гидроцилиндр(левый) | 1 |
| 44 | 0149114 | Трубка гидроцилиндр(левый) | 1 |
| 44 | 0149202 | Трубка гидроцилиндр(правый) | 1 |
| 44 | 0149202 | Трубка гидроцилиндр(правый) | 1 |
| 44 | 0149304 | Трубка гидроцилиндр(правый) | 1 |
| 44 | 0149404 | Трубка гидроцилиндр(левый) | 1 |
| 45 | 0149115 | Трубка гидроцилиндр(левый) | 1 |
| 45 | 0149115 | Трубка гидроцилиндр(левый) | 1 |
| 45 | 0149203 | Трубка гидроцилиндр(правый) | 1 |
| 45 | 0149203 | Трубка гидроцилиндр(правый) | 1 |
| 45 | 0149305 | Трубка гидроцилиндр(правый) | 1 |
| 45 | 0149405 | Трубка гидроцилиндр(левый) | 1 |
| 46 | M341045 | Болт с внутренним шестигранником | 8 |
| 46 | M341045 | Болт с внутренним шестигранником | 8 |
| 46 | M341045 | Болт с внутренним шестигранником | 24 |
| 47 | 4070049 | Уплотнительное кольцо | 2 |
| 47 | 4070049 | Уплотнительное кольцо | 2 |
| 47 | 4070049 | Уплотнительное кольцо | 8 |
| 47 | 4070049 | Уплотнительное кольцо | 8 |
| 48 | 0137504 | Держатель | 1 |
| 49 | M111245 | Болт | 2 |
| 49 | M111245 | Болт | 2 |
| 49 | M111245 | Болт | 3 |
| 50 | A590912 | Пружинная шайба | 1 |
| 50 | A590912 | Пружинная шайба | 2 |
| 50 | A590912 | Пружинная шайба | 2 |
| 51 | 0149303 | Соединение | 2 |
| 52 | 0149306 | Трубка гидроцилиндр(правый) | 1 |
| 52 | 0149406 | Трубка гидроцилиндр(левый) | 1 |
| 53 | 0149307 | Соединение | 1 |
| 54 | 0149308 | Соединение | 2 |
| 55 | 0149309 | Болт с внутренним шестигранником | 8 |
| 56 | 0149116 | Держатель | 1 |
| 56 | 0149116 | Держатель | 2 |
| 56 | 0149116 | Держатель | 2 |
| 57 | 0137505 | Стопорная шайба | 1 |
| 58 | 0149008 | Пробка | 1 |
| 59 | 0149009 | Уплотнительное кольцо | 1 |
| 60 | 0161203 | Стопорное кольцо | 1 |
| 61 | 0161206 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
