Каталог запчастей HITACHI
Пилотные гидролинии (2) — HITACHI UH30

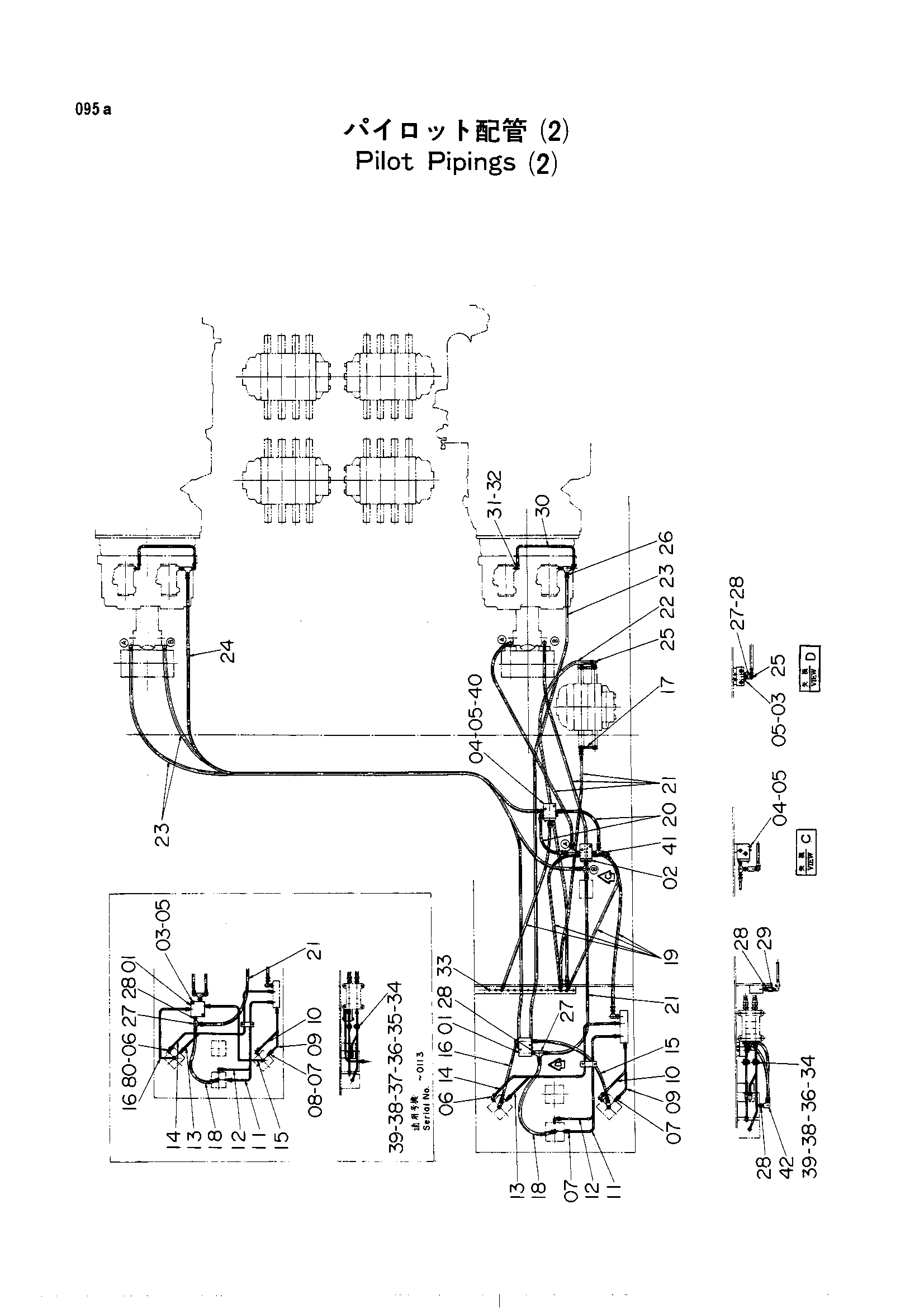

Заводская схема «Пилотные гидролинии (2)» для HITACHI UH30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4054396 замена: 4087145 | Челночный клапан | 1 |
| 01 | 4054396 замена: 94-2022 | Челночный клапан | 1 |
| 01 | 4087145 | Челночный клапан | 1 |
| 01 | 9403012 | Челночный клапан | 1 |
| 02 | 9034988 | Клапан | 1 |
| 02 | 9402028 | Клапан | 1 |
| 03 | M111056 | Болт | 2 |
| 03 | M111071 | Болт | 2 |
| 04 | M111090 | Болт | 4 |
| 05 | A590010 замена: A590910 | Пружинная шайба | 6 |
| 05 | A590910 | Пружинная шайба | 6 |
| 06 | 4130175 | Угловой штуцер | 3 |
| 06 | 4507112 | Угловой штуцер | 2 |
| 06 | 4507112 | Угловой штуцер | 3 |
| 07 | 4130169 | Штуцер | 13 |
| 07 | 4507113 | Штуцер трубки | 13 |
| 07 | 4507113 | Штуцер трубки | 17 |
| 08 | 4026393 | Кольцо: вставка | 20 |
| 09 | 4057328 замена: 4130169 | Трубка | 1 |
| 09 | 4057328 замена: 4147303 | Трубка | 1 |
| 09 | 4147303 | Трубка | 1 |
| 09 | 4514853 замена: 4057328 | Трубка | 1 |
| 10 | 4057329 замена: 4130169 | Трубка | 1 |
| 10 | 4057329 замена: 4130175 | Трубка | 1 |
| 10 | 4057329 замена: 4147379 | Трубка | 1 |
| 10 | 4137379 | Трубка | 1 |
| 10 | 4514854 замена: 4057329 | Трубка | 1 |
| 11 | 4057330 замена: 4130169 | Трубка | 1 |
| 11 | 4057330 замена: 4147313 | Трубка | 1 |
| 11 | 4147313 | Трубка | 1 |
| 11 | 4514855 замена: 4057330 | Трубка | 1 |
| 12 | 4057331 замена: 4130169 | Трубка | 1 |
| 12 | 4057331 замена: 4130175 | Трубка | 1 |
| 12 | 4057331 замена: 4147311 | Трубка | 1 |
| 12 | 4147311 | Трубка | 1 |
| 12 | 4514856 замена: 4057331 | Трубка | 1 |
| 13 | 4057332 замена: 4130169 | Трубка | 1 |
| 13 | 4057332 замена: 4147315 | Трубка | 1 |
| 13 | 4147315 | Трубка | 1 |
| 13 | 4514859 замена: 4057332 | Трубка | 1 |
| 14 | 4057333 замена: 4130169 | Трубка | 1 |
| 14 | 4057333 замена: 4130175 | Трубка | 1 |
| 14 | 4057333 замена: 4147300 | Трубка | 1 |
| 14 | 4147300 | Трубка | 1 |
| 14 | 4514860 замена: 4057333 | Трубка | 1 |
| 15 | 4512113 | Шланг | 1 |
| 15 | 4514890 | Трубка | 1 |
| 16 | 4513022 | Шланг | 1 |
| 16 | 4514893 | Трубка | 1 |
| 17 | 4032703 замена: 4057335 | Трубка | 1 |
| 17 | 4057335 замена: 4130169 | Трубка | 1 |
| 17 | 4057335 замена: 4147375 | Трубка | 1 |
| 17 | 4147375 | Трубка | 2 |
| 18 | 4512113 | Шланг | 1 |
| 19 | 4509866 | Нейлоновый шланг | 4 |
| 20 | 4511752 замена: 4513004 | Шланг | 2 |
| 20 | 4513004 | Шланг | 2 |
| 21 | 4509868 | Нейлоновый шланг | 4 |
| 22 | 4032705 | Нейлоновый шланг | 1 |
| 23 | 4033011 | Шланг | 3 |
| 23 | 4512109 замена: 4033011 | Резиновый шланг | 3 |
| 24 | 4032739 | Шланг | 1 |
| 25 | 4506344 замена: 94-1401 | Угловой штуцер | 12 |
| 25 | 94-1401 | Угловой штуцер | 12 |
| 25 | 94-1401 | Угловой штуцер | 14 |
| 26 | 4506343 замена: 94-1301 | Адаптер | 20 |
| 26 | 94-1301 | Адаптер | 20 |
| 26 | 94-1301 | Адаптер | 21 |
| 27 | 94-0660 | Тройник | 8 |
| 28 | 94-1701 | Адаптер | 11 |
| 28 | 94-1701 | Адаптер | 13 |
| 29 | 94-0675 | Разъём S | 3 |
| 30 | 4057334 замена: 4130169 | Трубка | 2 |
| 30 | 4057334 замена: 4147376 | Трубка | 2 |
| 30 | 4147376 | Трубка | 2 |
| 30 | 4514847 замена: 4057334 | Трубка | 2 |
| 31 | 4130175 | Угловой штуцер | 4 |
| 31 | 4507112 | Угловой штуцер | 4 |
| 32 | 4026393 | Кольцо: вставка | 4 |
| 33 | 94-2022 | Пробка | 12 |
| 33 | 94-2022 | Пробка | 24 |
| 34 | 4054028 | Седло винта | 2 |
| 34 | 4514842 | Пластина | 2 |
| 35 | 4514843 | Резиновая прокладка | 2 |
| 36 | 4054024 | Хомут | 2 |
| 36 | 4514844 | Хомут трубки | 2 |
| 37 | 4514845 | Пластина | 2 |
| 38 | M111032 | Болт | 4 |
| 39 | A590010 замена: A590910 | Пружинная шайба | 4 |
| 39 | A590910 | Пружинная шайба | 4 |
| 40 | 9016723 | Клапан | 1 |
| 41 | 94-1301 | Адаптер | 1 |
| 41 | 94-1501 | Угловой штуцер | 1 |
| 42 | 94-0615 | Угловой штуцер | 2 |
| 43 | 94-2022 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
